밸런াইজ 된 가벼운 철제 킬 悬挂 天花板系统 T Grid Rolling Forming Machine 는 롤링 형성 원칙에 의해 천장 T 바 또는 천장 悬挂格를 만들기 위해 설계되었습니다.

천장 T 바에 대해서는 다음과 같은 장점이 있습니다.

1경제적이고 설치가 쉬우며 기존 진압 알루미늄 티 시스템과 비교하여 설치를 완료하는 데 더 적은 노동력을 사용합니다.

• 시스템 간 주요 및 교차 도의 상호 교환성은 인벤토리 요구 사항의 감소와 현장 유연성을 촉진합니다.
• 유연성 및 일반적으로 서스펜싱 tee 시스템으로 설계 된 부하를 견딜 수 있습니다.
• 횡단 티의 겹치는 유형은 완전한 플러시 관절을 제공하여 주요 러너와 크로스 티 사이의 격차를 제거하고 장착 장치의 딱딱함을 보장합니다.

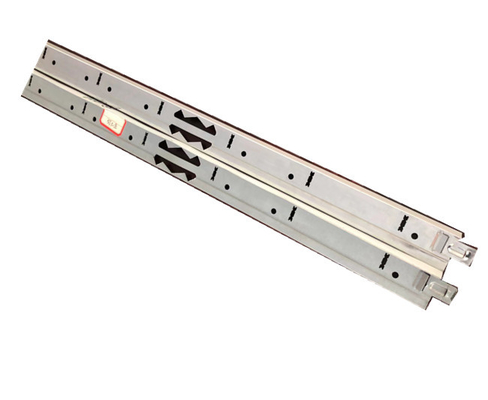

여기 당신의 참조를 위해 다음 그림 프로필을 가져:

예를 들어 위의 도면 프로필을 보겠습니다.

1. 기계는 고객의 도면 프로필에 기초하여 설계되었습니다, 여기 나는 참조를 위해 한 종류를합니다. 주요 T 크기는 24x30입니다.

• 크로스 T는 두 가지 길이: 하나는 600mm이고 하나는 1200mm입니다. 하나의 기계는 곰팡이를 조정하여 하나의 기계로 만들어질 수 있습니다.

기계 디자인 아이디어:

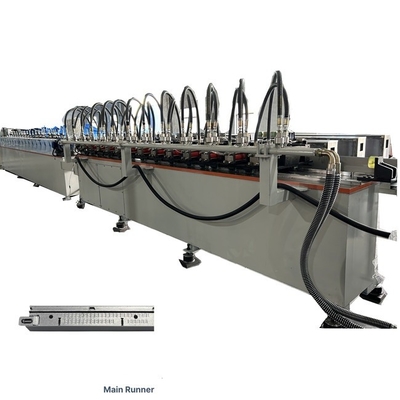

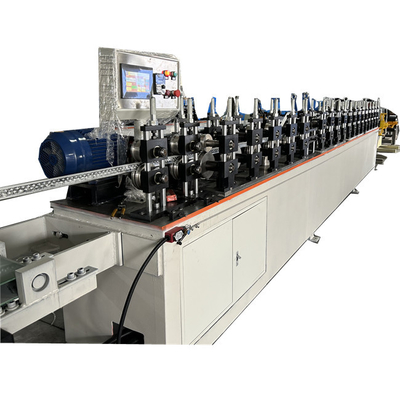

다른 롤링 폼 머신과 마찬가지로, 천장 T 바 머신 또한 다음으로 구성됩니다

요소: 실제로 모든 요소는 고객의 필요에 따라 사용자 정의 될 수 있습니다.

1수동 또는 수압을 선택할 수 있습니다.

2주 롤링 폼 머신:

2.1 프레임: 폼프 프레임 또는 기둥 프레임.

2.2 변속기: 변속기 또는 체인 또는 변속기

3펀칭 부분.

3.1 한 번 한 구멍 펀칭 또는 고속 전체 조각 펀칭

3.2 다음 부분으로 기계에 대한 더 자세한 정보를 얻으십시오

천장 T 바 롤링 폼 머신에 대한 몇 가지 정보:

1롤러 스테이션: 18 개의 주륜, 2 개의 세트

3. 메인 기계 플랫폼은 30MM 두께, 그리고 주변 측면은 6MM 두께, 전체로 용접. 주요 작업 표면은 표면을 평평하고 부드럽게 만들기 위해 gantry 밀러로 닦입니다.45 # 에이스 스틸을 사용.

4롤러 재료: CR12MOV 폼 스틸 및 균일한 경직성을 달성하기 위해 진공 열 처리에 시달리고 평균 경직도는 HRC55입니다. 표면은 부드럽고 제품을 긁지 않습니다.

5셰프트 재료 40CR 소화 및 완화, 지름 45mm.

6. 모터 전력 5.5KW

브랜드: 시멘스 모든 구리 와이어 모터, 각 롤러는 독립적인 1:15 기어박스에 의해 구동됩니다. 안정적이고 소음이 낮습니다.

7두 개의 재료 래크는 500KG의 단일 헤드 수직을 수동으로 꽉 잡아당길 수 있습니다.

8안내 기둥 타입 고 정밀 프레임 두께는 38이고, 그룹당 8개의 일본 NSK6206 베어링이 있습니다.모든 프레임 의 표면 은 경직 에 덜 노출 되어 타격 에 저항 하기 위해 검은 색 으로 처리 됩니다.

9. 폼 프레임은 45 # Ace 강철으로 만들어집니다, 모두 정밀 처리되고 검게 된 표면 치료가 있습니다.

10. 폼은 삽입자 형태로 빠르게 교체 될 수 있으며, 재료는 일본 SKD11 및 진공 열 치료로 만들어집니다.고도로 가공된.

11. 스탬핑 작업 테이블은 작업 테이블에 30MM의 두께와 측면에 6MM의 두께를 가진 통합 유형입니다. 표면은 얇게 깎입니다. 측면 항 진식 처리.

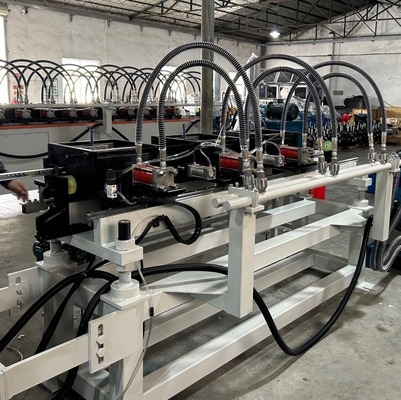

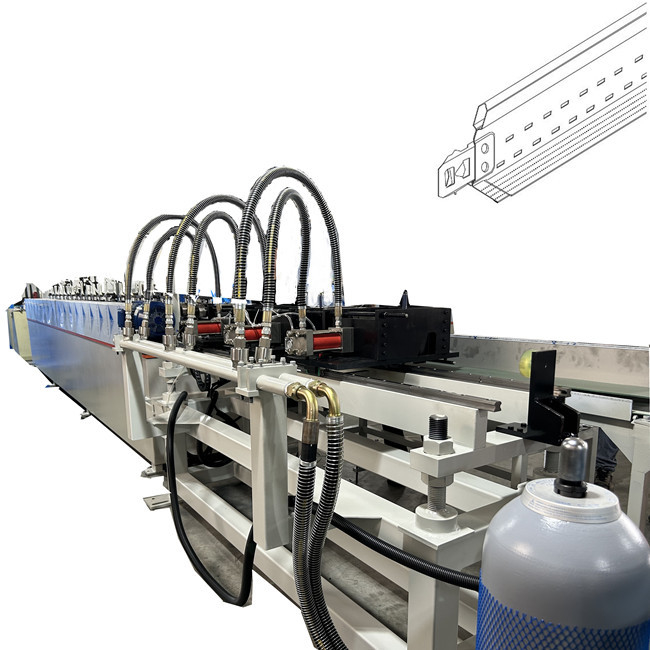

12. 수압 펌프는 타이완 카이지아 브랜드를 채택, 오일 밸브는 타이완 오일 필드 브랜드를 채택, 모든 오일 파이프는 철선으로 만들어집니다, 모터는 15KW 모든 구리 철선 온도 저항 모터입니다,그리고 오일 회로 블록은 세밀하게 깎아.

13에너지 저장 빠른 스탬핑, 스탬핑을 위해 기계를 멈추지 않고 한 번에 펀칭 및 펀칭을 완료 (참고:현재 중국과 대만의 유일한 제조업체로 기계를 멈추지 않고 한 번에 펀칭과 펀칭을 완료 할 수 있습니다.)

14수압 시스템은 70P 오일 냉각기를 채택하여 오일 순환을 통해 오일 온도를 제어합니다.

15직선 트랙의 스탬핑 부분은 Taiwan servo 컨트롤러와 모터, 델타의 PLC, 그리고 Weilun의 터치 주파수와 함께 앞뒤로 움직입니다.저전압 전기 장비는 시멘스.

16기일 기계에 사용 된 라크 직물은 0.18 ~ 0.23 밀리미터 두께입니다. 기본 재료: 0.25 ~ 0.04mm 두께의 진열 띠 강철,

17- 메트릭 및 영국 제품을 생산 할 수 있습니다, 3600mm 크기를 조정 할 수있는 전용 클립이 있습니다.

18생산 과정: 스트립 롤링 - 롤링 포밍 - 직렬 - 자동 수압 펀칭 - 포장 - 완제품

19생산 라인 장비 용량 0-30 미터 (8-10 유닛)

20수입 가이드와 직렬기는 모든 방향으로 조정할 수 있습니다.

21이 단위는 폐기물 컨베이어 벨트와 재료 수신 장치가 있습니다.

펀싱 폼의 설계 및 제조에 있어서 폼 표준에 따라 폼은 다음을 포함합니다.

1앞 펀싱 끝 폼: 1 세트

2- 후방 펀칭 끝 폼: 1 세트

3. 펀칭 폼: 8 세트 (모형당 4 개의 구멍) (참고: 4 개의 펌프와 36 개의 펀칭 삽입 장치가 갖추어져 있습니다)

23기일 기계는 스테인리스 스틸로 만든 제품 수용 플랫폼을 가지고 있습니다.

26생산 라인의 전기 제어 시스템, 롤링 밀의 변주 주파수 제어, 절단 및 펀싱 단위의 서버 제어, 인간-기계 인터페이스, 속도 표시,제품 길이가, 출력, 장비 고장 및 적절한 비상 정지 스위치가 생산 라인의 대응 위치에 장착되어야 합니다
