고속 자동 지진 유동 트랙 롤링 형성 기계

고속 자동 지진 유동 트랙 기계 롤링 포밍 기계

C&U 스터드 트랙 롤 형성 기계, 100% 중국에서 만든,is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

금속 프레임에는 가벼운 구조의 숨겨진 그리드 깁스 천장에 사용되는 털 채널, 운반 채널, 스터드, 트랙, 벽 각도 및 메인 프레임 채널이 포함됩니다.가장 일반적으로 사용되는 두 프레임은 금속 U 트랙입니다수직 스터드 (C 스터드) 와 함께 스터드 파티션의 수평 프레임으로 사용됩니다.

강하고 가볍고 설치가 간단하며 다양한 크기로 제공됩니다.금속 스톱과 채널은 여러 층의 지프스 보드와 함께 사용할 때 이상적이고 비용 효율적인 벽과 천장 응용 프로그램을 제공합니다..

여기 그림 프로필과 완성된 제품이 있습니다.

지진 유동 경로란 무엇인가요?

ZTRFM 지진 유동 경로 (D) 는 주요 건물 구조의 측면 이동을 허용하면서도 벽 머리 기울기와 내부 및 외부 벽의 화재 등급을 수용합니다.지진 유동 트랙은 주요 구조에 트랙의 연결에 도움이되는 추출 금속 삽입과 함께 제공됩니다.

제품의 차이점:

SLT - 표준 슬로트 다리 트랙

SLT 슬롯 디플렉션 트랙은 스터드

상단 트랙을 통해 슬롯

IBC의 713.2 섹션에 따라 주요 구조.

SLT는 1 1⁄2" (+/- 3⁄4") 의 전체 수직 움직임을 허용하도록 설계되었습니다.

차원

섹션 다리 (플랜지) 길이가 2 1⁄2 "와 1 1⁄2 "가 있습니다

길이가 1⁄4 "가 넓은 수직 슬롯은 길이를 따라 1 "마다 떨어져 있습니다

의원.

표준 슬로트 다리 트랙 세부 정보 (SLT)

사양

SDLT - 슬로트 된 깊은 다리 트랙

SDLT 슬로트 깊은 다리 트랙은 스터드

상단 트랙을 통해 슬롯

IBC의 713.2 섹션에 따라 주요 구조.

SDLT는 2 " (+/- 1") 의 전체 수직 움직임을 허용하도록 설계되었습니다.

차원

세క్షన్ 다리 (플랜지) 는 길이 3 1⁄4 "와 길이가 2"

1⁄4 " 넓은 수직 슬롯은 1 "에 걸쳐 지장의 길이를.

슬로트 깊은 다리 트랙 디테일 (SDLT)

사양

D - 지진 유동 경로

지진 유동 경로 (D) 는 주요 건물의 측면 이동을 허용합니다.

구조, 그러나 여전히 벽의 머리 기울기 및 내부에 대한 화재 등급을 수용

그리고 외벽. 지진 유동 트랙은

철도와 주 구조를 연결하는 보조 장치.

차원

섹션 다리 (플랜지) 길이가 2 1⁄2 "와 길이가 1 1⁄2"에 1⁄4 "

윗부분의 길이를 따라 1인치마다 넓은 수직 구멍이 있습니다.

지진 유동 경로 (D)

Drift Insert 세부 섹션 보기

DD - 심층 지진 유동 경로

깊은 다리 지진 유동 경로 (DD) 는 주요의 측면 이동을 허용

건물 구조, 여전히 벽머리의 굴절과 화재 등급을 수용하면서

내부 및 외부 벽에 대한 Deep Leg 지진 유동 트랙은

철도를 주 구조로 연결하는 데 도움이 되는 진압 금속 삽입장.

차원

세క్షన్ 다리 (플랜지) 는 길이 3 1⁄4 "와 길이 2 "와 폭 1⁄4"를 가지고

각 1인치에 걸쳐 있는 수직 틈

심층 지진 유동 경로 (DD)

Drift Insert 세부 섹션 보기

I-Stud 셰프트월 시스템

UL 벽장 결합 시스템 설계 번호

S에이스믹 드리프트 트랙특징 및 응용:

1.불등등등된 굴절 시스템

2.UL 80개 이상의 승인된 화재 등급 시스템에 분류

3표준 슬로트 트랙은 최대 1⁄2 ̊의 수직 움직임을 허용

4- 사용자 정의 모양과 슬롯 크기가 가능합니다

5- 사용자 정의 폭과 두께가 가능합니다

6- 장벽 강도를 위해 긍정적 인 고정

7.벽 머리 및 바닥 확장 또는 압축 움직임을 흡수

8전통적인 벽 시스템과 통합

9설치가 간편해 인건비를 줄일 수 있습니다.

재료/제품 사양:

비구조 (피워드) 제품:

• 18-30 밀리: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

구조 프레임 제품:

• 33-43 밀리: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 밀리: 50 ksi............ASTM A1003/A653, C955

코팅 사양

비구조 (피워드) 제품:

• 25EQ, 20EQ, 30EQD, 18-30 밀리: G40............ASTM A1003/A653, C645

구조 프레임 제품:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

참고: 더 무거운 코팅 두께가 가능하려면 ZTREM에 문의하십시오.

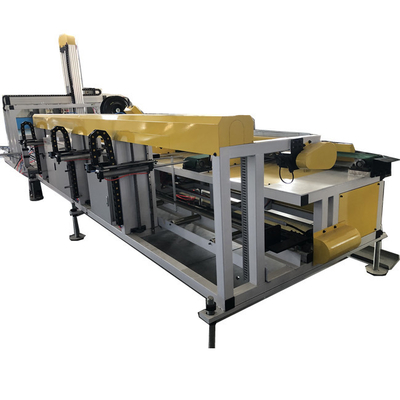

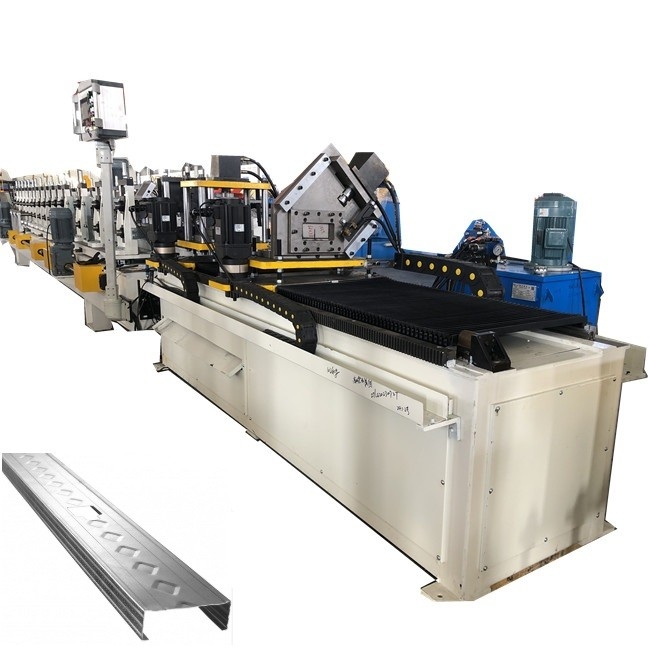

고속 자동 지진 유동 트랙 기계 롤링 포밍 기계

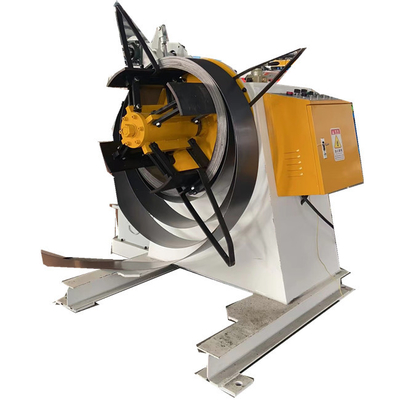

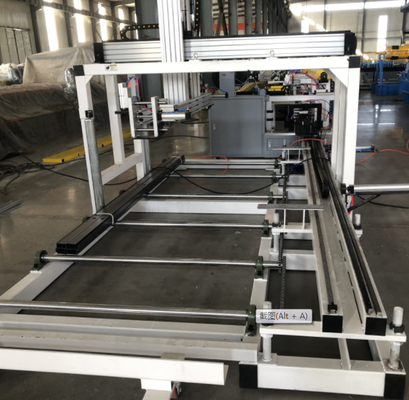

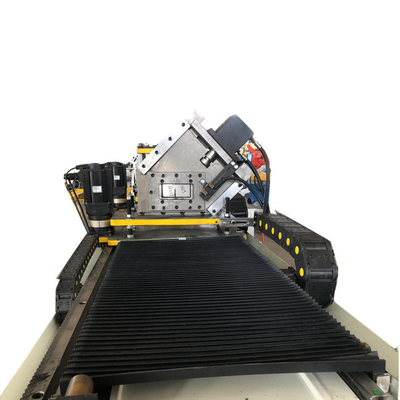

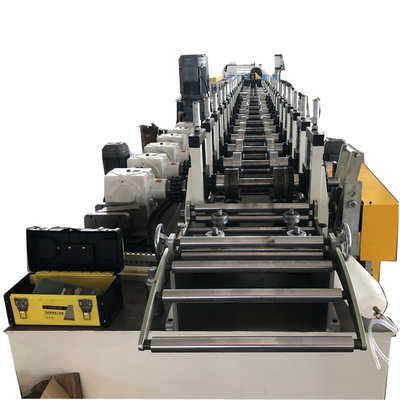

작업 흐름: 3 톤의 이중 헤드 decoiler -- 케이지 루프 --> 80 톤 양리 펀싱 머신 - 케이지 루프 --주 롤링 형성 머신-스터드 및 트랙 펀싱 --> 전달 테이블과 스택.

성능 특성:

1.강판 용접 체격은 딱딱하고 정밀도는 안정적입니다.

2.건조 또는 습한 유형의 공기 마찰 클러치 브레이크, 동작은 민감하고 신뢰할 수 있습니다.

3큰 기어, 기어 샤프트 정밀 썰기, 기계 도구 실행 소음도 낮다

4슬라이딩 블록 6면 가이드 레일, 공기 균형 장치, 원활한 작동, 정확한 정확성.

5.프레스와 곰팡이를 효과적으로 보호하기 위해 수압 과부하 보호 장치를 채택합니다.

6단일 또는 멀티 머신 자동 스탬핑 생산 라인은 PLC를 사용하여 자동 공급 장치를 제어하여 형성 될 수 있습니다.

7일정한 속도 외에도 두 가지 종류의 단계없는 속도 스트로크 선택이 있습니다. 이는 스탬핑 부품 프로세스 요구 사항에 더 적합하며 생산 효율성을 향상시킵니다.
