고속 직사각형 단계 가스 지붕 타일 지붕 엽 기계

고속직사각형 단계 가스 지붕 타일 지붕 엽기계

고속 금속 가스 지붕 롤 형성 기계는 가스 금속 지붕 타일 제조에 사용되는 전문 장비입니다.이 기계 는 여러 개의 롤러 를 통해 금속 스킬 을 효율적 으로 가공 하여 원하는 타일 프로필 을 형성 한다-유리 과정은 타일에 미적 매력과 보호 특성을 모두 추가합니다.이 기계는 유리 금속 지붕 타일 생산에서 일관된 품질과 생산성을 보장.

여기 그림 프로필과 완성된 제품이 있습니다.

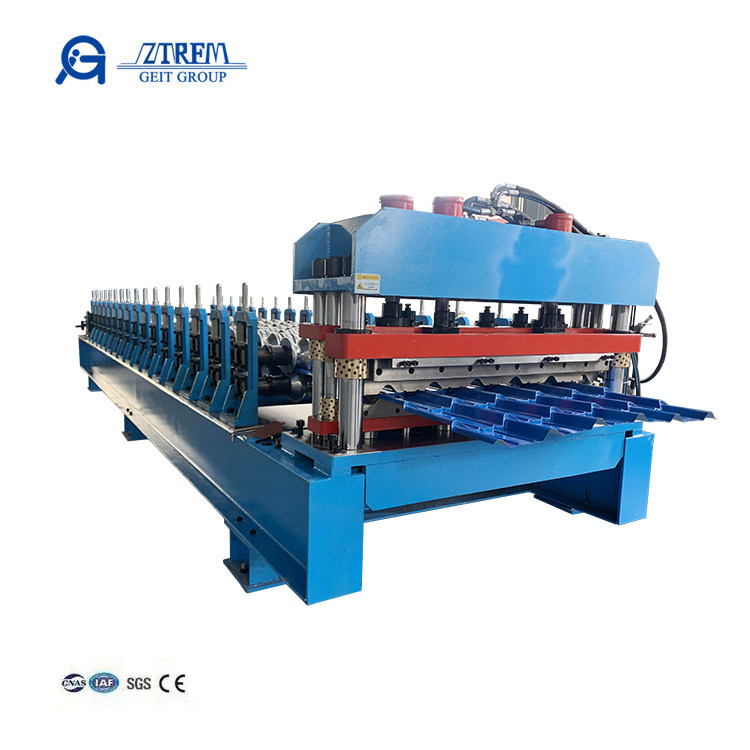

고속직사각형 단계 가스 지붕 타일 지붕 엽기계

작업 흐름:

그 장점은고속직사각형 단계 가스 지붕 타일 지붕 엽기계:
1고속: 기어박스 변속기는 최대 10m/min까지 속도를 높이고, 압축 및 절단 기간을 줄입니다.
2- 폼 절단 을 채택, 제품은 미적 인 타일 을 초래 하는 蕾丝 유형 가장자리를 표시 합니다.
3. 수압 decoiler 및 자동 스택은 작동 중에 노동 요구 사항을 최소화하여 효율성을 향상시킵니다.

수압 듀코일러
1용량: 5T
2코일 지름: 450-550mm
3코일 외부 지름: 1500mm
4코일 너비: 1250mm (고객의 요청에 따라)
5수압 전력 5.5kw

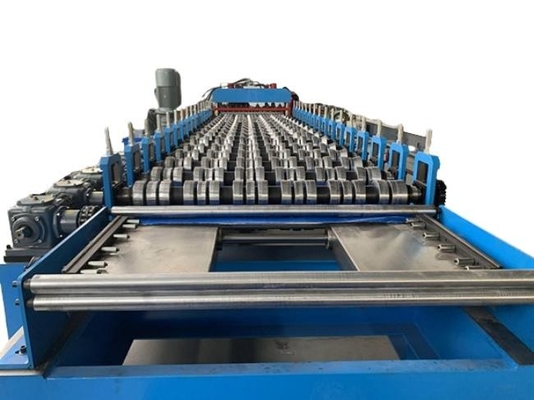

먹이 부분
1보호 고무 롤러: 손상으로부터 원료의 표면을 보호합니다.
2편리한 핸들 휠 조정: 다양한 두께의 원료를 먹이기 위해 쉽게 적응합니다.
3조정 가능한 플랫폼 너비: 손바퀴가 작동하는 플랫폼 너비 조정, 철판 가장자리를 보호하기위한 내부 베어링을 특징으로합니다.

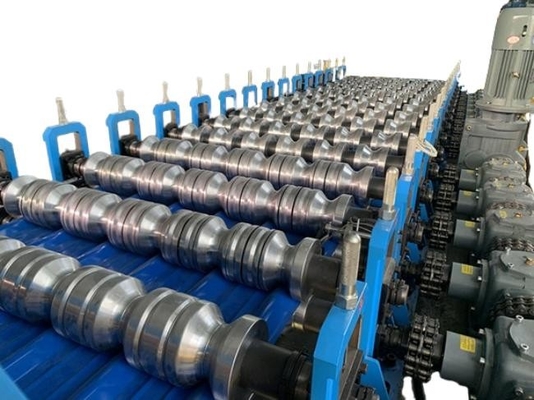

롤 포밍 시스템
1롤러의 재료: 45# 스틸, 크로메드 처리 (Cr 두께:0.05mm), 반성염, 경직성 증가, 정확성 및 좋은 경직 성능을 보장합니다.
2. 셰프의 재료: 45# 강철 변조 치료, 변형 방지 및 경직성 향상
3형성역: 16역
4셰프의 지름: Φ80mm
5기계 구조: 수직 아치 프레임 구조

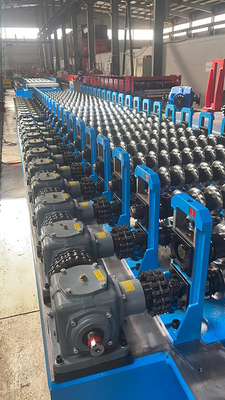

전송
1- gearbox 변속기 (Bevel Gear Inside)
2장비의 재료: 20 Crmnti
3- 기어박스의 재료: 철 casting
4기어박스의 연결은 사슬입니다.
5- 변속기 박스는 롤링 스테이션에 하나씩 연결됩니다
6장점: 절단 직후 속도를 향상시킬 수 있습니다.

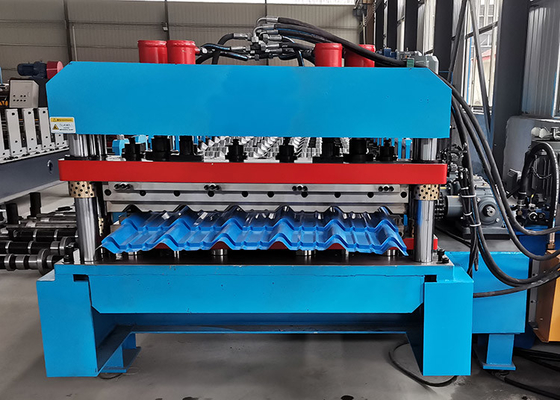

수압 절단장치
1블레이드 재료: Cr12, 소화 처리
2수압 전력: 7.5kw
3절단 허용: ± 1mm
4오일 펌프에 팬 냉각

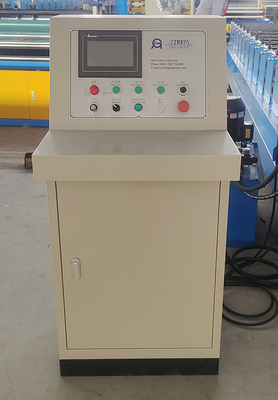

PLC 제어 시스템
1제어 시스템: PLC
2PLC 브랜드: 타이완의 Delta
3주파수 변환기 브랜드: 타이완의 Delta
4코드: 옴론
5기능: 자동 제어 길이와 양
