제품 상세 정보:
|
| 샤프트 재료: | 샤프트 직경: 60mm | 주 엔진 전력: | 5.5-7.5kw |
|---|---|---|---|
| 제어 시스템: | PLC | 거품 기계: | 이탈리아 OMS & SAIP 브랜드 |
| 원료 두께: | 1.5 밀리미터 | 전송: | 기어 박스에 의해 |
| 주요 권력: | 7.5 각 부를 위한 kw | 샤프트 직경: | Φ70mm |
| 재료 롤러: | GCr12mov | 수력 원동기 동력: | 15 kw와 서보 모터 11 kw |
| 롤러 재료: | 45# 단조강 | 타일 형태: | 착색 유약 강철 |
| 디코일러: | 수력이거나 매뉴얼입니다 | 전기 기구: | 슈나이더 |
| 재료 두께: | 0.3-0.7mm | ||
| 강조하다: | 최적의 에아브스 플래싱 롤 형성 기계,에어브 플래싱 롤 포밍 머신,전문적으로 가벼운 킬 롤 폼 머신 |
||
눈빛을 비추는 눈M아킹M아신
지붕 에어프 물 흘리는 가장자리는 모든 지붕 시스템 의 필수적인 구성 요소 이다. 그것은 물 이 밑바닥 구조물 에 침투 하지 않도록 하기 위해 지붕 의 가장자리 를 따라 설치 되는 금속 스트립 이다.효율적으로 이러한 방울 가장자리를 생산하기, 이브스 플래싱 메이킹 머신이라는 특수 기계가 사용됩니다.

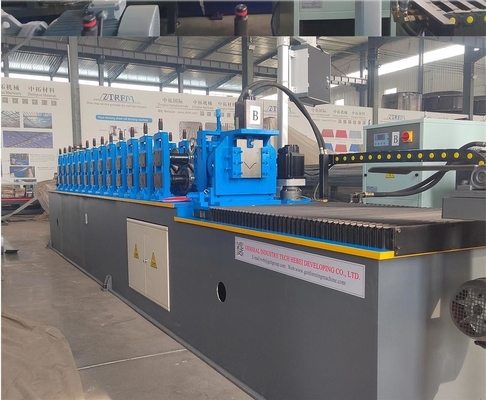

에어브스 플래싱 제조 기계는 고품질의 방울 가장자리를 정확하고 효율적으로 제조하도록 설계된 최첨단 장비입니다.그것은 생산 프로세스를 더 빠르고 더 정확하게 만드는 첨단 기술과 기능을 갖추고 있습니다이 기계는 일반적으로 기계의 운영 및 유지보수에 대해 훈련받은 숙련된 기술자들에 의해 작동됩니다.
이브스 플래싱 제조 기계의 주요 특징 중 하나는 원하는 모양으로 금속 스트립을 형성 할 수있는 능력입니다.기계는 조절 할 수있는 롤러와 굴곡 메커니즘으로 장착되어 있으며, 다양한 크기와 滴边의 프로파일을 수용 할 수 있습니다.이 유연성은 각 지붕 프로젝트의 고유 한 사양에 완벽하게 맞는 맞춤형 방울 가장자리를 생산 할 수 있습니다.
여기 그림 프로필과 완성된 제품이 있습니다.

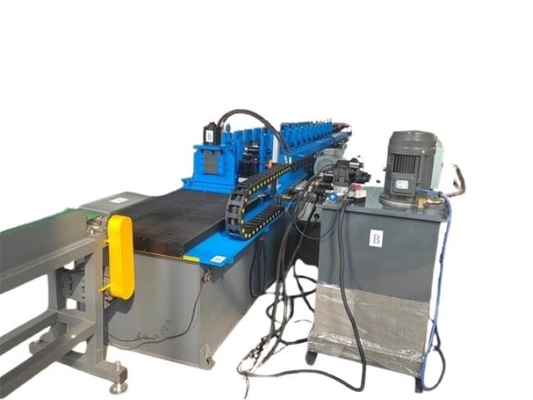

Eaves 플래싱 제조 기계의 작업 흐름:
눈빛을 비추는 눈M아킹M아신
2개의 코일 홀더를 가진 자동 롤러 (각 홀더는 1.5톤의 코일을 로드할 수 있다)
a, 부하 용량: 각 측면 수납기는 1.5톤을 감당할 수 있습니다.
b, 드라이브 모터: 0.75 KW 모터 롤을 구동하는 로터리 이동 및 3 KW 모터 여행을 긴장
c, 4개의 아크 플레이트가 스핀 들의 내부를 고정하고 조정하기 위한 지원 팔로 사용된다. 그들은 원형에 가까운 모양으로 만들어져 물질이 크게 변형되지 않도록 한다.
d, 최대 공급 속도: 최대 100 미터 / 분

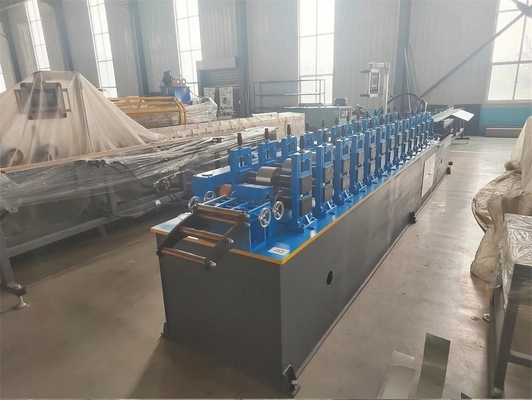

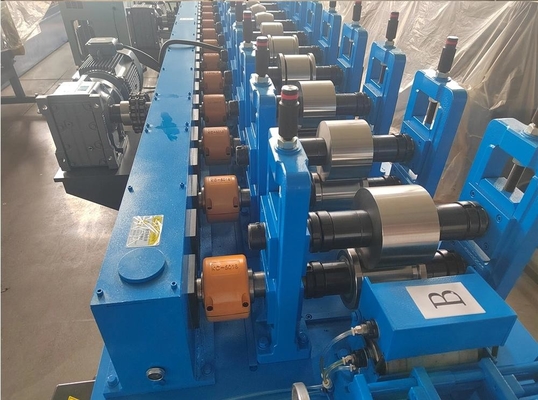

롤포머
a, 프레임의 강철 에어브 플래싱 제조 기계는 두 번 CNC 도구로 처리 된 철조 스탠드로 만들어집니다.
b, 45# 소재의 금속, 금속, 고밀도 톱니 가공 및 고밀도 톱니 가공, 고질의 물리적 특성을 얻기 위해 소화 및 완화 열 처리장시간 작업 후 변형되지 않습니다..
c, 고품질의 합금강 Cr12로 만든 롤러, 두 번 CNC 가공하여 높은 정밀도 및 높은 주파수에서 HRC 58-62 하드 크롬으로 접착하고 세밀하게 닦습니다.
d, 기어박스 변속기로 구동
e, 경주속도는 초당 65-80m까지
f,비행 깎기 servo 모터 제어 시스템으로 빠른 절단과 높은 정밀도 길이 절단 보장
에어브의 전기 캐비닛 플래싱 만드는 기계
a,PLC,인버터는 시멘스,미쓰비시,델타 & 파나소닉과 같은 국제적인 브랜드를 채택하고, 낮은 전력 부품은 슈나이더 브랜드입니다.
b, 모터는 일반적으로 중국 브랜드이지만 국제 브랜드도 사용자 정의에 따라 제공됩니다.
c, 케이블은 일반적으로 항공 플러그에 설치되어 있으며, 연결이 편리하고 설치가 더 쉬워집니다.
d, 엔코더는 OMRON 브랜드입니다

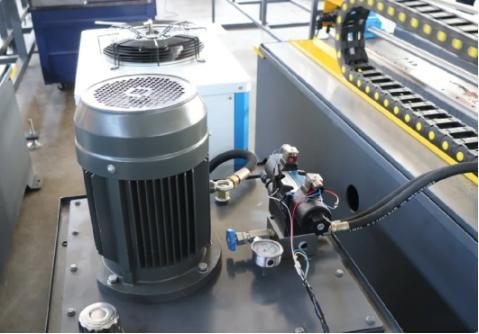

수력 역
a, 큰 파워의 수압 펌프가 채택되어 있으며, 탱크는 280 리터의 오일을 채울 수 있습니다.기름 냉각 기계가 펌프 출력 전력을 오랫동안 안정적으로 보장하도록 장착되어 있습니다..
b, 소레노이드 밸브는 1등급 중국 브랜드입니다

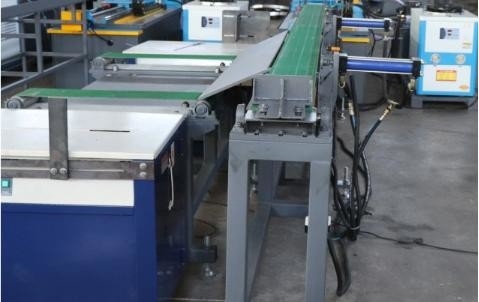

자동 스파킹 테이블
a,3m 자동 스파킹 테이블, 전형적인 벨트 컨베이어와 함께
b, 2 개의 밀기 기둥을 채택, 그것은 수압 펌프에 의해 구동
c, 반 자동 발레러 기계는 옵션으로, 우리는 간단한 수동 테이블로 변경할 수 있습니다
이 기계 에는 또한 금속 스트립 을 필요 한 길이 로 정확하게 자르도록 할 수 있는 절단 메커니즘 이 있다. 이것 은 방울 가장자리 의 크기 가 균일 해져서 지붕 에 쉽게 설치 될 수 있도록 한다..또한, 기계는 미리 설정 된 크기의 방울 가장자리를 생산하도록 프로그래밍 할 수 있으며, 제조 공정의 효율성을 더욱 향상시킵니다.
Eaves 플래싱 메이킹 머신을 사용하는 또 다른 장점은 여러 종류의 금속 재료와 함께 작업 할 수 있다는 것입니다. 알루미늄, 강철, 구리,기계는 다른 두께와 강도를 처리 할 수 있습니다이 다재다능성 때문에 기계는 다양한 지붕 프로젝트에 적합합니다.
안전성 측면에서, Eaves 플래싱 메이킹 머신은 조작자를 보호하고 사고를 방지하기 위해 여러 가지 안전 기능으로 설계되었습니다.안전 보호기이 안전 조치는 기계가 작업자에게 위험을 초래하지 않고 작동 할 수 있도록 보장합니다.
전체적으로, Eaves 플래싱 제조 기계는 지붕 산업에서 귀중한 도구입니다. 그것은 생산 프로세스를 효율화,그리고 지붕 프로젝트의 전반적인 효율성을 향상시킵니다첨단 기술과 기능으로 이 기계는 전 세계 지붕 건설업체와 제조업체들에게 없어서는 안 될 자산이 되었습니다.
구성 요소 및 세부 사항
| 1듀코일러 |
| 매트레일을 단단히 하기 위한 수동 확장 |
| 2개 세트 전력 없는 듀코일러 |
| 재료 OD: 1600mm |
| 마티럴 ID: 450mm-510mm |
| 재료 너비: 200mm |
| 재료 무게: 600kg |
| 수동 브레이크로 장착 |
| 2롤 포밍 머신 |
| 용접된 철판으로 만든 |
| 사이드 가이드 |
| 15단계 롤러 |
| 롤의 재료: Cr12 강철,죽은 처리,강도:HRC58-60°C |
| 주축의 지름:38mm,물질: 45#강 |
| 주력 모터 전력: 3kw |
| 3절단기 |
| 공기 절단 시스템 |
| 실린더 지름: 125mm |
| 절단 곰팡이: 블레이드 절단 유형 |
| 1개의 절단 폼으로 장착된 |
| 절단 곰팡이의 재료: Cr12Mov |
| 4식탁이 다 끝났어 |
| 길이: 6m |
| 각철로 만든 |
| 5전기 부품 |
| 코더에 의해 정해진 길이 |
| 길이 허용: ±0.5mm |
| 6전기 제어 시스템 |
| PLC 제어 시스템, 인버터에 의해 제어되는 속도, 7 인치 컬러 터치 스크린 |
| 델리시 브랜드 부품과 슈나이더 버튼 |
| 인버터 및 스위치 전원 공급 장치 |
| 작동 전압: 380V/50Hz |
| 제어 전력:220V/50Hz 및 DC 24V |
기계 부품
| - 아니 | 이름 | Qty |
| 1 | 수동 해제기 | 1 |
| 2 | 수압 펀싱 기계 | 1 |
| 3 | 주 롤 폼 머신 | 1 |
| 4 | PLC 제어 상자 | 1 |
| 5 | 수압 펌프 스테이션 | 1 |
| 6 | 출력 테이블 | 1 |
