슬로베니아 공화국용 체인 드라이브 듀플 레이어 지붕 엽 기계

두 배L어제R오프닝S핫M아신슬로베니아 공화국

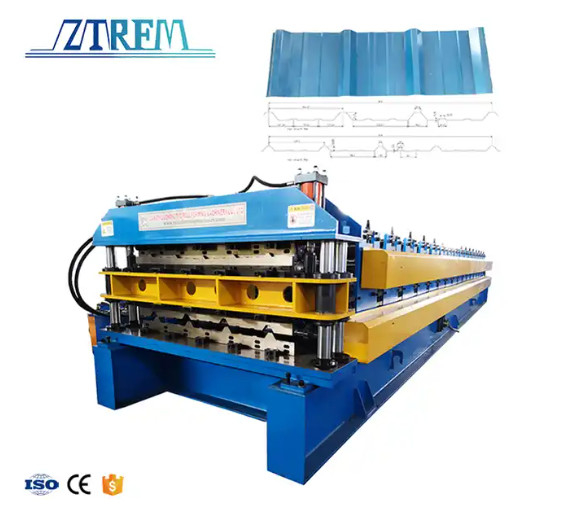

슬로베니아 공화국용 듀플 레이어 지붕 엽기 기계는 두 가지 다른 유형의 타일을 생산 할 수있는 좋은 형성 장비입니다.하지만 한 번에 단 하나의 모양의 타일을 만들 수 있습니다.타일 종류는 고객의 필요에 따라 사용자 정의 할 수 있습니다.

이중층 타일 압축 장비는 클러치 장치가 장착되어 있습니다.이 장치로 기계의 상위 및 하위 층이 동시에 작동하지 않을 것입니다.이 것은 드럼의 마모를 줄일 수 있습니다.그리고 기계의 수명은 더 길어질 것입니다..

슬로베니아 고객들의 버전은 아래와 같습니다.

두께:0.4-0.7mm

먹이 너비:1250mm

아래는 지역 인기 버전의 다이어그램입니다.

두 배L어제R오프닝S핫M아신슬로베니아 공화국

주요 매개 변수두 배L어제R오프닝S핫M아신슬로베니아 공화국

6T수압기 듀코일러 철도와 함께

네 개의 원형 아크 팔은 매우 안정적이며 사각형 튜브 팔에 비해 코일 모양을 유지할 것입니다.
배틀에는 갈라짐이 있어서, 스링에 의해 철 코일이 들어올릴 때, 편리하게 접근할 수 있습니다.
도브테일 굴레 타입 직경 조정 모드 더 안정적이고 더 나은 운반 능력을 가지고 있습니다.

트랙의 중요성은 여러 기계가 수압 롤링 기계를 공유 할 수 있다는 것입니다.

주의해야 할 문제: 트랙으로 인해 자동차와 코더는 동일한 프레임을 공유하므로 자동차가 높이로 코일 샤프에 더 가깝습니다.그래서 우리는 고객의 철강 코일의 사양을 확인해야합니다.

9M A유토마틱 스택철도와 함께

이것은 이중 계층 지붕 잎 기계와 함께 올릴 수 있는 자동 스택입니다. 그것은 다른 높이의 두 배charge 출구에 적응하는 편리합니다.각기 다른 높이의 두 개의 지붕 잎을 얻을 수 있도록.

트랙의 의미는 여러 기계가 팔레티징을 공유 할 수 있다는 것입니다.

주의를 기울여야합니다: 기계 출구로 바닥의 높이, 최소 높이. 이중층 팔레티징 스택의 높이는 조절됩니다.

도표h수력d에코일러 철도와 함께그리고유토마틱 스택철도와 함께

차를 들어

너무 높은 떨어지는 공기 흐름, 코드는 균일하지 않습니다, 승강차를 사용할 수 있습니다

가이드 먹이 장치

우리는 3개의 받침대와 1개의 압력을 디자인하고, 롤러를 회전시킬 수 있습니다. 이것은 강철과 롤러 사이의 마찰을 줄일 수 있습니다.
각 층에는 두 줄의 고무 롤러가 있습니다.

측면에는 체인 링크와 나일론 브래킷이 있으며, 이는 강철을 스크래치로부터 보호합니다. 상부 나일론 플레이트는 먹이를 먹을 때 강철의 위치를 관찰하기 위해 부분적으로 빠졌습니다.
삽입 나사 는 또한 강철 에 경사 를 방지 한다. 측면 에 있는 손 바퀴 는 정밀 한 공급 을 위해 공급 너비 를 조절 하기 위해 사용될 수 있다.

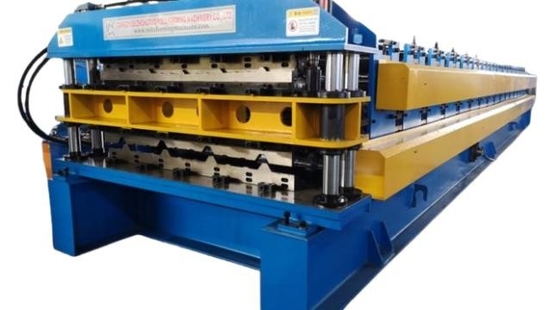

두 가지 유형의 ibr 지붕 엽을 생산하는 이중 기계의 주요 롤 형성 시스템
1. 프레임은 500 # H 모양의 강철으로 용접됩니다. H 모양의 프레임과 기울어진 스프러트 및 지원의 디자인은 프레임의 강도를 높입니다.리프팅 홀과 리프팅 홀은 로딩과 배하에 편리합니다..

2.우리 롤러들은 일반적으로 45 # 강철으로 만들어집니다. 가장 크롬을 가공합니다. 롤러는 높은 강도, 긴 서비스 수명을 가지고 있습니다. 그것은 또한 류를 방지하고 제품을 깨끗하게 유지할 수 있습니다.

3. shaft의 크기는 요구 사항에 따라 80mm입니다. 재료는 45 # 강철입니다. 우리의 shafts는 단단하고 쉽게 손상되지 않습니다.

4셰프트와 롤러는 셰프트의 선형 속도가 롤러와 일치하지 않도록 하기 위해 키 릴로 배치되어 있으며, 이로 인해 이동이 발생합니다.

5양극 및 음극, 이중 잠금 견과류 및 체크 매트의 설계는 기계 작동 중에 샤프트가 느슨해지는 것을 막을 수 있습니다.

6. 스페이저는 45 # 무縫鋼 파이프로 만들어집니다. 정상적인 작동을 보장하기에 충분히 강합니다. 끓는 검은 가공 후, 썩기 쉽지 않습니다.

7.레어링은 불규칙한 라인 속도로 인한 페인트 긁힘을 피할 수 있습니다.

8이 기계는 단일 체인보다 안정적이고 내구성이 높은 이중 체인 드라이브를 채택합니다.

수압 깎기

블레이드 재료는 Cr12입니다. 상단 블레이드는 프레임에 삽입됩니다. 그리고 우리는 각 블레이드를 고정하기 위해 두 줄의 볼트와 견과류를 채택합니다. 이는 높은 안정성을 가지고 있습니다.

수력 역

수압 역은 절단 메커니즘에 전력을 제공합니다. 우리는 46 #의 기름과 큰 밸브를 채택합니다. 차단하기가 쉽지 않습니다. 그리고 전력은 5.5kw입니다.연료 탱크 용량은 110 리터입니다.가압유가 과열되어 기계 작동에 영향을 미치지 않도록 공기 냉각 장치가 장착되어 있습니다.수압 스테이션의 모터는 좋은 품질과 긴 서비스 수명을 가진 중국 유명 브랜드입니다.
