제품 상세 정보:
|
| 포밍 스테이션: | 12 | 펀칭: | Ｈ 홀 또는 타원형 홀 |
|---|---|---|---|
| 형성 속도: | 10-15m/min | 전송: | 체인 구동 |
| 힘: | 5.5KW | 전력: | 11kW-15kW |
| 커팅형: | 금형 절단 | 롤러의 재료: | GCr12mov |
| 전단 형태: | 수력 포스트 시어링 | 디코일러: | 매뉴얼이거나 수력입니다 |
| 샤프트의 재료: | 45# 강철 | 재료 롤러: | GCr12mov |
| 잠금형 기계: | 사용 설명서 | 시어링: | 유압 전단 |
| 강조하다: | 가벼운 강철 프레임 롤 형성 기계,15m/min 가벼운 킬 롤 형성 기계 |
||

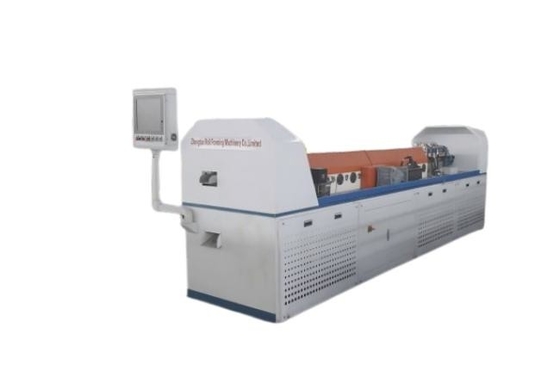

빌라 가이드 가이드 스틸 홈 하우스 롤 포밍 머신 가이드 스틸 프레임 머신
라이트 가이즈 철 롤 형성 기계는 가장 인기있는 기계이며 그 제품은 스터드, 트랙, 펄링 채널, 주요 채널 (원리 채널), 운반 채널, 벽 각, 각,가장자리, 그림자 라인 벽 각도, 상위 모자, 클립, 등, 우리의 기계는 건조벽 시스템, 천장 시스템 및 바닥 시스템에서 광범위한 사용이 있습니다.
건설 산업에서는 더 많은 기계들을 제조할 수 있습니다.금속 덱 (floor deck) 롤 포밍 머신, 비가세로 롤 포밍 머신, 지붕/벽 패널 롤 포밍 머신, 지붕 타일 롤 포밍 머신 등우리는 비행 절단 시스템을 가진 롤 형성 기계를 만들 수 있습니다그리고 당신의 그림에 따라, 우리는 당신이 한 기계에서 두 개 또는 세 개의 프로파일을 만들 수 있는 두 줄 롤 형성 기계 또는 세 줄 롤 형성 기계를 제공합니다.그것은 당신의 기계 비용을 줄이고 더 저렴하게 만들.
ZTRFM는 고객들의 그림, 용량, 예산에 따라 다양한 솔루션을 만들어 전문적인 1:1 서비스를 제공합니다.ZTRFM 기계의 품질은 당신이 완벽하게 기능 프로파일을 얻을 것을 보장합니다.
여기 프로필 사진이 있습니다.
레이아웃 도면

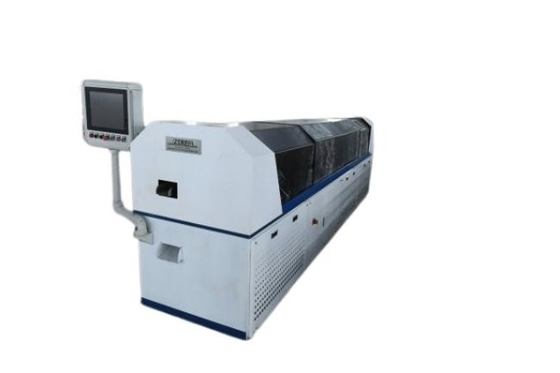

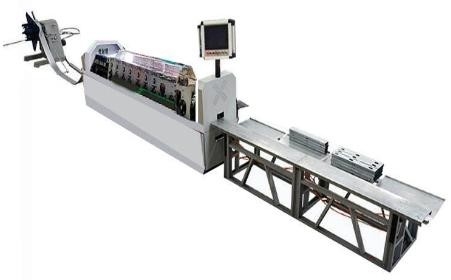

빌라 가이드 가이드 스틸 홈 하우스 롤 포밍 머신 가이드 스틸 프레임 머신
기술 사양
| - 아니 | 항목 | 사양 |
| 1 | 프로파일 치매 | C75*38*9mm |
| 2 | 공급 폭 | 160mm |
| 3 | 원료 | G300-G550 GI/GL 스트립 (G450 권장) |
| 4 | 두께 범위 | 00.6-1.2mm |
| 5 | 기계의 차원 | 3700*800*1100mm |
| 6 | 기계 무게 | 2.5T |
| 7 | 형성 방법 | 9단계 |
| 8 | 드라이브 모드 | 기어 + 휠체어 |
| 9 | 주 엔진 | 7.5kW의 서보 모터 |
| 10 | 롤러, 펀처 및 절단 블레이드 재료 | SKD11 |
| 11 | 주 셰프트 재료 | 40Cr |
| 12 | 형성 속도 | 시속 2700m |
| 13 | 펀치 내성이 | ±0.5mm |
| 14 | 용도 절단 | ±0.75mm |
| 15 | 수압 모터 전력 | 7.5kW |
기계 매개 변수
| 듀코일러 | 최대 무게 용량 | 3톤 |
| 내부 지름 | 450~530mm | |
| 바깥 지름 | 1300mm | |
| 종류 | 전기 디코일러 | |
| 실행 방법 | 자동 | |
| 롤 포밍 부품 | 무게 | 약 3톤 |
| 크기 | 4 곱하기 0.8 곱하기 18 | |
| 전체 전력 | 15kW | |
| 롤러 수 | 8 그룹과 4 그룹의 교정 롤러 | |
| 전송 방법 | 장갑과 사슬 | |
| 주 엔진의 브랜드 | 인베트 | |
| 주 엔진의 전력 | 7.5kw | |
| 롤러의 재료 | 열처리된 Cr12 | |
| 셰프의 재료 | 40 Cr 진공 열처리 | |
| 절단기의 재료 | Cr12mov | |
| 기계의 생산성 | 50m / 분, 0.5-0.6 톤 / 시간 | |
| 펀싱 구멍의 내성이 | +/- 3mm 길거리: +/-0.5mm 직선 정확도: 0.3mm |
|
| 주사 프린터 브랜드 | SOJET 이중 헤드 프린터 | |
| 강조 | 우리는 기계의 일부 부분을 혁신을 만들어 더 오래 사용 하 고 더 강력 하 게 만들 | |
| 제어 시스템 | PLC의 브랜드 | 델타 |
| 속도 조절기의 브랜드 | 델타 | |
| 저전압/스위치/엔코더/버튼의 브랜드 | 델타 | |
| 디자인 소프트웨어 | 베르텍스 BD | |
| 작업 소프트웨어 | 자기개발 프로그램 | |
| 수압 시스템 | 전력 | 5.5kW |
| 오일 탱크 | 80L | |
| 소레노이드 밸브의 브랜드 | HUADE | |
| 수신 테이블 | 크기 | 길이가 4미터 |
적용
