제품 상세 정보:
|
| 디코일러: | 수력이거나 매뉴얼입니다 | 스트립폭: | 약 156mm |
|---|---|---|---|
| 샤프트의 재료: | 45# 강철 | 롤 직경: | 70mm |
| 샤프트 직경: | 80mm | 원료: | 갈바나이즈 강 시트 |
| 테이블 프레임: | 460개 Ｕ 빔 | 염기성 강: | 금속 |
| 리코일러: | 5 톤 수력 리코일러 | 롤링 샤프트: | 갱구 물자: 45# 강철 |
| 색상: | 맞춤형 | 생산용량: | 분당 14-20미터 |
| 시어링: | 유압 전단 또는 디스크 전단 | 프레임: | 두께 35mm의 몰딩 프레임 |
| 롤링 스테이션 번호: | 14개의 역 | ||
| 강조하다: | 진료 된 철강 롤 폼 머신,가벼운 강철 프레임 롤 포밍 기계,가루화 된 가벼운 킬 롤 폼 머신 |
||

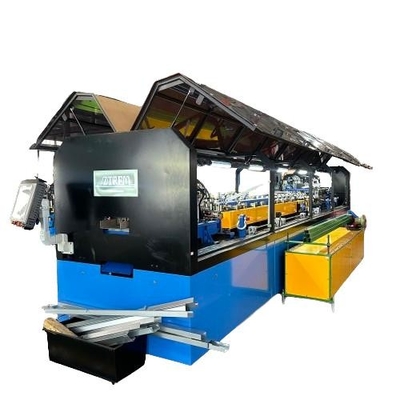

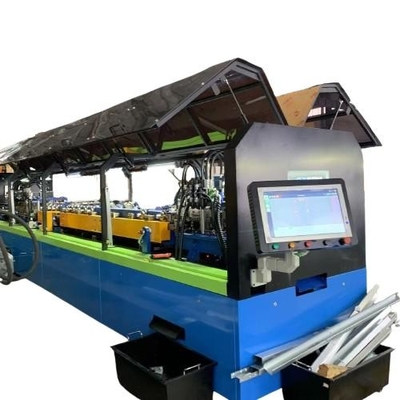

L철기 프레임롤 포밍기계
가벼운 강철 프레임 기계는 구조 주택을 사용 합니다. 이 유형의 집에서 사용되는 프로파일은 차가운 구부러진 형성 방법으로 생산됩니다.이 프로파일은 건설 현장에서 나사와 볼트로 구조적인 철 프레임으로 조립됩니다., 또한 다양한 벽 및 바닥 구조에 적용 될 수 있습니다. 프레임이 랩 된 후 건물은 단열 물질의 외부 층을 설치하거나 콘크리트를 칠함으로써 완료 될 수 있습니다..이 시스템은 학교, 주택, 사무실, 호텔, 병원, 공장 및 창고 등과 같은 모든 특징적인 건물 유형에 적용될 수 있습니다.가벼운 강철 프레임 기계에 의해 생산 된 다양한 유형의 프로파일은 주거 및 가벼운 상업 건물에서 나무를 대체 할 수 있습니다.. 그것은 부담 벽과 실내 방에 매우 적합합니다. 프레임은 나무와 매우 유사합니다.그리고 프로필에 나사 구멍의 위치가 엄격한 계산을 통해 생성되기 때문에, 거의 작업 현장에서 구멍 거리를 결정하는 데 시간을 할애 할 필요가 없습니다. 그것은 금속으로 만들어지기 때문에, 가벼운 철강 구조 주택은 썩지 않을 것입니다, 갈라지고, warp, 수축,타는 것나무 프레임에 비해 철 프레임은 현장에서 폐기물을 덜 발생, 따라서 잔해 제거 비용을 줄입니다.
여기 몇 가지 그림 프로파일이 있습니다.

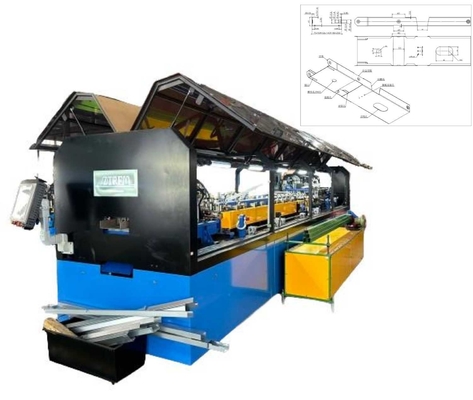

레이아웃 도면

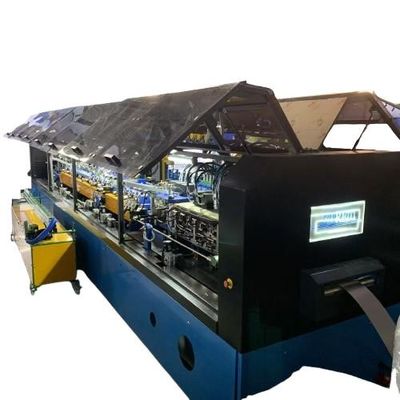

L철기 프레임롤 포밍기계
L의 장점철기 프레임롤 포밍기계
빠른 속도와 높은 정확성:이 기계는 고속 생산과 고 정밀 생산을 달성 할 수 있습니다.
기계는 훨씬 더 똑똑합니다.:컴퓨터 전송에 설계된 설치 도면, 대량 생산 될 수 있습니다. 대량 생산 제품은 벽,같은 모델 또는 주문형 대량 생산은 스스로 결정할 수 있습니다.동시에, 좋은 제품의 생산은 또한 코드와 포장으로 뿌릴 수 있습니다. 그것은 편리하고 쉽게 설치됩니다.
| 아니죠 | 제품 이름 | 사양 및 모델 | 양 | 언급 |
| 1 | XBIM-M-CZ 냉접형 제어 시스템 | 1.0 | 1 | 효율적인 수입 1000 개 이상의 대량, ± 1mm의 제어 정확성, 원활한 데이터 업로드, 다운로드 |
| 2 | LN 빠른 입력 시스템 (단어: 빠른 입력 시스템) | V14 | 1 | 오프라인 오피스 입력 데이터, 현장 입력 시간의 50% 이상을 절약, 데이터 관리 더 안전하고 신뢰할 수 있습니다 |
| 3 | XBIM 장비 클라우드 시스템 (XBIM 시스템) | 1.0 | 1 | 공장 차원의 사물 인터넷, 장비 상호 연결, 모바일 폰, 패드 및 PC로 생산 정보의 실시간 프레젠테이션을 실현합니다. |
| 4 | 컴퓨터 제어 | 1 | I5CPU, 큰 메모리, MES 직접 연결을 달성하기 위해 4G 네트워크 카드 네트워크 상호 연결을 지원 |
편리한 조정:생산을 용이하게 하기 위해, 일정한 허리 높이의 경우, 단지 아래의 폭을 조정해야 합니다, 즉, 코너와 굴곡 폼을 변환합니다.곰팡이를 교체 할 필요가 없습니다.예를 들어, 75-92mm 제품의 생산은 곰팡이를 교체 할 필요가 없습니다, 75-100mm 제품의 생산은 곰팡이를 교체해야합니다.
다음 각기 기계의 종류에 대한 사양과 기술적 매개 변수
Unit 타입:MF-2000
기술 표준
| 장비 이름:MF 시리즈 컴퓨터 입력 디지털 변경 + 전원 버튼 변경 기일 장비 | 단위 유형: MF-2000 | 세르보 모터 드라이브의 지능형 버전 | |||||||
| 一장치 구성 매개 변수 | |||||||||
| 1 | 주인님 | 먹이는 | 가이드 샤프트 + 가이드 휠 | ||||||
| 평준화 | 다음 2 채널 3 + 2 채널 | ||||||||
| 주요 형성 | 17 조립물 (87~95도 롤러 세트 중 하나) | ||||||||
| 곧게 | 캘리브레이션 부품 | ||||||||
| 판 사양 및 펀칭 생산 |
: (75-92,126-143,183-200 어떤 사양은 다음 펀칭을 달성 할 수 있습니다, 특정 크기는 다음과 같습니다:)
|
||||||||
|
2 |
제어 시스템 | 주요 제어 캐비닛 | 21인치 터치 스크린 (장비 오른쪽 상단에 설치) + 2개의 전기 주 제어 캐비닛 (장비 옆쪽에 설치) | ||||||
| 제어 소프트웨어 | LG-R1 (특별한 CNC NC 제어 소프트웨어) | ||||||||
| 외부 컨트롤러 | 무선 원격 제어 | ||||||||
| 주요 부품의 기원 | PLC (후이천), 릴레이 (쿠튼), 근접 스위치 (오톤크스, 한국), 서보 모터 (후이천 버스) | ||||||||
| 스프레이 코드 | 일체 잉크젯 (두 개의 노즐) | ||||||||
| 3 | 동적 시스템 | 원동력 | 세르보 모터 14KW + 아크 낙하산 기어 감소기 | ||||||
| 주요 수압 역 | 수압 역 전력은 11KW + 공기 냉각 | ||||||||
| 연료 탱크 용량은 200 리터입니다. | |||||||||
| 주요 부품의 기원 | 소레노이드 밸브 기름 연구 Yuci | ||||||||
| 전압 전력 | 380V 50hz | ||||||||
| 4 | 방출기 | 로딩 | 3t | ||||||
| 단단히 잡아 | 손 | ||||||||
| 링크의 중심은 바깥으로 유지됩니다 | |||||||||
| 원동력 | 모터 드라이브, 자동 공급 | ||||||||
| 5 | 증언 테이블 | 먹이는 기간 | 4m (장비 기일 위치에서 조립) | ||||||
| 증언 방법 | 고정된 재료 지원 테이블 + 재료 저장 테이블 | ||||||||
| 6 | 성능 매개 변수 | 롤링 | 재료: Cr 12 | ||||||
| 처리 기술: 수학적 제어 처리 후 HRC 58-60까지 열처리, 그리고 차로 정제 | |||||||||
| 롤 샤프트 | 재료: 40 Cr | ||||||||
| 가공 기술: 품질 처리 후 CNC 가공 HRC 28-32, 정밀 자동차 가전 | |||||||||
| 무게 | 전체 기계 무게는 약 10톤입니다. | ||||||||
| 二생산 제품 매개 변수 | |||||||||
| 1 | 생산 제품 사양 |
3입술 (8~15) mm;4,판 두께 t (0.75~1.6) mm는 조절이 가능합니다. |
|||||||
| 2 | 보드 밖의 속도 | 높은 속도 35m / min (포크의 수에 따라 실제 생산 속도) | |||||||
| 3 | 적용 가능한 재료 | Q235,Q345,G550 열차로 띠는 진열된 철자 | |||||||
| 三부속품 및 예비 부품 | |||||||||
| 부속물 | (목록이 첨부되어 있습니다) | 도구 | 1 세트 | ||||||
| 지침 | 복사본 | 다른 것 | |||||||
| 장비 색상 | 주체 회색, 붉은 가장자리, 프레임 회색, 검은색, 통합 보호 덮개 | ||||||||
Unit 타입:MF6S-3005Pro
| 장비 이름:MF 시리즈 电脑输入数字换型+电动按??换型龙骨设备 | 장비 타입:MF6S-3005Pro | 서비스전기驱动 | ||||||||
| 一, 장비 구성 파라미터 | ||||||||||
| 1 | 主机 | 进料 | 导向轴+导向轮 | |||||||
| 전체평 | 上二下三+ 两道引送 | |||||||||
| 主成型 | 19道成型 (其中一道为腰高成型 87-95度任意调?? 组) | |||||||||
| 校直 | 校直组件 | |||||||||
| 引送 | 配送,上下轴 轮驱 | |||||||||
| 생산 가능한 판형규격 및 冲孔 |
冲孔模具는 다음을 포함합니다. 1.腰高切除模具 (腰高切除模具) 2腹板螺栓 연결孔13*17 3. 횡관 翻边孔165; 4腹板卡扣; 5.联接钉 孔M4.8; 6횡선孔40*80 7.三联孔; 8.对穿孔 ((全尺寸范围共七套,详见板型图); 9.切小边; 10.切角 ((全尺寸范围共七套,详见板型图); 11- 선상축 12.线上扩口冲模 (规格150以上); 13. 线下端部翻边 模具;
구체적인 응용은 다음과 같습니다:
|
|||||||||
| 剪切 | 成型前平板剪切 시스템 | |||||||||
| 成型 후无级 절단 시스템 | ||||||||||
| 2 | 제어 시스템 | 주 제어柜 | PC 제어 | |||||||
| 换型配电箱 변형 전구 | 1개 (기구체 중앙에 설치) | |||||||||
| 외接 컨트롤러 | 1개 (제공과정에서 편리하게, 시험과정에서 제어 전진, 후퇴) | |||||||||
| 주 부품 브랜드 | PLC (일본 삼??),继电器 (库顿),接近开关 (한국 오토니크스) | |||||||||
| 喷码 | 단독喷墨 (单喷头,固定侧腰高喷) | |||||||||
| 3 | 동력 시스템 | 驱动 | 伺服电机 22KW+弧形 减速机 | |||||||
| 주 주압기 | 液压站功率11KW+風冷 | |||||||||
| 油箱容积200 리트 | ||||||||||
| 소액압역 | 液压站功率3.75kw+散热片; 油箱容积30升 (线下翻边模具) | |||||||||
| 主件 브랜드 | 电磁 (電磁) (油研) | |||||||||
| 4 | 放料机 | 载重 | 5~ | |||||||
| ✅ 紧方式 | 손 흔들고 | |||||||||
| 四连杆 센터 바깥쪽으로 紧 | ||||||||||
| 驱动 | 电机驱动, 자동 방출료 | |||||||||
| 5 | 托料台 托料台 | 托料长度12米 | 6米+两段3米 | |||||||
| 托料方式 | 架体为槽钢与角钢??接,면 상장 筒 | |||||||||
| 6 | 성능 매개 변수 | ∙ | 재료:Cr12 | |||||||
| 加工工艺: 수계 제어 가공 후 HRC58-60,再精车까지 열 처리 | ||||||||||
| 轴 | 재료: 40Cr | |||||||||
| 加工工艺: 수량 제어 가공 후调质 처리HRC28-32,再精车电 | ||||||||||
| 무게 | 整机重量約18 ′′ | |||||||||
| 二, 생산물 参数 | ||||||||||
| 1 | 생산물 규격 |
3,小边 (10~20)mm;4,板厚t (1.0~2.5) mm 조정 가능; |
||||||||
| 2 | 출판 속도 | 고속 35m/분, (실제 생산 속도는 구멍 수에 따라) | ||||||||
| 3 | 재료용 | Q235,G550 热扎带钢 또는 热扎?? 带钢 | ||||||||
| 三부속품 및 부품 | ||||||||||
| 备件 | (附清单) | 工具 | 一套 | |||||||
| 설명서 | 一本 | 다른 | ||||||||
| 기기 색상 | 主体灰色,红色嵌边,机架灰黑色,配整体式 보호罩 | |||||||||
Unit 타입:LG2025T-89/91
| 장비 이름:LG 시리즈 定规格轻钢龙骨设备 | 장비 모델: LG2025T-89/91 | 规格:(89/91) *41*10 | 伺服电机 (서비스전기)驱动 | |||||||
| 전기압, 주파수: 三相380V 50HZ | ||||||||||
| 一, 장비 구성 파라미터 | ||||||||||
| 1 | 成型主机 | 进料 | 上下 筒 + 两组靠轮 | |||||||
| 主成型 | 13道成型 (其中一道为腰高成型 87-95度任意调?? 组) | |||||||||
| 校直 | 两轴两靠组件 两轴两靠组件 | |||||||||
| 引送 | 配送,上下轴 轮驱 | |||||||||
| 冲孔 | |
|||||||||
| 다른 | 上下 轮 间隙 자기 적응, 配备 双重动力 引引 | |||||||||
| 압력筋 | 생산 데이터에 따라 자동 전환 | |||||||||
| 剪切 | 3단刀定规格剪切 | |||||||||
| 2 | 제어 시스템 | 주 제어柜 | 21인치 터치 스크린 (장치 오른쪽 위쪽) + 전기 기기 주 제어장치 (장치 옆) | |||||||
| 컨트롤 소프트웨어 | LG-R1 ((大禾众邦轻钢别??专用数控NC控制软件) | |||||||||
| 喷码 | 一体喷墨 (双喷头,两侧腰高对喷) | |||||||||
| 외接 컨트롤러 | 무선 리모컨 컨트롤, 그리고 장치의 앞뒤 보호막에 비상 정지 버튼을 설치; | |||||||||
| 주 부품 브랜드 | PLC (일본 松下), 광 전기开关 (欧姆龙),接近开关 (한국 奥托尼克斯), 長度编码器 (국제 고端品牌),伺服电机 (汇川) | |||||||||
| 3 | 司服와液压 시스템 | 司服电机 | 伺服电机 (7.5KW) + 정밀 행성 轮减速机 (台湾APEX) | |||||||
| 液压站 | 液压站功率7.5KW | |||||||||
| 油箱容积160 리터 | ||||||||||
| 主件 브랜드 | 电磁 德国力士乐 전자기 | |||||||||
| 4 | 放料机 | 载重 | 3 | |||||||
| ✅ 紧方式 | 손 흔들 넥 杆式, 중심으로 바깥쪽으로 紧 | |||||||||
| 차 | 주축 双抱紧 | |||||||||
| 驱动 | 자율주행자동차 | |||||||||
| 5 | 托料台 托料台 | 托料 길이 | 4미터 | |||||||
| 托料方式 | 고정式托料台+储料台 | |||||||||
| 6 | 성능 매개 변수 | ∙ | 재료:GCr15 | |||||||
| 加工工艺: 수계 제어 가공 후 HRC58-60,再精车抛光电?? 까지 열 처리 | ||||||||||
| 轴 | 재료: 40Cr | |||||||||
| 加工工艺: 수량 제어 가공 후调质 처리HRC28-32,再精车抛光电 | ||||||||||
| 무게 | 整机重量 약3.8 | |||||||||
| 二, 생산물 参数 | ||||||||||
| 1 | 생산물 규격 |
|
||||||||
| 2 | 출판 속도 | 48 미터/분, (실제 생산 속도는 구멍 수에 따라) | ||||||||
| 3 | 재료용 | G550 带钢 | ||||||||
| 三부속품 및 부품 | ||||||||||
| 备件 | 附清单 | 工具 | 一套 | |||||||
| 설명서 | 電子档集成在控制软件中 | 护罩 | 완전 닫힌式 보호罩 | |||||||
| 기기 색상 | 주체 색상:象牙白+深蓝色,腰线:深蓝色,机架:灰黑色,上部可推拉黑色透明有机玻璃; | |||||||||
Unit 타입:MF6S-3005
| 장비 이름:MF 시리즈 电脑输入数字换型+电动按??换型龙骨设备 | 장비 타입:MF6S-3005 | 서비스전기驱动 | ||||||||
| 一, 장비 구성 파라미터 | ||||||||||
| 1 | 主机 | 进料 | 导向轴+导向轮 | |||||||
| 전체평 | 上二下三+ 两道引送 | |||||||||
| 主成型 | 19道成型 (其中一道为腰高成型 87-95度任意调?? 组) | |||||||||
| 校直 | 校直组件 | |||||||||
| 引送 | 配送,上下轴 轮驱 | |||||||||
| 생산 가능한 판형규격 및 冲孔 |
冲孔模具는 다음을 포함합니다. 1.腰高切除模具 (腰高切除模具) 2腹板螺栓 연결孔13*17 3. 횡관 翻边孔165; 4腹板卡扣; 5.联接钉 孔M4.8; 6횡선孔40*80 7.三联孔; 8.对穿孔 ((四个尺寸范围,详见板型图); 9.切小边; 10.切角 ((四个尺寸范围,详见板型图); 11- 선상축 12.线上扩口冲模 (规格150以上); 13. 线下端部翻边 模具;
구체적인 응용은 다음과 같습니다:
|
|||||||||
| 剪切 | 成型前平板剪切 시스템 | |||||||||
| 成型 후无级 절단 시스템 | ||||||||||
| 2 | 제어 시스템 | 주 제어柜 | PC 제어 | |||||||
| 换型配电箱 변형 전구 | 1개 (기구체 중앙에 설치) | |||||||||
| 외接 컨트롤러 | 1개 (제공과정에서 편리하게, 시험과정에서 제어 전진, 후퇴) | |||||||||
| 주 부품 브랜드 | PLC (일본 삼??),继电器 (库顿),接近开关 (한국 오토니크스) | |||||||||
| 喷码 | 단독喷墨 (单喷头,固定侧腰高喷) | |||||||||
| 3 | 동력 시스템 | 驱动 | 伺服电机 22KW+弧形 减速机 | |||||||
| 주 주압기 | 液压站功率11KW+風冷 | |||||||||
| 油箱容积200 리트 | ||||||||||
| 소액압역 | 液压站功率3.75kw+散热片; 油箱容积30升 (线下翻边模具) | |||||||||
| 主件 브랜드 | 电磁 (電磁) (油研) | |||||||||
| 4 | 放料机 | 载重 | 5~ | |||||||
| ✅ 紧方式 | 손 흔들고 | |||||||||
| 四连杆 센터 바깥쪽으로 紧 | ||||||||||
| 驱动 | 电机驱动, 자동 방출료 | |||||||||
| 5 | 托料台 托料台 | 托料长度12米 | 6米+两段3米 | |||||||
| 托料方式 | 架体为槽钢与角钢??接,면 상장 筒 | |||||||||
| 6 | 성능 매개 변수 | ∙ | 재료:Cr12 | |||||||
| 加工工艺: 수계 제어 가공 후 HRC58-60,再精车까지 열 처리 | ||||||||||
| 轴 | 재료: 40Cr | |||||||||
| 加工工艺: 수량 제어 가공 후调质 처리HRC28-32,再精车电 | ||||||||||
| 무게 | 整机重量約17 ′′ | |||||||||
| 二, 생산물 参数 | ||||||||||
| 1 | 생산물 규격 |
3,小边 (10~20)mm;4,板厚t (1.0~2.5) mm 조정 가능; |
||||||||
| 2 | 출판 속도 | 고속 35m/분, (실제 생산 속도는 구멍 수에 따라) | ||||||||
| 3 | 재료용 | Q235,G550 热扎带钢 또는 热扎?? 带钢 | ||||||||
| 三부속품 및 부품 | ||||||||||
| 备件 | (附清单) | 工具 | 一套 | |||||||
| 설명서 | 一本 | 다른 | ||||||||
| 기기 색상 | 主体灰色,红色嵌边,机架灰黑色,配整体式 보호罩 | |||||||||
Unit 타입:LA(30)-40
| 장비 이름:LA 시리즈 几字形钢换型 压成型 장비 | 设备型号:LA(30)-40 | 电机15KW驱动 | |||||||||||||||||||||||||||||||||||
| 一, 장비 구성 파라미터 | |||||||||||||||||||||||||||||||||||||
| 1 | 成型主机 | 进料 | 导向轴+导向轮 | ||||||||||||||||||||||||||||||||||
| 전체평 | 上三下四+两道引送,全实心轴调质热处理并精车后电?? | ||||||||||||||||||||||||||||||||||||
| 主成型 | 16道成型 (其中一道为腰高成型 72-80度任意调?? 组) 16道成型 (其中一道为腰高成型 72-80度任意调 组) | ||||||||||||||||||||||||||||||||||||
| 传动用20A链条 | |||||||||||||||||||||||||||||||||||||
| 引送 | 配送,上下轴 轮驱 | ||||||||||||||||||||||||||||||||||||
| 冲孔剪切 |
注1:若前冲双孔冲模 主体要用 前冲单孔冲模 主体需在备注1注明 单孔 主体 ; 注2:默认的长孔为长条孔 注3:默认的长孔方向与成型方向平行,若需要长孔垂直于成型方向,需在注2注明 垂直; 참고: 구형 후 절단된 정형은 다음과 같습니다. |
||||||||||||||||||||||||||||||||||||
| 2 | 제어 시스템 | 주 제어柜 | 1台 | ||||||||||||||||||||||||||||||||||
| 换型配电箱 변형 전구 | 1개 (기구체 중앙에 설치) | ||||||||||||||||||||||||||||||||||||
| 외接 컨트롤러 | 1개 (제공과정에서 편리하게, 시험과정에서 제어 전진, 후퇴) | ||||||||||||||||||||||||||||||||||||
| 주 부품 브랜드 | PLC (日本松下),继电器 (フランス施耐德),接近开关 (韓國奥托尼克斯),長度编码器 (國際高端品牌) 터치 스크린 (威伦) 전기 자석 (北京华德) | ||||||||||||||||||||||||||||||||||||
| 3 | 驱动 | 主驱动 | 전기 | ||||||||||||||||||||||||||||||||||
| 14kW | |||||||||||||||||||||||||||||||||||||
| 冲孔剪切 | 液压站功率7.5KW+风冷器 | ||||||||||||||||||||||||||||||||||||
| 油箱容积150 리트 | |||||||||||||||||||||||||||||||||||||
| 主件 브랜드 | 电磁 油研 次 | ||||||||||||||||||||||||||||||||||||
| 4 | 放料机 | 载重 | 4 | ||||||||||||||||||||||||||||||||||
| ✅ 紧方式 | 손동작 紧 | ||||||||||||||||||||||||||||||||||||
| 차 | 주축 双抱紧 | ||||||||||||||||||||||||||||||||||||
| 5 | 托料台 托料台 | 托料 길이 | 6미터 | ||||||||||||||||||||||||||||||||||
| 托料方式 | 架体为槽钢与角钢??接,면 상장 筒 | ||||||||||||||||||||||||||||||||||||
| 6 | 성능 매개 변수 | ∙ | 재료:Cr12 | ||||||||||||||||||||||||||||||||||
| 加工工艺: HRC58-60,精车까지 열 처리 후 수계 처리 | |||||||||||||||||||||||||||||||||||||
| 轴 | 材料:40Cr ((φ60) | ||||||||||||||||||||||||||||||||||||
| 加工工艺: 수량 제어 가공 후调质 처리HRC28-32,再精车电 | |||||||||||||||||||||||||||||||||||||
| 무게 | 整机重量 약10 | ||||||||||||||||||||||||||||||||||||
| 二, 생산물 参数 | |||||||||||||||||||||||||||||||||||||
| 1 | 생산물 규격 |
板厚:00.8~2.0mm |
|||||||||||||||||||||||||||||||||||
| 2 | 출판 속도 | 고속28米/분,综合速度12米/분-18米/분 (박공 수에 따라); | |||||||||||||||||||||||||||||||||||
| 3 | 재료용 | 굴복 강도는 440Mpa의 热扎带钢 또는 热扎带钢보다 높지 않습니다. | |||||||||||||||||||||||||||||||||||
| 三부속품 및 부품 | |||||||||||||||||||||||||||||||||||||
| 备件 |
|
||||||||||||||||||||||||||||||||||||
| 工具 | 一套 | 설명서 | 一本 | ||||||||||||||||||||||||||||||||||
| 기기 색상 | 主体蓝色,白色嵌边,机架灰黑色 | ||||||||||||||||||||||||||||||||||||
Unit 타입:MF-2000pro
| 장비 이름:MF 시리즈 电脑输入数字换型+电动按??换型龙骨设备 | 장비 타입:MF-2000pro | 智能版 서비스전기驱动 | |||||||
| 一, 장비 구성 파라미터 | |||||||||
| 1 | 主机 | 进料 | 导向轴+导向轮 | ||||||
| 전체평 | 上二下三+两道引送 | ||||||||
| 主成型 | 17 구성형 (其中一道为腰高成型 87-95度任意调?? 组) | ||||||||
| 校直 | 校直组件 | ||||||||
| 생산가능한 판형규격 및 冲孔 |
配有冲模有: ((75-200,任意规格均可实现以下冲孔,具体尺寸如下图:)
|
||||||||
|
2 |
제어 시스템 | 주 제어柜 | 21인치 터치 스크린 (장치 오른쪽 위쪽) + 전기 기기 주 제어柜2台 (장치 옆) | ||||||
| 컨트롤 소프트웨어 | LG-R1 ((大禾众邦轻钢别??专用数控NC控制软件) | ||||||||
| 외接 컨트롤러 | 무선 원격 제어기 | ||||||||
| 주 부품 생산지 | PLC (汇川),继电器 (库顿),接近开关 (韩国奥托尼克斯),伺服电机 (汇川总线) | ||||||||
| 喷码 | 一体喷墨 ((双喷头) | ||||||||
| 3 | 동력 시스템 | 驱动 | 伺服电机 14KW+弧形 减速机 | ||||||
| 주 주압기 | 液压站功率11KW+風冷 | ||||||||
| 油箱容积200 리트 | |||||||||
| 주제품 | 电磁 油研 次 | ||||||||
| 전압 전력 | 380V 50hz | ||||||||
| 4 | 放料机 | 载重 | 3 | ||||||
| ✅ 紧方式 | 손 흔들고 | ||||||||
| 连杆 중심으로 바깥쪽으로 紧 | |||||||||
| 驱动 | 电机驱动, 자동 방출료 | ||||||||
| 5 | 托料台 托料台 | 托料 길이 | 4米 (由设备龙骨现场拼接而成) | ||||||
| 托料方式 | 고정式托料台+储料台 | ||||||||
| 6 | 성능 매개 변수 | ∙ | 재료:Cr12 | ||||||
| 加工工艺: 수계 제어 가공 후 HRC58-60,再精车까지 열 처리 | |||||||||
| 轴 | 재료: 40Cr | ||||||||
| 加工工艺: 수량 제어 가공 후调质 처리HRC28-32,再精车电 | |||||||||
| 무게 | 整机重量 약10 | ||||||||
| 二, 생산물 参数 | |||||||||
| 1 | 생산물 규격 |
3,小边 (8~15)mm;4,板厚t (0.75~1.6) mm 조정 가능; |
|||||||
| 2 | 출판 속도 | 고속 35m/분, (실제 생산 속도는 구멍 수에 따라) | |||||||
| 3 | 재료용 | Q235,Q345,G550 热扎?? 带钢 | |||||||
| 三부속품 및 부품 | |||||||||
| 备件 | (附清单) | 工具 | 一套 | ||||||
| 설명서 | 一本 | 다른 | |||||||
| 기기 색상 | 主体灰色,红色嵌边,机架灰黑色,配整体式 보호罩 | ||||||||
Unit 타입:LG2025S-89
| 장비 이름:LG 시리즈 定规格轻钢龙骨设备 | 장비 모델: LG2025S-89 | 规格:89*41*10 | 伺服电机 (서비스전기)驱动 | |||||||||
| 전기압, 주파수: 三相380V 50HZ | ||||||||||||
| 一, 장비 구성 파라미터 | ||||||||||||
| 1 | 成型主机 | 进料 | 上下 筒 + 两组靠轮 | |||||||||
| 主成型 | 13道成型 (其中一道为腰高成型 87-95度任意调?? 组) | |||||||||||
| 校直 | 两轴两靠组件 两轴两靠组件 | |||||||||||
| 引送 | 配送,上下轴 轮驱 | |||||||||||
| 冲孔 | |
|||||||||||
| 剪切 | 3단刀定规格剪切 | |||||||||||
| 다른 | 上下 轮 间隙 자기 적응, 配备 双重动力 引引 | |||||||||||
| 2 | 제어 시스템 | 주 제어柜 | 21인치 터치 스크린 (장비 외쪽에 장착) + 전기 주 제어柜1台 (장비 측면에 장착) | |||||||||
| 컨트롤 소프트웨어 | LG-R1 ((大禾众邦轻钢别??专用数控NC控制软件) | |||||||||||
| 喷码 | 一体喷墨 (双喷头,两侧腰高对喷) | |||||||||||
| 외接 컨트롤러 | 무선 리모컨 컨트롤, 그리고 장치의 앞뒤 보호막에 비상 정지 버튼을 설치; | |||||||||||
| 주 부품 브랜드 | PLC (일본 松下), 광 전기开关 (欧姆龙),接近开关 (한국 奥托尼克斯), 長度编码器 (국제 고端品牌),伺服电机 (汇川) | |||||||||||
| 3 | 伺服 및 수압 시스템 | 伺服电机 (서비스전기) | 伺服电机 (7.5KW) + 정밀 행성 轮减速机 (台湾APEX) | |||||||||
| 液压站 | 液压站功率7.5KW | |||||||||||
| 油箱容积160 리터 | ||||||||||||
| 主件 브랜드 | 电磁 德国力士乐 전자기 | |||||||||||
| 4 | 放料机 | 载重 | 3 | |||||||||
| ✅ 紧方式 | 손 흔들 넥 杆式, 중심으로 바깥쪽으로 紧 | |||||||||||
| 차 | 주축 双抱紧 | |||||||||||
| 驱动 | 자율주행자동차 | |||||||||||
| 5 | 托料台 托料台 | 托料 길이 | 4미터 | |||||||||
| 托料方式 | 고정式托料台+储料台 | |||||||||||
| 6 | 성능 매개 변수 | ∙ | 재료:GCr15 | |||||||||
| 加工工艺: 수계 제어 가공 후 HRC58-60,再精车抛光电?? 까지 열 처리 | ||||||||||||
| 轴 | 재료: 40Cr | |||||||||||
| 加工工艺: 수량 제어 가공 후调质 처리HRC28-32,再精车抛光电 | ||||||||||||
| 무게 | 整机重量 약3.8 | |||||||||||
| 二, 생산물 参数 | ||||||||||||
| 1 | 생산물 규격 |
|
||||||||||
| 2 | 출판 속도 | 48 미터/분, (실제 생산 속도는 구멍 수에 따라) | ||||||||||
| 3 | 재료용 | G550 带钢 | ||||||||||
| 三부속품 및 부품 | ||||||||||||
| 备件 | 附清单 | 工具 | 一套 | |||||||||
| 설명서 | 電子档集成在控制软件中 | 护罩 | 완전 닫힌式 보호罩 | |||||||||
| 기기 색상 | 주체 색상:象牙白+深蓝色,腰线:深蓝色,机架:灰黑色,上部可推拉黑色透明有机玻璃 | |||||||||||
Unit 타입:LG2025Pro-89
| 장비 이름:LG 시리즈 定规格轻钢龙骨设备 | 장비 모델: LG2025Pro-89 | 规格:89*41*10 | 伺服电机 (서비스전기)驱动 | ||||||||
| 전기압, 주파수: 三相380V 50HZ | |||||||||||
| 一, 장비 구성 파라미터 | |||||||||||
| 1 | 成型主机 | 进料 | 上下 轮 + 两组靠轮 | ||||||||
| 主成型 | 16道成型 (其中一道为腰高成型 87-95度任意调?? 组) 16道成型 (其中一道为腰高成型 87-95度任意调 组) | ||||||||||
| 校直 | 两轴两靠组件 两轴两靠组件 | ||||||||||
| 引送 | 配送,上下轴 轮驱 | ||||||||||
| 冲孔 | |
||||||||||
| 剪切 | 3단刀定规格剪切 | ||||||||||
| 다른 | 配备对穿孔扩口冲模,配备双重动力 引 | ||||||||||
| 2 | 제어 시스템 | 주 제어柜 | 21인치 터치 스크린 (장비 외쪽에 장착) + 전기 주 제어柜1台 (장비 측면에 장착) | ||||||||
| 컨트롤 소프트웨어 | LG-R1 ((大禾众邦轻钢别??专用数控NC控制软件) | ||||||||||
| 喷码 | 一体喷墨 (双喷头,两侧腰高对喷) | ||||||||||
| 외接 컨트롤러 | 무선 리모컨 컨트롤, 그리고 장치의 앞뒤 보호막에 비상 정지 버튼을 설치; | ||||||||||
| 주 부품 브랜드 | PLC (일본 松下), 광 전기开关 (欧姆龙),接近开关 (한국 奥托尼克斯), 長度编码器 (국제 고端品牌),伺服电机 (汇川) | ||||||||||
| 3 | 伺服 및 수압 시스템 | 伺服电机 (서비스전기) | 伺服电机 (7.5KW) + 정밀 행성 轮减速机 (台湾APEX) | ||||||||
| 液压站 | 液压站功率7.5KW | ||||||||||
| 油箱容积160 리터 | |||||||||||
| 主件 브랜드 | 电磁 德国力士乐 전자기 | ||||||||||
| 4 | 放料机 | 载重: 철卷承载 | 3 | ||||||||
| ✅ 紧方式 | 손 흔들 넥 杆式, 중심으로 바깥쪽으로 紧 | ||||||||||
| 차 | 주축 双抱紧 | ||||||||||
| 驱动 | 자율주행자동차 | ||||||||||
| 5 | 托料台 托料台 | 托料 길이 | 4미터 | ||||||||
| 托料方式 | 고정式托料台+储料台 | ||||||||||
| 6 | 성능 매개 변수 | ∙ | 재료:GCr15 | ||||||||
| 加工工艺: 수계 제어 가공 후 HRC58-60,再精车抛光电?? 까지 열 처리 | |||||||||||
| 轴 | 재료: 40Cr | ||||||||||
| 加工工艺: 수량 제어 가공 후调质 처리HRC28-32,再精车抛光电 | |||||||||||
| 무게 | 整机重量 약4.3 | ||||||||||
| 二, 생산물 参数 | |||||||||||
| 1 | 생산물 규격 |
|
|||||||||
| 2 | 출판 속도 | 48 미터/분, (실제 생산 속도는 구멍 수에 따라) | |||||||||
| 3 | 재료용 | G550 带钢 | |||||||||
| 三부속품 및 부품 | |||||||||||
| 备件 | 附清单 | 工具 | 一套 | ||||||||
| 설명서 | 電子档集成在控制软件中 | 护罩 | 완전 닫힌式 보호罩 | ||||||||
| 기기 색상 | 주체 색상:象牙白+深蓝色,腰线:深蓝色,机架:灰黑色,上部可推拉黑色透明有机玻璃 | ||||||||||
담당자: Amerilia cui
전화 번호: 008615127755788
