제품 상세 정보:
|
| 롤러 스테이션: | 18개의 스테이션 롤러로 롤 성형 가능 | 전원 공급기: | 380v |
|---|---|---|---|
| 두께: | 1.5-3.0mm | 크기 변경: | 자동 |
| 사양: | 10*1.35*1.75m | PLC: | 델타 |
| 색상: | 고객의 요구 | 라인 속도: | 주파수 인버터로 조정 |
| 롤러 스테이션의 형성: | 20개 스테이션 | 펀칭: | 선택 |
| 생산용량: | 5-18m/분 | 체인: | 2 |
| 포밍 스테이션: | 18단계+7단계 | 운송 패키지: | 1*20 GP 컨테이너 |
| 수력 원동기: | 5.5KW | ||
| 강조하다: | 152.4-355.6mm Cz 펄린 롤 포밍 머신,수압 cz 펄린 롤 폼 머신,Co Cz 펄린 롤 포밍 머신 |
||

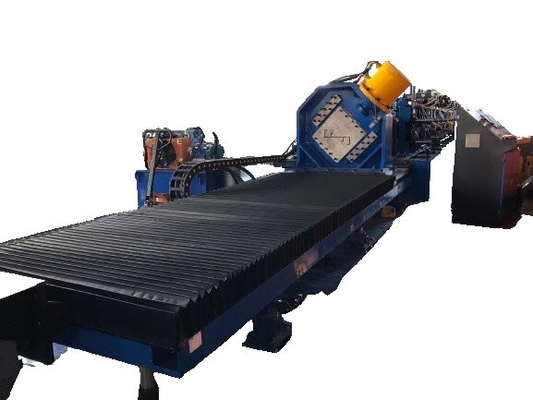

152.4-355.6mm CZ펄린 롤 포밍 머신
CZ 펄린은 비슷한 가로 절단 모양의 두 가지 유형의 강철으로 구성된 새로운 유형의 건설철이며 종종 C 펄린 또는 Z 펄린으로 불립니다.일반적으로 그 모양 특성과 산업용에 따라 불립니다..
절단 모양: C 모양의 스플린의 절단 부분은 C 모양이며, 두 개의 평행 플랜지와 플랜지를 연결하는 웹으로 구성됩니다. Z-스플린 스틸의 절단 부분은 Z 모양입니다.또한 두 개의 플랜지와 웹이 있습니다., 하지만 플랜지와 웹 사이의 연결은 Z 모양의 배열에서 다릅니다.

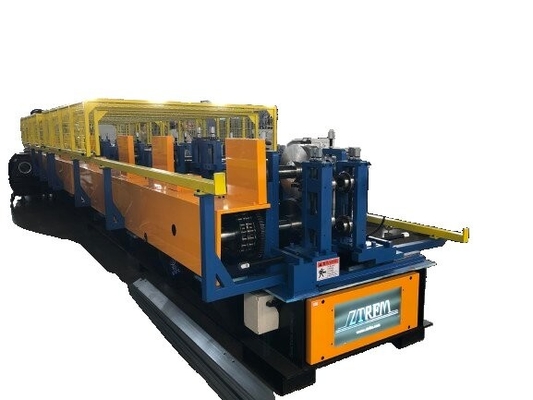

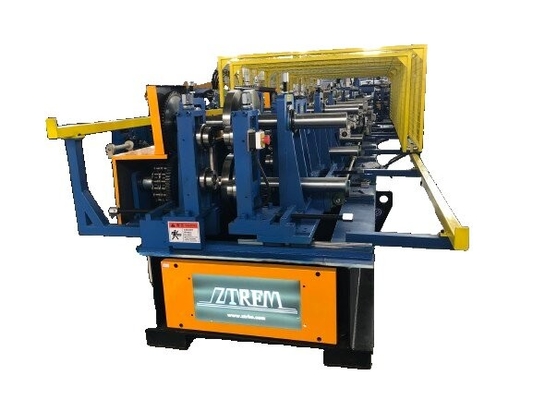

152.4-355.6mm CZ펄린 롤 포밍 머신
완성된 버전 요구 사항
● 재료: 탄소 강철, 진열
● 재료 두께: 1.5-3.5mm
● 두께 조절: 서보 모터 제어 롤러 위아래 자동 조정, 측면 롤러 수동 조정.
● 크기 조절: 너비 와 높이를 자동 조정 하고, 칼 을 잘라서 칼날 을 교체 한다.
● C 및 Z 조절: 부분 롤러 180 를 수동 으로 회전 시키십시오
장비의 주요 부품
| 장비의 주요 부품 | |||
| 아니죠 | 이름 | 단위 | 양 |
| 1. | 16 톤의 수압 열기 기계와 트롤리, 펠 헤드 및 레벨링 | 세트 | 1 |
| 2. | 버퍼 덩어리 탐지 | 세트 | 1 |
| 3. | 호스트를 형성하는 것 | 세트 | 1 |
| 4. | 수압 차단 시스템 | 세트 | 1 |
| 5. | PLC 제어 시스템 | 세트 | 1 |
| 6. | 14m 자동 팔레팅 벨트 포장 | 세트 | 1 |
| 7. | 부속품 | 세트 | 1 |
원료 및 제품의 기본 매개 변수
| 반제품 |
고온 롤링 스트립, 냉면 롤링 스트립, 진료 스트립 팽창 강도 520MPa, 양력 강도 320MPa |
| 소재 | Q195, Q235, Q355, |
| 강철 너비 | 프로필에 따라 최대 600mm |
| 파일 크기 | 첨부 표 1 참조.2 |
| 두꺼운 강철 벽 | 10.5-3.5mm |
| 강철 코일 내부 지름 | Φ508mm/Φ610mm |
| 강철 코일 외 지름 | Φ1200mm Φ2100mm |
| 최대 부피 무게 | 16 |
| 파이프 범위 | 6~14m |
| 속도 | 최대 40m/min |
| 길이가 허용되는 크기 | ±1.5mm |
| R 뿔 | R2-2.5mm |
표 1.C, 구간 강철 크기 표
| C 프로필 크기 ((인치) | C 프로필 크기 (mm) |
두께 (인치) |
두께 (mm) |
C 프로필 길이 ((m) |
속도 (m/min) |
| 6 x 2.0 x 0.75 | 152.4×50.8×1905 | 0.0598 | 1.51 | 6m | 40 |
| 6 x 2.0 x 0.75 | 152.4×50.8×1905 | 0.0747 | 1.9 | 6m | 40 |
| 6 x 2.0 x 0.75 | 152.4×50.8×1905 | 0.1046 | 2.66 | 6m | 35 |
| 6 x 2.0 x 0.75 | 152.4×50.8×1905 | 0.1345 | 3.5 | 6m | 30 |
| 7 x 2.75 x 0.75 | 1770.8×69.85×1905 | 0.0598 | 1.51 | 7m | 35 |
| 7 x 2.75 x 0.75 | 1770.8×69.85×1905 | 0.0747 | 1.9 | 7m | 35 |
| 7 x 2.75 x 0.75 | 1770.8×69.85×1905 | 0.1345 | 3.5 | 7m | 20 |
| 8 x 2.75 x 0.75 | 2030.2×69.85×1905 | 0.0598 | 1.51 | 8m | 30 |
| 8 x 2.75 x 0.75 | 2030.2×69.85×1905 | 0.0747 | 1.9 | 6m | 30 |
| 8 x 2.75 x 0.75 | 2030.2×69.85×1905 | 0.0747 | 1.9 | 8m | 30 |
| 8 x 2.75 x 0.75 | 2030.2×69.85×1905 | 0.1046 | 2.66 | 8m | 25 |
| 8 x 2.75 x 0.75 | 2030.2×69.85×1905 | 0.1345 | 3.5 | 8m | 20 |
| 9 x 2.75 x 0.75 | 228.6×69.85×1905 | 0.0598 | 1.51 | 9m | 25 |
| 9 x 2.75 x 0.75 | 228.6×69.85×1905 | 0.1345 | 3.5 | 9m | 20 |
| 10 x 2.75 x 0.75 | 254 × 69.85 × 19.05 | 0.0598 | 1.51 | 10m | 30 |
| 10 x 2.75 x 0.75 | 254 × 69.85 × 19.05 | 0.0747 | 1.9 | 10m | 30 |
| 10 x 2.75 x 0.75 | 254 × 69.85 × 19.05 | 0.1046 | 2.66 | 10m | 25 |
| 12x3.5x1.0 | 304.8×88.9×254 | 0.0747 | 1.9 | 12m | 30 |
| 12x3.5x1.0 | 304.8×88.9×254 | 0.1046 | 2.66 | 12m | 25 |
| 12x3.5x1.0 | 304.8×88.9×254 | 0.1345 | 3.5 | 12m | 20 |
| 14×3.5×10 | 355.6×88.9×254 | 0.0747 | 1.9 | 14m | 30 |
| 14×3.5×10 | 355.6×88.9×254 | 0.1046 | 2.66 | 14m | 25 |
| 14×3.5×10 | 355.6×88.9×254 | 0.1345 | 3.5 | 14m | 20 |
표 2.Z, 구간 강철 크기 표
| Z 프로필 크기 ((인치) | Z 프로필 크기 (mm) |
두께 (인치) |
두께 (mm) |
Z 프로필 길이가 ((m) |
속도 (m/min) |
| 6 x 2.0 x 0.75 | 152.4×50.8×1905 | 0.0598 | 1.51 | 6m | 40 |
| 6 x 2.0 x 0.75 | 152.4×50.8×1905 | 0.0747 | 1.9 | 6m | 40 |
| 6 x 2.0 x 0.75 | 152.4×50.8×1905 | 0.1046 | 2.66 | 6m | 35 |
| 6 x 2.0 x 0.75 | 152.4×50.8×1905 | 0.1345 | 3.5 | 6m | 30 |
| 7 x 2.75 x 0.75 | 1770.8×69.85×1905 | 0.0598 | 1.51 | 7m | 35 |
| 7 x 2.75 x 0.75 | 1770.8×69.85×1905 | 0.0747 | 1.9 | 7m | 35 |
| 7 x 2.75 x 0.75 | 1770.8×69.85×1905 | 0.1046 | 2.66 | 7m | 30 |
| 7 x 2.75 x 0.75 | 1770.8×69.85×1905 | 0.1345 | 3.5 | 7m | 25 |
| 8 x 2.75 x 0.75 | 2030.2×69.85×1905 | 0.0598 | 1.51 | 8m | 30 |
| 8 x 2.75 x 0.75 | 2030.2×69.85×1905 | 0.0747 | 1.9 | 8m | 30 |
| 8 x 2.75 x 0.75 | 2030.2×69.85×1905 | 0.1046 | 2.66 | 8m | 25 |
| 8 x 2.75 x 0.75 | 2030.2×69.85×1905 | 0.1345 | 3.5 | 8m | 20 |
| 9 x 2.75 x 0.75 | 228.6×69.85×1905 | 0.0598 | 1.51 | 9m | 25 |
| 9 x 2.75 x 0.75 | 228.6×69.85×1905 | 0.0747 | 1.9 | 9m | 25 |
| 9 x 2.75 x 0.75 | 228.6×69.85×1905 | 0.1046 | 2.66 | 9m | 20 |
| 9 x 2.75 x 0.75 | 228.6×69.85×1905 | 0.1345 | 3.5 | 9m | 20 |
| 10 x 2.75 x 0.75 | 254 × 69.85 × 19.05 | 0.0598 | 1.51 | 10m | 30 |
| 10 x 2.75 x 0.75 | 254 × 69.85 × 19.05 | 0.0747 | 1.9 | 10m | 30 |
| 10 x 2.75 x 0.75 | 254 × 69.85 × 19.05 | 0.1046 | 2.66 | 10m | 25 |
| 10 x 2.75 x 0.75 | 254 × 69.85 × 19.05 | 0.1345 | 3.5 | 10m | 20 |
| 12x3.5x1.0 | 304.8×88.9×254 | 0.0747 | 1.9 | 12m | 30 |
| 12x3.5x1.0 | 304.8×88.9×254 | 0.1046 | 2.66 | 12m | 30 |
| 12x3.5x1.0 | 304.8×88.9×254 | 0.1345 | 3.5 | 12m | 25 |
| 14×3.5×10 | 355.6×88.9×254 | 0.0747 | 1.9 | 14m | 30 |
| 14×3.5×10 | 355.6×88.9×254 | 0.1046 | 2.66 | 14m | 25 |
| 14×3.5×10 | 355.6×88.9×254 | 0.1345 | 3.5 | 14m | 25 |
| 116 톤 수압 열기 기계와 트롤리 | ||
| 1. | 류류 | 16t |
| 2. | 코일의 내부 지름을 설치 | 508mm 또는 610mm |
| 3. | 오픈 코더의 샤프트는 긴 | 수압 튼튼, 좁은 범위 480-530mm,610mm |
| 4. | 최대 부피 너비 | MAX 600mm |
| 5. | 압력 팔 | 류류물질이 느슨하지 않도록 하기 위한 류류 압력 팔 |
| 6. | 유지 | 지원으로 |
| 7. | 껍데기 머리와 캘리브레이션 | 껍데기 머리와 평준화 장치로 장착 |
| 2- 버퍼 덩어리 탐지 | ||
| 1. | 버퍼 덩어리 탐지 | 기능: 전체 장치의 실행 속도와 일치하도록 재료의 양을 확인합니다. |
| 3호스트를 형성하는 것 | ||
| 1. | 재료 전달 및 캘리브레이션 | 먹이 재료: 먹이 롤러 및 안내 롤러 |
| 평면 롤: 3개 위와 4개, 총 7개의 평면 롤. 전체 고체 샤프트는 열처리 및 톱니입니다. | ||
| 2. | 형성 | 장비 기본: 철판 용접 |
| 장비 주 엔진 구조: 금속 기념 아치, 모델 140 | ||
| 베어 캡과 견과류: 크롬화 | ||
| 형성된 행: 16 행 | ||
| 롤러 재료: Cr 12, HRC 58-60까지 열처리 후 CNC 가공, 정밀 회전 | ||
| 축 재료:40Cr | ||
| 축 지름: 70/95mm | ||
| 변속기 모드: 기어박스 | ||
| 속도: 약 20~40m/min | ||
| 주 모터: 45 kw * 2 세트, 시멘스 AC 주파수 변환 모터 | ||
| 감속기: K 시리즈 | ||
| 크기 조정 모터 전력: 2 * 1.5kw + 2.2kw, 시멘스 세로 모터 V90 | ||
| 각기 다른 두께의 롤러 클리어스 조정: 8 * 0.75kw (실제 설계에 따라) | ||
| 직선: 완제품의 질을 보장합니다. | ||
| 수압 절단: 추적 절단, 45도 회전, 폐기물, 한 모델, 두 개의 블레이드 | ||
| 도형물질 절단: Cr12 mov | ||
| 냉각 시스템: 물 탱크와 펌프와 함께 물 냉각 윤활 시스템, 물 탱크에 필터 스크린을 추가 물 잔해가 물 탱크에 들어가는 것을 방지하고 펌프를 태울 | ||
| 전압: 460V,60hz,3ph, (고객 요구에 따라) | ||
| 4수압 압력 시스템 | ||
| 1. | 작업 패턴 | 수압 단절 |
| 2. | 힘 | 11kW, 공기 냉각 |
| 3. | 전자기 밸브 | 워드 |
| 5PLC 제어 시스템 | ||
| 1. | PLC 브랜드 | 시멘스 브랜드 |
| 2. | 터치 스크린 브랜드 | 시멘스 브랜드 |
| 3. | 주파수 변압기 | 시멘스 브랜드 |
| 4. | 카운터 | OMRON |
| 5. | 저전압 장치 | 시멘스나 슈나이더 |
| 6. | 운영 언어 | 중국어와 영어 (다른 언어의 사용자 정의 지원) |
| 7. | 컨트롤 캐비닛 | 전원 캐비닛, 조작 콘솔 |
| 8. | 기능 | 주문 양을 설정, 길이와 길이를 변경하고 다른 장비를 설정할 수 있습니다. 작동하기 쉽고, 항공 플러그와 함께 고객이 설치하기에 편리합니다. 플러스 게이트웨이 리모컨. |
| 여섯, 자동 스파킹 | ||
| 1. | 재료의 길이가 | 가장 길이는 14미터입니다. |
| 2. | 양 | 1 세트 |
| 3. | 방향 | 도형에서 보이는 경도 방향 |
| 4. | 기능 |
1자동 공급 및 팔레팅 2. 작은 팩이 완료 된 후, 나일론 밴드로 한 번 묶어 다른 스테이션으로 이동하십시오. 몇 개의 작은 팩이 완료 된 후, 강철 밴드로 큰 팩을 만들어보십시오.두 번 포장해야 돼! (C형만) |
| 일곱, 액세서리 | ||
| - 아니 | 이름 | 양 |
| 1 | 위치 전환 | 2세트 |
| 2 | 수압관 | 1 세트 |
| 3 | 전기 릴레이 | 2 세트 |
| 4 | 도구 케이스 | 1 세트 |
