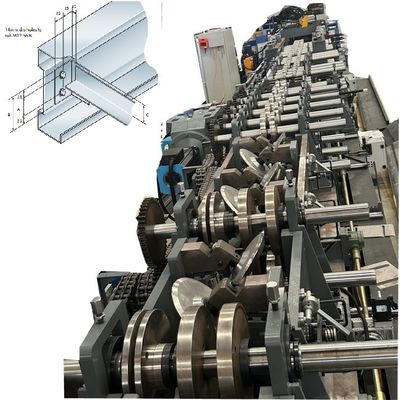

시그마 퍼린스 기계

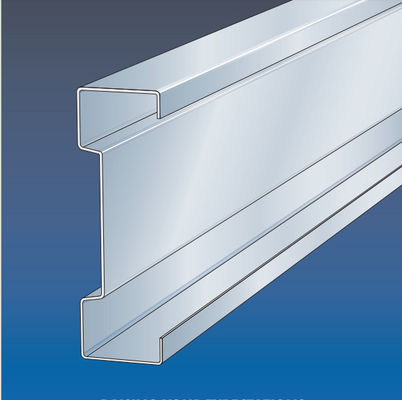

시그마 펄린 기계는 시그마 펄린을 대량으로 완전히 자동으로 만들 수 있도록 설계되었습니다. 한편으로는 C 펄라인, U 펄라인도 만들 수 있습니다.시그마 펄린 시스템은 수년간이 시스템은 주로 지붕에 사용되도록 설계되었습니다.

시그마 프로크셔는 450N/mm2의 최소 양력 스트레스가 있는 S450 등급의 전열로 담긴 진열제 강철을 형성하는 냉동 롤로 제조됩니다.여기 우리는 여러 펀싱과 같은 프로필을 만들기 위해 하나의 롤링 형성 기계 개발.

위의 범위는 두께 범위가 너무 크기 때문에 한 범위로 만들어질 수 없습니다. 일반적으로 두께는 1.5 ~ 4.0mm 또는 3.5mm가 더 좋습니다. 다음은 참조를 위해 몇 가지 사용법입니다:

시그마 퍼린스 기계

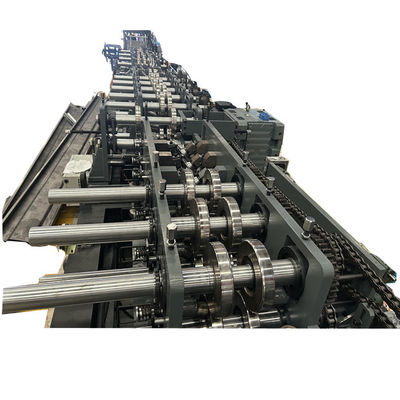

기본 정보: NLT-400 시그마 퍼린스 기계

장비 이름: NLT-400 컴퓨터 입력 디지털 변환+전기 버튼 변환 롤 형성 장비

장비 모델: NLT-400

지능형 버전의 서보 모터: 전력68KW 드라이브

S오줌:분당 30m, 분당 12m에서 15m의 전체 속도 (구출된 구멍의 수에 따라);

1C 너비 (80~350) mm, Z 너비 (120~350mm) 는 자유롭게 변형 될 수 있습니다.

2작은 가장자리 (8-20mm) 및 작은 가장자리 ≤ 0.8 * ( 허리 높이 -20);

3허리 높이는 (30-100) mm, 허리 높이는 ≤ 0.95 * (아래 너비 - 작은 가장자리 -30);

4조정 가능한 판 두께 t (1.0~3.5) mm

길이 및 구멍 위치 정확도 ± 1mm

롤을 풀고 기계에 재료를 넣고평준화→펀칭 및 전 절단→롤 포밍→제품 수표

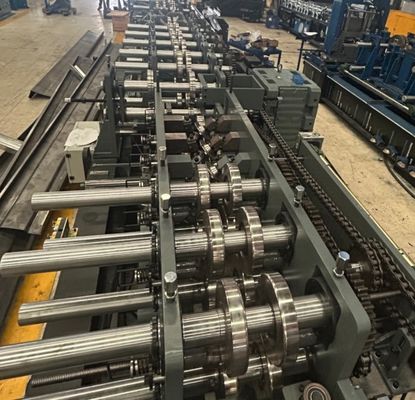

첫 번째 8 롤러 스테이션은 시그마 비브의 폭에 따라 아래 너비 변경에 따라 조정됩니다. PLC는 너비 조절을 제어합니다.

셰프트의 지름:Φ90mm 고체

변속기 + 샤프트 끝 지지용 복선 체인

셰프의 재료:

40 Cr CNC 처리 HRC28-32,완전 회전 및 전류판

형성 속도:최대15m/min

전압: 380V/60HZ/3P (청구 사항)

전송 방식:

이중 연쇄 + 축 끝 지원

사이즈 변경:자동으로PLC로

C와 Z의 펄링 변경 수동으로

롤물질: Cr12, 진공 열처리 후 정밀 가공된 내부 구멍

처리 기술: CNC 가공 후 HRC58-60까지 열처리, 정밀 가공

셰프트 재료: 40Cr (방향 90/방향 75)

가공 기술: CNC 가공 후 HRC28-32 가열 및 완화 처리, 그 다음 정밀 회전 및 가전화.

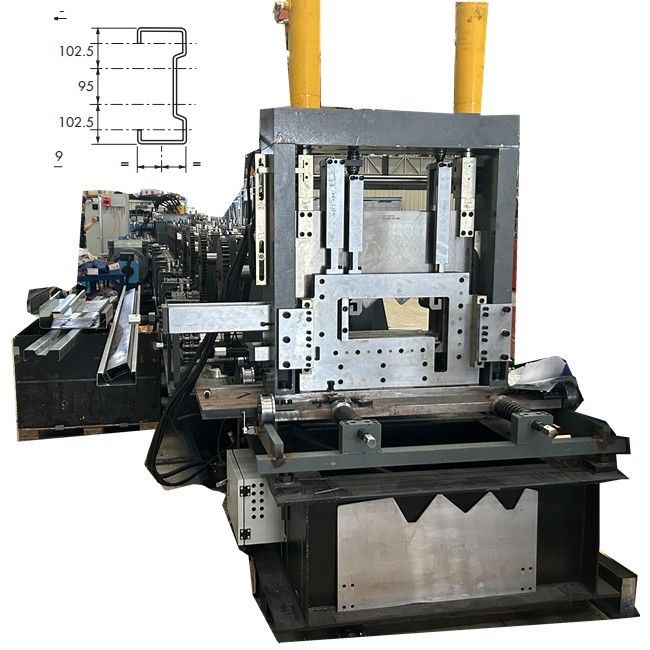

시그마 펄라인 기계의 절단 부분에 대해:

우리는 쉽게 조정하기 위해 크기를 넓이를 표시 명확한 측정했습니다.

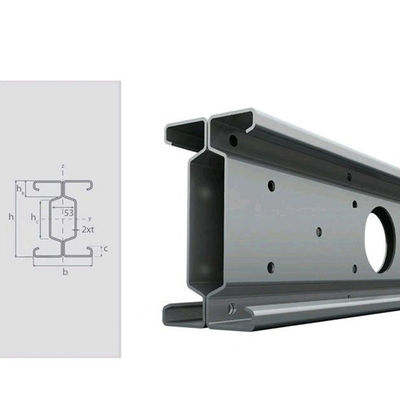

시그마 펄라인 적용:

이 기계에 대해 더 알고 싶다면 언제든지 저희에게 연락하십시오.
