금속 슈퍼마켓 선반 뒷 패널 프로파일 제조 기계

금속 슈퍼마켓 선반 뒷 패널 프로필 만드는 기계

금속 슈퍼 마켓 셰프 뒷 패널 프로파일 제조 기계는 펀칭, 엠보스 유형 또는 평면 유형으로 금속 셰프 패널을 만들기 위해 설계되었습니다.표준 슈퍼마켓 선반은 표준 슈퍼마켓을 위해 특별히 개발되고 설계되었습니다., 가볍고 아름답다는 가장 큰 특징을 가지고 있습니다. 그들은 대형 슈퍼마켓과 같은 복잡한 액세서리 유형을 가지고 있지 않으며, 또한 표시 방법에 조정되었습니다.더 많은 관심을 표시 효과와 humanized 제품 표시이 기계의 주요 고객은 지역 체인 중견 슈퍼마켓입니다. 다음 도면 프로필을 예를 들어 기계가 어떻게 설계되었는지 보여줍니다.

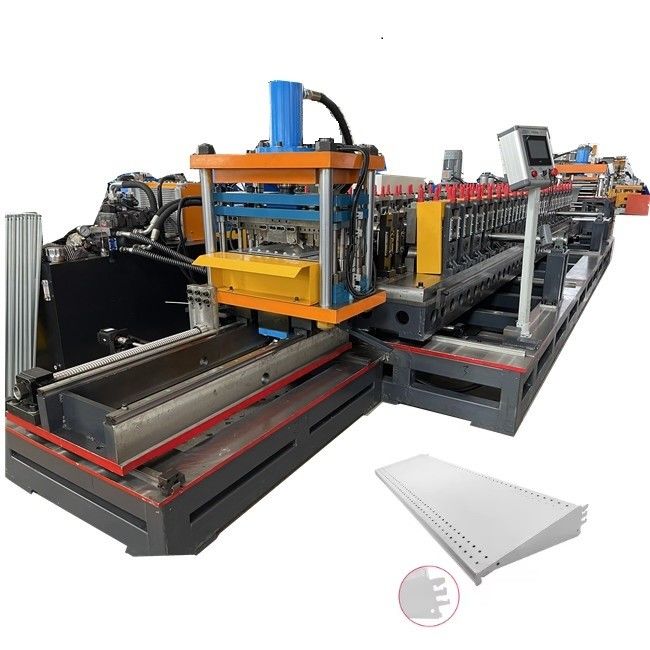

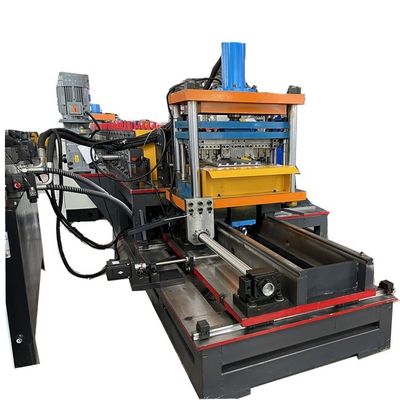

금속 슈퍼마켓 선반 뒷 패널 프로필 만드는 기계:

금속 슈퍼마켓 선반 뒷 패널 프로파일 제조 기계 작업 흐름:

생산 라인의 프로세스 흐름: 5T 수압 긴장 벨트 트롤리 재료 랙 → 700 평준화 기계 → 총 3 스테이션,왼쪽과 오른쪽의 작은 구멍을 뚫는 1 개의 스테이션을 포함하여, 구멍을 뚫고 배치하는 다른 스테이션,그리고 1 개의 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 1.3kw 세르보 공급 → 20 세트 (롤링 포밍 너비 조절) → 세르보 추적 수압 절단 및 플랜징 (통합 폼 1 세트) → 배charge 컨베이어.

의금속 슈퍼마켓 선반 뒷 패널 프로파일 만드는 기계는 다음 요소로 구성됩니다:

듀코일러에 관해서는, 당신은 수동 또는 수압 하나를 선택할 수 있습니다 5톤 또는 10톤.

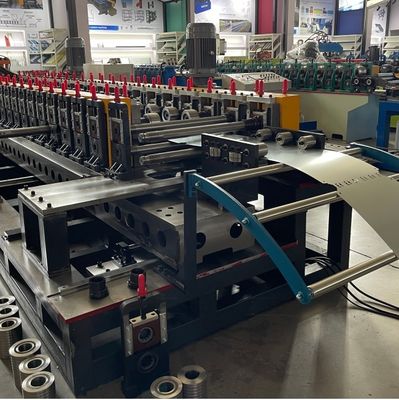

펀싱 전 부분의 경우, 폭은 조절할 수 있습니다. 여기 우리는 각종 부각을 추가 할 수 있습니다. 그리고 구멍을 뚫고 싶은 경우, 여기 우리는 한 개의 더 펀싱을 추가 할 수 있습니다.

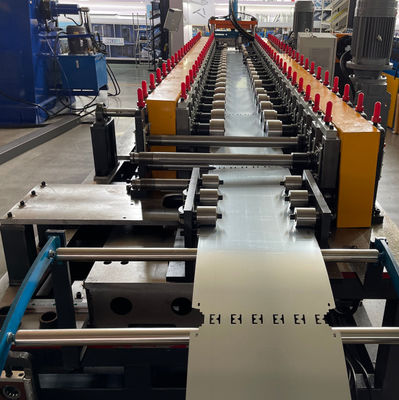

주 롤링 폼 머신의 경우, 우리는 이중 아치 프레임과 기어박스 내부를 설계했습니다.그리고 또한 조정 마크와 함께 설계이 설계로 기계가 안정적이고 정확하게 작동하도록 할 수 있습니다.

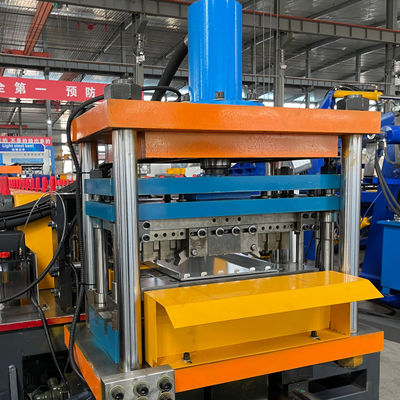

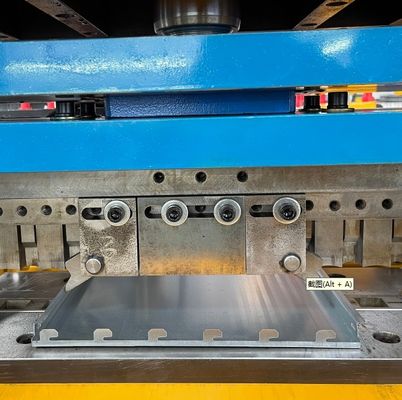

깎고 굽는 것은 조절 가능한 굽기 폼으로 더 정확한 빛 스위치 센서

PLC 제어 시스템:

1프로그래밍 가능한 미쓰비시 PLC를 채택하고, 후이추안 세로 제어, 시노스 주파수 변환기 속도 조절 중앙 자동 제어, 일본 이즈미 릴레이를 채택합니다.

2전체 생산 라인은 정형 기계와 수압 프레스 사이의 연결을 통해 중앙 자동 제어 방식을 채택합니다.

3. 알람 기능: 그것은 재료 부족 종료, 카운팅, 생산 종료 도달, 비상 정지, 곰팡이 햄, 제한, 등과 같은 알람 기능을 가지고 있습니다.

금속 슈퍼마켓 선반 후 패널 프로파일 제조 기계 작업 비디오 참조:
