제품 상세 정보:
|
| 용법: | LED 라이트 지지자 기계 | 제품 재료 두께: | 0.3 ~ 0.8mm |
|---|---|---|---|
| 제품 성형 속도: | / 분 2~8 Ｍ | 제품 길이 에러: | ± 1 mm/3m |
| 총 전력: | 13kw | 제어력: | plc |
| 펀칭: | 가지고 있습니다 | 사로 러: | 설명서 1 또는 수력입니다 |
| 강조하다: | T5 LED 라이트 박스 롤 성형기,유압 펀칭 롤 성형기,전단 프로파일 롤 성형기 |
||

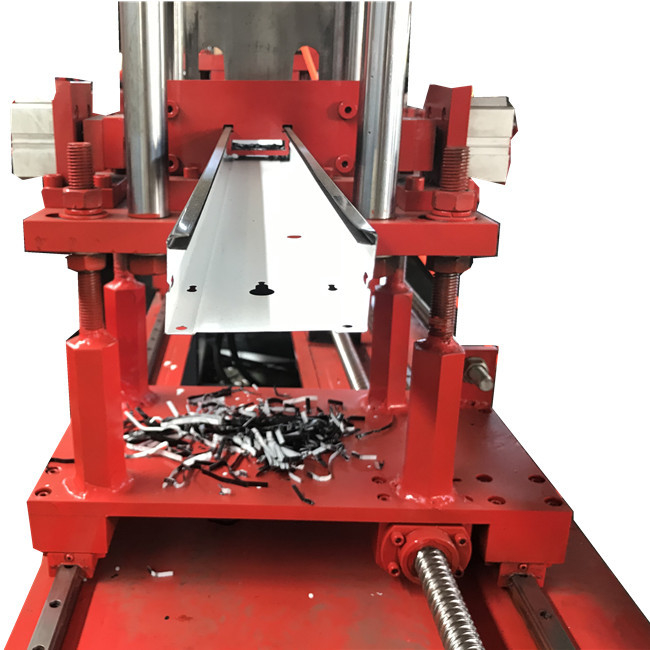

LED 라이트 박스 프로필 롤 포밍 머신 (T5 프로필): 비용 절감을 위한 완전 자동 금속 프로필 생산
만약 여러분이 전통적인 알루미늄 또는 플라스틱 LED 조명 박스 프로파일을 보다 비용 효율적인 금속 대안으로 대체하고자 한다면,LED 라이트 박스 프로필 롤 폼 머신 (T5 프로필 특성)이 기계는 완전 자동 대량 생산을 위해 고정도 알루미늄, 금속,또는 맞춤형 재료 프로파일 LED 조명 박스 제조에 대한 일관된 품질을 유지하면서 재료 비용을 절감.
역사적으로, LED 조명 박스 프로파일은 종종 더 높은 생산 비용과 함께 온 주사 알루미늄 또는 플라스틱에 의존했습니다. 오늘날 더 많은 고객이롤형 금속 프로파일두 가지 주요 이점으로:
우리는 귀하의 참조를 위해 상세한 도면 프로필 (프로필 A를 포함하여) 을 준비했습니다. 완성 된 금속 프로필이 LED 라이트 박스 디자인과 어떻게 조화를 이루는지 확인하려면 저희에게 연락하십시오.
LED 라이트 박스 프로필 롤 형성 기계는 끝에서 끝까지 자동화를 위해 필요한 모든 구성 요소를 통합하여 원활하고 중단되지 않은 생산을 보장합니다. 핵심 구조는 다음을 포함합니다.
기계 의 모든 부품 은 정확성, 내구성, 그리고 효율적 인 동작 을 위해 설계 되었습니다. 아래 에는 중요 한 사양 들 이 있습니다.
| 매개 변수 | 세부 사항 |
|---|---|
| 제품 재료 두께 | 0.3mm (LED 라이트 박스 프로필의 딱딱함과 무게에 최적화) |
| 제품 재료 너비 | 커스터마이징 가능 (현장 시공시 결정된 최종 너비) |
| 제품 형성 속도 | 2~8m/min (자신의 출력 요구에 맞게 주파수 조절을 통해 조절) |
| 제품 길이 오류 | ±1mm/3m (일관성 있는 프로필 부착을 보장하기 위한 높은 정확도) |
| 전체 장비 전력 | 13kw |
| 전원 공급 | - 장비 전력: AC 380V, 50Hz, 3단계 - 제어 전력: AC 220V, 50Hz, 단일 단계 (개정) |
| 구성 요소 | 매개 변수 |
|---|---|
| 세르보 피더 | - 공급 두께: 0.3-1.5mm - 공급 모터: 1.5kw - 공급 정확도: ± 0.1mm (정확한 재료 정렬을 보장) |
| 수압 펀칭 기계 | - 스탬핑 톤: 10t * 2 펀치 (다른 프로필 위치에 대한 구멍 생성 핸들) - 펀칭 도어 재료: Cr12MoV (높은 마모 저항, 긴 도어 수명) |
| 폼 머신 프레임 | - 구조: 통합 정사각형 튜브 용접 (80x80mm) - 사이드 플레이트: 25mm Q235 스틸 (정확한 형성을위한 강한 부담) - 공급 가이드: 가이드 플레이트 설계 (물질의 오차를 방지) |
| 롤러 폼링 | - 양: 22 개의 롤링 휠 그룹 + 6 개의 휠 직렬 메커니즘 (프로필 모양과 직선을 정화) - 소재: Cr12제철 (처리 및 완화, 경직성 HRC58-60°C) - 주축: Φ38mm (연소 및 강도를 위해 완화) - 주 셰프트 베어링: 6206 (당 측면 판, 부드러운 회전) |
| 메인 머신 드라이브 | - 모터: 4kw (변수 주파수 속도 조절) - 감소기: 4# 사이클로이드 감소기 - 변속기: 모터 → 사이클로이드 핀 감소 스핀 → 연결 기어 → 형성 바퀴의 동기 회전 |
| 수압 깎기 | - 수압 모터 전력: 2.2kw - 차단 모드: 종료 + 수압 차단 - 블레이드 두께: 3mm (깨끗하고, burr-free 절단) |
기계의 제어 시스템은 안정적인 작동을 보장하기 위해 신뢰할 수있는 고성능 구성 요소를 사용합니다.
우리는 롤 모양의 LED 라이트 박스 프로파일 (T5 프로파일 포함) 의 물리적 샘플을 준비했으며 기계의 전체 생산 과정을 보여주는 상세한 작업 비디오를 준비했습니다.롤링과 펀싱에서 형성 및 셰어링까지이 자원을 요청하고 기계가 어떻게 작업 흐름에 맞는지 시각화하려면 저희에게 연락하십시오.
프로필 크기를 조정하거나 구멍 위치를 수정하거나 다른 재료 유형에 적응해야 할 경우, 우리는 특정 LED 조명 박스 디자인에 맞게 기계를 조정할 수 있습니다.매개 변수에 대한 자세한 내용은, 도면 프로필을 보거나 사용자 정의에 대해 논의하려면 언제든지 저희 팀과 연락하세요
