C 펄라인 U 펄라인 M 펄라인 Z 펄라인 롤링 포밍 머신

C purline, U purline, M purline Z purline, C & Z purline 롤링 형성 기계

CZ 강철은 주요 구조를 구축하는 데 사용될 수 있으며, 깊은 가공 후, 그것은 건물 구조의 설계 요구 사항을 잘 충족시킬 수 있으며, 건물 구조를 더 안정적이고 신뢰할 수 있습니다. C 모양의 강철은 주로 건물의 일부 벽 빔과 산달우드 스트립에 사용됩니다. 이는 비교적 견고한 건물 구조를 얻을 수 있습니다.  Z 모양의 강철은 일반적으로 큰 철강 구조, 특히 공장과 같은 건물에서 사용되는 일반적인 냉형 강철이며 지진 저항성을 가지고 있습니다. 선반, 채소 온실, 가구: CZ 강철 은 또한 선반, 채소 온실, 가구 를 생산 하는 데 사용 된다.

사용 및 응용에 따라 purlines, 다음 유형을 설계 C purline, U purline, M purline Z purline, C & Z purline 롤링 형성 기계;

1가벼운 용량 펄라인 롤 폼 머신 (예를 들어 1mm에서 2.5mm까지 두께)

2중용 펄라인 롤 포밍 머신 (포름 두께 1.5~3.5mm 또는 4.5mm)

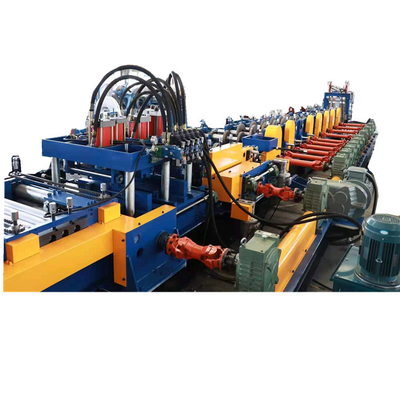

3완전 자동 CZ 펄라인 기계

4. C U Z M 펄라인 기계

5반자동 펄라인 롤링 폼 머신 (C에서 Z까지 핸들레인 또는 PLC 조정)

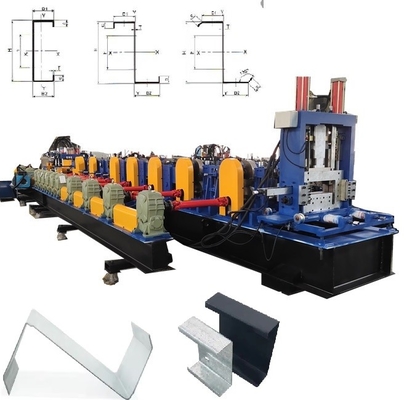

예를 들어 다음 크기를 가지고 완전히 자동 CZ purline 기계가 설계되는 방법을 보여줍니다: 당신의 참조를 위해 그 인기있는 크기를 가져, 그 모든 하나의 기계에 의해 만들어질 수 있습니다

필요에 따라 적절한 기계를 선택하는 방법

1. 재료 두께에 따라 기계 모드를 선택하십시오. 강도. 예를 들어, 미국에서는 SG550 완전 강철과 두께를 사용합니다.5mm 그리고 그 다음 우리는 기어박스 유형을 사용해야 합니다두께는 1.0mm에서 2.5mm까지이고 부드러운 강철만 사용하면 가벼운 CZ 펄라인 기계를 사용할 수 있습니다.

2. 아래의 폭을 고려하여 CZ purline 모드를 선택하십시오. 아래의 폭이 400mm 또는 더 큰 경우, 더 나은 우리는 무거운 의무 폼을 선택합니다.

3. CZ purline 모드를 선택, 자동 정도에 따라: 예를 들어 두께 범위를 자동으로 조정하고 싶다면, 당신이 PLC로 크기를 변경하고 싶다면,당신이 C에서 Z로 모양을 변경하고 싶다면 우리는 완전히 자동 폼을 선택할 수 있습니다.

4만약 CZ 폼을 선택한다면, 당신의 예산을 고려해 보세요.당신은 당신이 순회 엔지니어와 당신이 기계를 손쉽게 처리 할 수 있다고 생각한다면 한편으로 당신의 예산은 제한되어 있습니다, 연쇄가 변속기로 사용, 수동 조정.

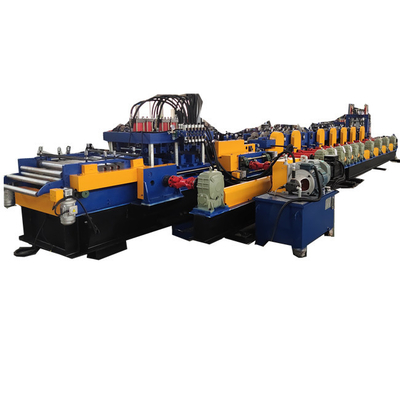

다음 부분에서는 자동 타입을 소개합니다.

평준화 부분에는 또한 세르보 모터가 있습니다. 입력 코일 너비가 변경되면 평준화 부분은 자동으로 조정합니다.

공급 평면 롤러 + 중립 롤러의 두 쌍. 공급 가이드 가이드 롤러의 앞과 뒷에서 독립적으로 움직일 수 있습니다.롤러가 왼쪽과 오른쪽을 별도로 조절할 수 있다는 것을 의미합니다.핸들 휠은 작동 쪽에 있어야 하며 전체적인 옆 이동 기능을 갖춰야 합니다.

허리 높이와 바닥 너비의 서보 조정, 서보 모터로 두께 조정 worm gear의 중앙 드라이브와 worm gear 조정,워크 기어와 베어링 위치에는 오일 주입 구멍이 있습니다., CZ는 수동 조절을 위한 교환입니다.

베어 커버와 견과류: 크롬화

형성 행: 16 행

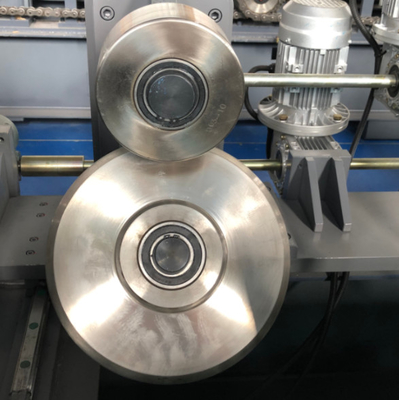

롤러 재료: Cr12, CNC 가공 후 HRC58-60로 열 처리, 정밀 회전

축 재료: 40Cr

셰프트 지름: 70/95mm

변속기 모드: 변속기

속도: 대략 20~40m/min

주 모터: 45 kW * 2 단위, 시멘스 AC 변속 주파수 모터

기어 감소기: K 시리즈

크기 조정 모터 전력: 2 * 1.5kw + 2.2kw, 시멘스 서보 모터 V90

다른 두께에 대한 롤러 클리어스 조정: 8 * 0.75kw (실제 설계에 따라)

직선화: 완제품의 직선을 보장합니다.

수압 절단: 추적 절단, 45도 회전, 폐기물 없습니다, 한 쌍의 잎과 하나의 모델

절단 곰팡이 재료: Cr12 mov

냉각 시스템: 물 냉각 윤활 시스템, 물 탱크와 펌프.물 탱크의 입구에 필터 스크린을 추가하여 물 잔해가 물 탱크에 들어가서 펌프를 손상시키는 것을 방지합니다.

전압: 460V, 60Hz, 3ph, (고객 요구 사항에 따라)

프레임의 상단에, 우리는 또한 servo 모터로 설계, 예를 들어 1.5에서 3.5mm 두께에서, 우리는 PLC 제어에 따라 자동 변경을 만들 수 있습니다,100% 정확할 수 있습니다..

슈퍼 두꺼운 또는 무거운 부하 유형을 처리 할 때 자동 스택러도 필요합니다.

다른 한편으로, 더 경제적인 디자인을 공유 할 수 있습니다 C & Z purline 롤링 형성 기계 당신의 참조: 이 유형 우리는 연쇄를 전송으로 사용할 수 있습니다 그리고 그 다음 비용은 더 낮을 것입니다.

CZ 펄라인 기계 펀싱 부분에 관해서는,우리는 당신의 참조를 위해 세 가지 유형을 가지고 있습니다:

1독립적인 펀싱, 더 많은 펀싱을 위해

2. 펀치하기 전에, 옆에서 펀치하는 경우, 우리는 펀치하기 전에 해야

3펀치 후, 아래쪽에서 펀치하고 끝에 가까이 있다면, 우리는 펀치 후를 사용할 수 있습니다.

이 펀칭은 구멍이 많이 펀칭을 하는 경우 좋은 것입니다, 이 유형에 의해 우리는 쉽게 돌을 변경하고 기계 작동 속도를 향상시킬 수 있습니다.

펀치 후:

만약 해결책이 한 개의 고정된 크기를 만들고 싶다면요?

당신은이 유형을 선택할 수 있습니다 중간 판 유형, 비용은 더 낮고 더 쉽게 사용할 수 있습니다.

더 많은 질문이라면 언제든지 연락할 수 있습니다.
