슈퍼 마켓 롤 포밍 머신

슈퍼마켓 롤 형성 기계.

슈퍼마켓 선반 롤 형성 라인은 자동으로 래프 패널 프로파일을 만들기 위해 설계되었습니다.그것은 가변 너비 롤 형성 라인이 유연한 길이와 세르보 제어 유연한 수압 펀싱 시스템으로 300-600mm에서 선반을 생산 할 수 있습니다, 많은 새로운 기능을 갖추고 쉽게이 밀링을 실행 할 수 있습니다. 셸프 패널 롤링 기계의 작업 흐름은 decoiler, 평준화, 측면 구멍을 뚫고,주 롤링 포밍 머신, 위아래로 굽는 가장자리를 그리고 수신 테이블로.

예를 들어 다음 그림 프로필을:

슈퍼마켓 선반 패널 샘플:

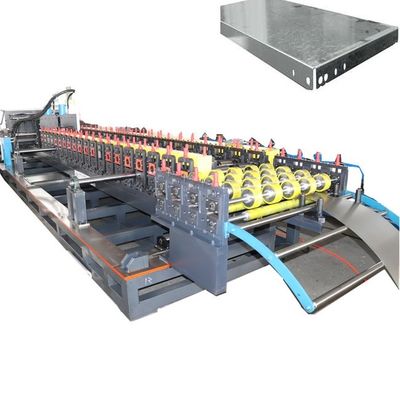

슈퍼마켓 선반 롤링 폼링 기계:

1주요 기술 매개 변수의슈퍼마켓 롤 형성 기계

1롤링 제품 사양: 너비 285mm ~ 685mm, 두께 0.8mm

2생산 속도: 6-8m/min

3펀칭 방법: 평준화 후 세로 공급, 수압 자동 펀칭 및 틈의 양쪽의 펀칭.

4- 수압 구동, 평면 펀싱 틈

5평준화 모터: 4KW

6. 5.5KW의 세르보 공급 모터

7- 수압 역 전력: 15KW 전하 (대 흐름 펌프)

8- 형성 그룹 수: 30 개의 형성 주 롤러

9설치 형태: 통합 철도 절단 벽 패널 체인 드라이브를 채택

10롤러 컨베이어 형태: 양쪽에서 슬립 타입 롤러 컨베이어를 채택하고, 한쪽은 자동으로 조절되며, 1.5KW의 조절 가능한 모터

11롤러 재료: 45 # 스틸, 단단한 크롬 접착으로 처리 된 표면

12스핀드 재료: 45 # 고품질의 강철

슈퍼마켓 롤 형성 기계특징과 장점:

14절단 및 뒤집기 방법: 수압 구동, 절단 및 뒤집기

15절단 블레이드, 도어 재료: Cr12 소화 처리

16전기 제어 시스템: 전체 기계는 산업 컴퓨터 PLC 주파수 변환 제어를 채택

단조로운 선반 기계는 롤링 롤로 다양한 사양의 완제품을 생산 할 수있는 단일 롤 형성 장치입니다. 기계는 주로 5T 풀기 기계로 구성됩니다.평준화 기계, 세르보 공급 기계, 첫 번째 작업 스테이션의 양쪽에 연속 구멍을 수압 뚫기 (피치 300),두 번째 작업장의 꼬리 틈을 수압 뚫고 머리에 4개의 긴 슬롯 구멍, 단조로운 형성 호스트, 형성 절단 및 뒤집기 장치, 수압 역, 컴퓨터 제어 캐비닛, 배charge 테이블, 그리고 다른 부품.

단조로운 기계는 두 개의 롤러 트랙의 분할 형태를 채택하고, 양쪽이 동시에 움직이며, 빠르고 단계없는 폭과 크기의 변화를 허용합니다.

선반 패널 기계 작업 흐름:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

슈퍼마켓 선반 패널 응용 프로그램:

슈퍼마켓 롤 형성 기계참고로 작업 영상:
