보드 스캐폴딩 플랫폼 강철 걷기 패널 스캐폴딩 보드 제조 기계

보드 스캐폴딩 플랫폼 강철 걷기 패널 스캐폴딩 보드 제조 기계

보드 스캐폴딩 플랫폼 catwalk 밸런াইজ 된 강철 걷기 패널 스캐폴딩 보드 제조 기계는 완전히 자동으로 대량으로 강철 걷기 패널을 만들기 위해 설계되었습니다.스캐폴드 철판은 건설 안전에 사용되는 스캐폴드의 중요한 부분입니다. 강철 스캐포드판의 사용은 나무 스캐포드판에 비로 인한 무거운 물 흡수와 극도로 미끄러지는 단점을 피합니다. 가볍고 고강하며 설치가 쉽습니다.고도로 재사용 가능. 양은 진료 및 진료되지 않은 당신은 당신의 필요에 따라 선택할 수 있습니다. 스캐폴드 강판은 원료로 Q195 ~ Q235 강철으로 구성되어 있으며 모든 종류의 스캐폴딩 시스템에 널리 사용됩니다.하지만 어떤 종류의 패널에 대해, 많은 종류가 있습니다, 예를 들어 다음 도면 프로필을 가지고 패널이 어떻게 만들어지는지 보여줍니다:

보드 스캐폴딩 플랫폼 catwalk 진열 철 도보 패널 스캐폴딩 보드 제조 기계:

기계 작업 흐름:

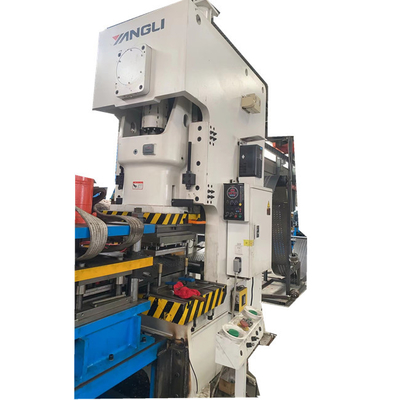

• 5 Ton hydraulic decoiler with the loading car- leveling and pinch roller- Pit- servo coil feeder-----punching machine-- cutting edge for easy shearing and do the side punching together-- pit again—leveling-- main rolling forming machine( two parts) for profile A and profile B both-- cutting connection holes and shearing ( for both profile A and profile B)--- hydraulic shearing with molding for make sure the shape beautful--- receiving table of 12 meters.

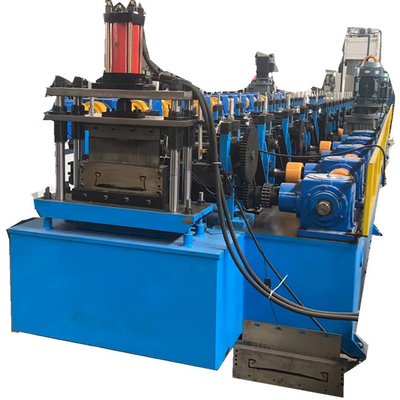

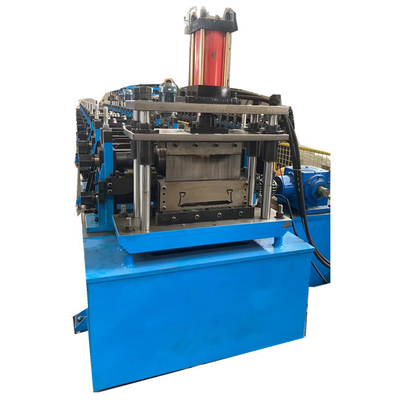

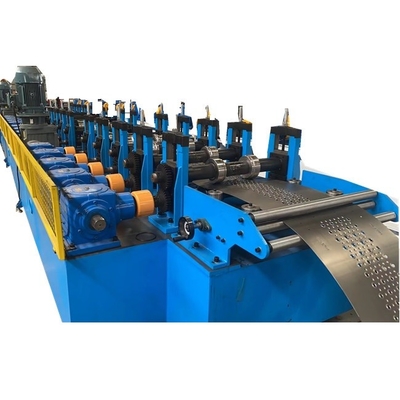

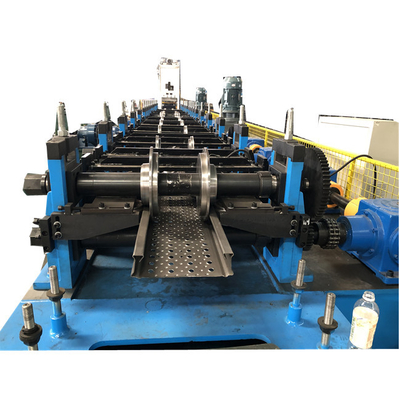

진열 된 강철 걸기 패널 스캐폴딩 보드 제조 기계

1롤러 스테이션: 18
2기계 프레임: 45 두께의 폼프 프레임
3. 최대 스핀 너비 지원: 380mm

4기계 프레임 재료: HT200 탄압

5평준화 롤러:80mm, 재료는 40Cr 소화.

6변속기:

8주요 기계 전력: 15kw ZQ500 감소 상자 및 속도 비율은 31.5

9기계 기반의 프레임은 탄소 강철으로 용접됩니다.

10셰프트 지름: 80mm, 56에서 58도에서 40Cr 소화로 만들어졌습니다.

11롤러 재료: GCr15, 전체에 완화 하 고 HRC56-62o까지 경직

12엔진 폭발성 등급: ExdIICT4

13모터 보호 등급: IP54

보드 스캐폴딩 플랫폼 응용 프로그램:
