제품 상세 정보:
|
| 동작 속도: | 15 내지 20은 1분에 잽니다 | 작업 전력: | 15kw *2 |
|---|---|---|---|
| 샤프트: | 엠보싱 롤러 포함 90mm 120mm | 프레임: | 400 Ｈ 강철은 용접되었습니다 |
| 샤프트 직경: | 90 밀리미터 | 원료 두께: | 0.8-1.5mm |
| 작업 속도: | 15~20m/분 | 샤프트 재료: | 템퍼링 처리된 견고한 45# 강철 |
| 유압력: | 5.5KW | 샤프트의 재료: | 45 강철 |
| 형성 스텝: | 28 롤러 스테이션 | 2개의 모터 드라이브: | 15KW * 2 |
| 기능: | 금속 데킹 기계 | 리시빙 테이블: | 스태커 또는 수동 하나 |
| 강조하다: | 복합 바닥 데크 롤 형성 기계,금속 바닥 롤 폼 머신,커스터마이징할 수 있는 금속 덱 롤 포밍 머신 |
||

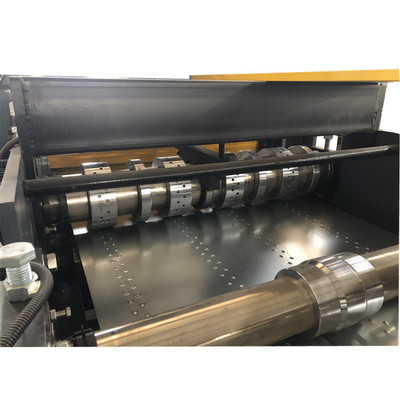

복합금속 바닥 롤링 폼링 기계
합성 금속 바닥 롤링 형성 기계는 금속 바닥 롤링 시트를 대량으로 완전히 자동으로 만들기 위해 설계되었습니다.복합 트래페소이드 및 재입구 80mm 복합 프로파일다재다능한 조합 프로필은 트라페소이드 팽창 능력으로 쉬운 서비스 고정을 허용합니다.
여기 몇 가지 인기 있는 디자인을 보여드리겠습니다.

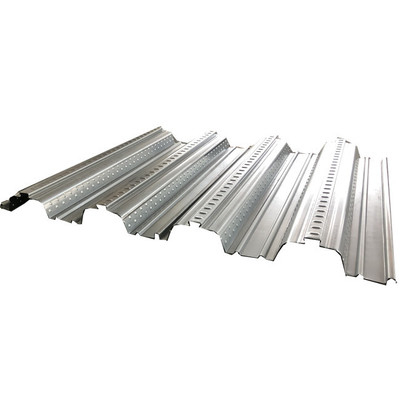

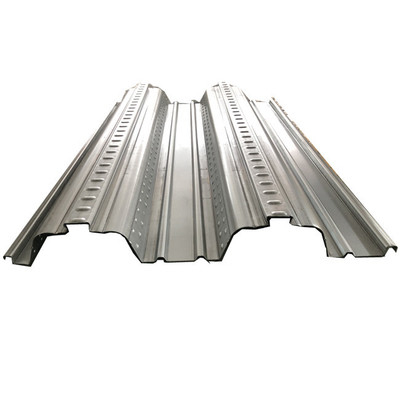

높이와 부각형이 다르기 때문에 입력 코일 너비와 고객의 요구 사항에 따라 데이터를 사용자 정의 할 수 있습니다.여기 당신의 참조를 위해 단일 프로필과 중복된 몇 장의 덱 사진이 있습니다:

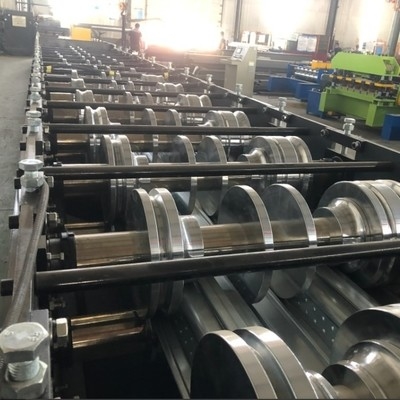

복합금속 바닥 롤링 폼링 기계
프레임 설계: 폼플릿 표면을 부드럽게 유지하고 스탬핑 할 때 표시하기가 쉽지 않습니다.
주요 부분 길이는 약 25000 × 1650 × 1500
주 부품 무게: 15300kg
전압: 사용자 정의
롤러 고정 장치: 두께 28mm의 중간 판
프레임: 400H 강철 용접
드라이브 모드: 두 개의 체인 및 체인 조정 장치
롤러의 재료:Gcr15, 표면 단단한 크롬 접착.
셰프의 재료: 45# 강철과 경직을 조정합니다.
셰프의 지름: φ 90mm 엠브로싱 롤러는 약 120mm입니다.
롤러 수: 36 롤러
주전력: 15*2kw

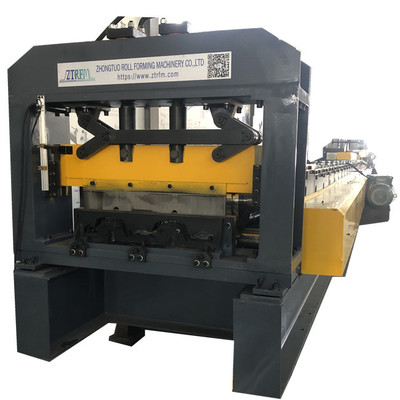

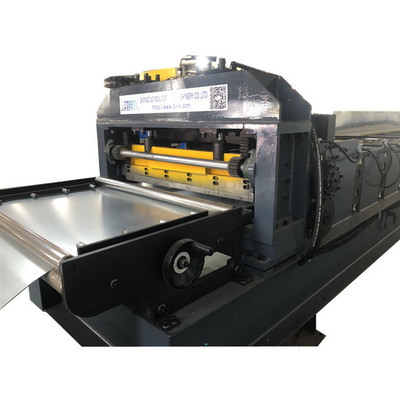

깎기 기계
특징: 안정성,정밀성 및 절단 속도를 보장합니다.
기능: PLC로 제어되는 자동 절단
그것은 수압 드라이브와 자동 위치를 채택하여 차원을 결정하고 목표 제품을 절단합니다.
블레이드 재료:Cr12 가열
전원 공급: 수력 전력
구성 요소: 한 세트 블레이드, 한 수압 탱크 및 한 절단 기계가 포함되어 있습니다.
당신은 가죽을 가죽에 넣을 수 있습니다. 당신이 추가하고 싶다면, 당신은 어떤 길이든 절단 할 수 있습니다. 그리고 기계에서 코일의 낭비를 줄일 수 있습니다.
이 금속 갑판 프로필은 구미 꼬리를 형성하기 위해 많은 측면 롤러가 필요하기 때문에 쉽게 만들 수 없습니다.
겹치는 효과에 대해서요
| 항목 | 매개 변수 세부사항 | ||||||||
| 가공자재 | 지명 및 PPGI | ||||||||
| 재료 두께 | 0.25-0.8mm | ||||||||
| 기계 프레임 | 360 # H 강철, 대각선 용접, 평준화 도구 측정을 채택 최종 프레임이 높은 정밀도를 보장하기 위해 | ||||||||
| 기계 사이딩 패널 |
|
||||||||
| 포밍 스테이션 | 20~38개의 역 (프로필에 따라) | ||||||||
| 롤러 기계 | 고품질 제45호 도장철,0.05mm 두께의 단단한 크로밍 가공 방법: 절단 - 굴착 - CNC 라딩 - 소화 - CNC 라딩 - 크로밍 |
||||||||
| 기계 셰프트 | φ80-90mm 고 경비 No.45 강철 처리 후, | ||||||||
| 기계 간격장치 | 고정도 CNC 라딩 | ||||||||
| 기계용 베어링 | 중국 헤어빈 라이어링 또는 SKF 국제 라이어링 (선택) | ||||||||
| 운전 시스템 | 2인치 체인 또는 기어박스 (선택) | ||||||||
| 기계의 전력 | 15kw-22kw ((프로필에 따라) | ||||||||
| 기계 작동 속도 | 8-12m/min 또는 10-30m/min (선택) | ||||||||
| 기계 조절형 | 기계 설치 후, 우리는 그것을 직접 테스트, 프로필 도면과 비교, 차이점은 0.5mm에서 제어 |
절단
| 종류 | 굴착형 베어링 |
| 블레이드 재료 | Cr12mov 소화 및 밀링 |
| 프레임 처리 | 전체 하부 프레임은 높은 정밀도를 위해 밀링 |
| 잎 가공 | 와이어 전극 절단, 하지만 상단 발드 직선 될 수 없습니다. 이것은 기술입니다 |
| 작업 | 수압형 |
스택어
| 종류 | 사용 설명서 | 오토(선택) |
| 길이 | 1.5m-2m | 6m 또는 12m |
PLC
| 주요 항목 | 매개 변수 세부사항 |
| PLC | 델타 (Delta) 또는 요청에 따라 |
| 인버터 | 중국 브랜드 (표준) 또는 귀하의 요청에 따라 |
| 터치 화면 | Mcgs (표준) 또는 귀하의 요청에 따라 |
| 인코더 | 중국 브랜드 (표준) 또는 귀하의 요청에 따라 |
| 전압/HZ/단계 | 380v/50-60hz 3단계 |
수압 펌프
| 주요 항목 | 매개 변수 세부사항 |
| 모터 | 3kw 중국 브랜드 또는 귀하의 요청에 따라 |
| 펌프 | 중국 브랜드 또는 귀하의 요청에 따라 |
| 소레노이드 밸브 | 중국 브랜드 또는 귀하의 요청에 따라 |
| 냉각 시스템 | 냉각 팬 |
바닥 진료 철강 갑판 롤 형성 기계 PLC 제어 시스템
기계 부품
| - 아니 | 이름 | Qty |
| 1. | 원통제 | 1 세트 |
| 2. | 롤 포밍 머신 | 1 세트 |
| 3. | 수압 절단장치 | 1 세트 |
| 4. | PLC 제어 상자 | 1 세트 |
| 5. | 수압 펌프 | 1 세트 |
| 6. | 출력 테이블 | 1 세트 |
