제품 상세 정보:
|
| 기계 틀: | 500# Ｈ 강철은 용접되었습니다 | 전압: | 380V/50HZ/3PHASE |
|---|---|---|---|
| 제어 금형: | PLC 제어 캐비넷 | 힘: | 7.5KW 2개 |
| 2개의 모터 드라이브: | 15KW * 2 | 형성 스텝: | 28 롤러 스테이션 |
| 롤러의 수: | 36개 롤러 | 샤프트 직경: | 90 밀리미터 |
| 전송: | 체인에 의해 | 회전 샤프트 재료: | 45# 강철 |
| 롤러 스페이서 처리: | 반대 녹이 스는 처리 | 무게: | 10 톤 |
| 롤러 수량: | 38 롤러 스테이션 | 기계 프레임 두께: | 20mm |
| 커팅형: | 수압 커팅 | ||
| 강조하다: | 효율 롤링 폼 머신,스틸 패널 프로필 롤링 형성 기계,수압 전 절단 롤링 폼 머신 |
||

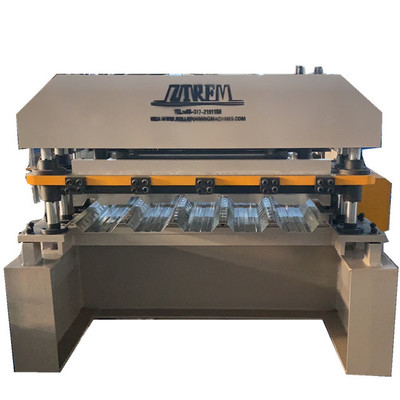

S텔 폼 데크 프로필 롤링 폼 머신
철강 패널 프로필 롤링 형성 기계는 완전히 자동으로 팩에 다양한 유형의 철강 패널 프로필을 만들기 위해 설계되었습니다.,먹이 테이블, 안내 장비, 롤 형성 시스템, 후단 시스템 (전기 0 수압), 제어 시스템 및 수압 스테이션.
냉동 형성 철강의 넓은 종류, 부분 모양, 개방, 반 폐쇄 및 폐쇄, 롤 형성 기계의 주요 제품은 냉동 형성 채널 철강, 각 강철, Z 섹션 철강,냉형 유선강, 파이프, 정사각형 튜브, 직사각형 튜브, 용접 튜브 모양, 롤러 셔터 문 등.그리고 길이는 필요에 따라 유연하게 조정할 수 있습니다.모든 길이 또는 두 배 길이로 공급, 모자 활용을 향상. 생산 프로세스는 또한 다른 요구 사항을 충족시키기 위해 펀치와 일치 할 수 있습니다.

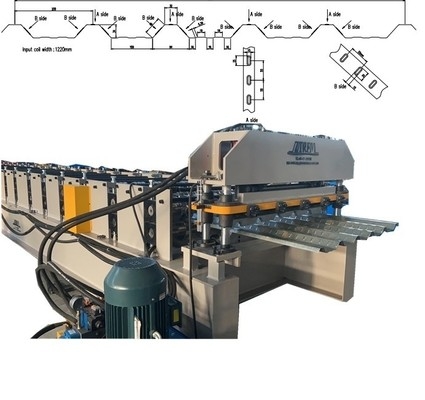

예를 들어 지붕을 위한 스틸 패널 프로파일을 가져와서 기계가 어떻게 설계되었는지 보여드리겠습니다.

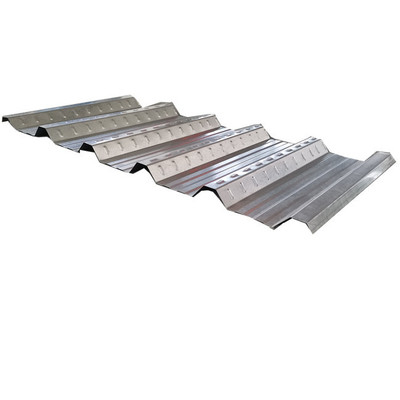

이러한 종류의 강철 패널 프로파일 대부분 우리는 벽 패널 지붕 데크 또는 다른 사람들을 위해 사용됩니다.
전차로 칠한 AZ 코팅 코일, 강도는 340 MPa에서 700 MPa까지, 두께는 0.5~1.0MM
생산 과정

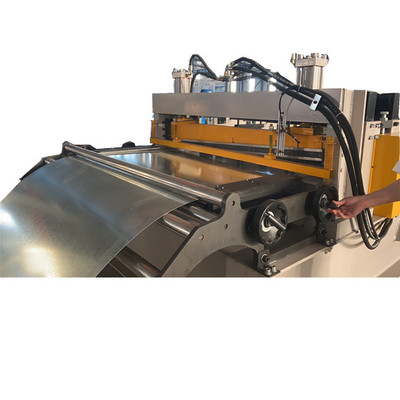

롤링→ 먹이→하이드롤릭 선단 →롤링 → 자동 깎기 → 수신 테이블

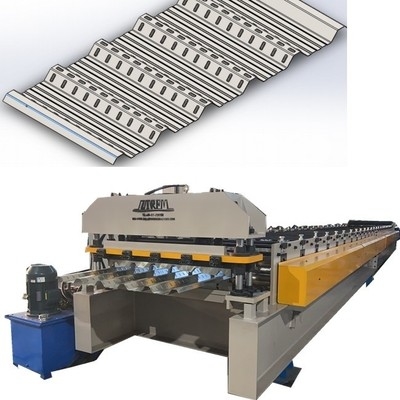

S텔 폼 데크 프로필 롤링 폼 머신
주요 부품 (포장 목록)
| 포장 목록 기계 부품 | ||||
| - 아니 | 이름 | 단위 | 양 | 언급 |
| 1 | 7T 수압 듀코일러 | 세트 | 1 | 자동 |
| 2 | 주 롤 펌프, 금속 엠보스링을 가진 수압 셰어링 | 세트 | 1 | 체인 드라이브 |
| 3 | PLC 제어 스테이션 | 세트 | 1 | 델타 브랜드 |
| 4 | 수압 오일 펌프 | 세트 | 1 | 냉각 시스템 |

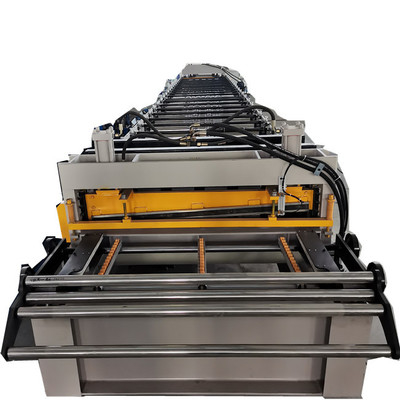

| 5 | 제품 수집 표 | 세트 | 1 | 수동/3m 길이 |
10톤의 수압 듀코일러와 로딩 캐리
B. 그것은 수압 오일 실린더를 채택하여 디코일러를 확장 할 수 있으며 코일 내부 지름에 맞게 적합합니다. 그것은 캔티레버가 장착되어 있습니다.
C. 모터는 코일을 구동하고 전진 및 역행뿐만 아니라 긴장으로 릴링을 할 수 있습니다.
D. 코어는 코일 내부 지름의 φ450 확장 범위를 보장 할 수 있습니다. 그것은 550 mm 지름을 보장하기위한 고무 밴드를 제공합니다.
운반 용량: 10톤
최대 코일 너비: 1250 mm
공급 속도: 0~20m/min (조정 가능)
수압 모터 전력: 5.5 kw
주파수 회전 조절 모터: 7.5KW
구조: 철판 및 프로파일 바에 의해 용접.
스틸 패널 프로필 롤링 형성 기계의 더 자세한 사항:
형성 속도:0-20m/min
전송 방법: 한쪽은 1 인치 더블 체인
다른 쪽은 운전을 돕기 위한 기어
주요 모터:총 37KW (18.5KW*2 모터) 리차오, 중국 유명 브랜드
우리는 또한 더 많은 종류의 금속 덱 롤링 형성 기계를 만들 수 있습니다. 예를 들어:
9/16′′ 스틸 포름 데크
7/8" HD 스틸 포름 데크
1인치 스틸 폼 데크
15/16′′ 스틸 포름 데크
1.5′′ 스틸 폼 데크
S형 갑판
