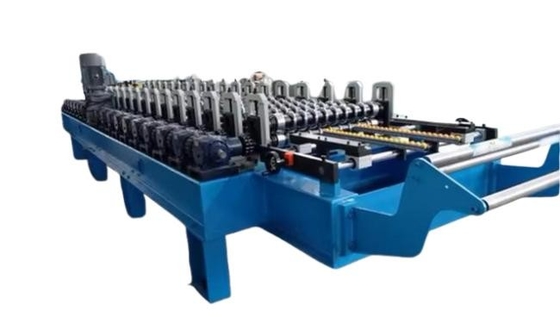

고속 류류 된 금속 지붕 엽 롤 폼 머신

고속 굴곡 금속 지붕 잎 기계

고속 융합 금속 지붕판 기계는 융합 금속 지붕판을 효율적이고 빠르게 제조하도록 설계된 산업 장비입니다.이 잎 은 내구성 때문 에 지붕 을 짓는 데 흔히 사용 된다이 기계는 금속판을 형성, 절단 및 원하는 파동 프로파일로 형성하는 과정을 자동화합니다.

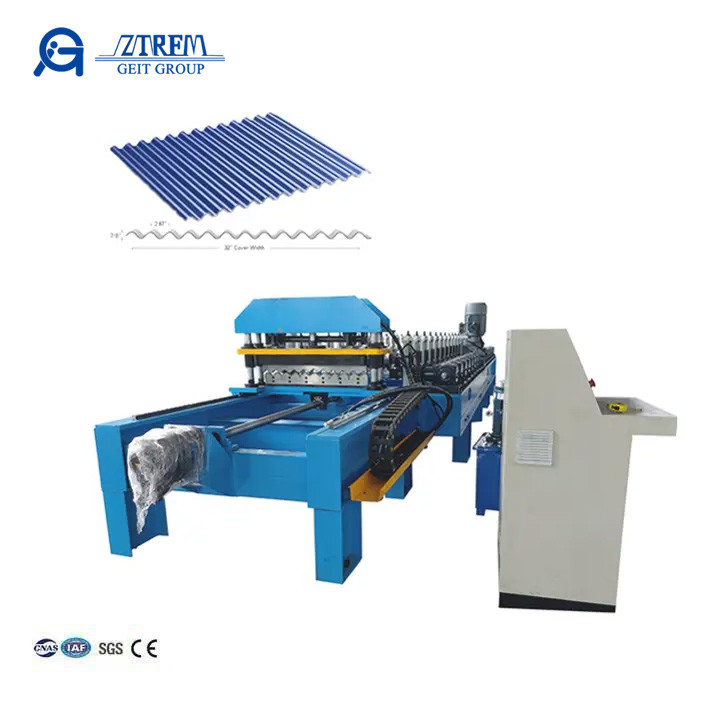

여기 그림 프로필과 완성된 제품이 있습니다.

처리 흐름:
배열자→축료자료→rollforming→cutting→제품의 수신

고속 굴곡 금속 지붕 잎 기계

먹이 장치
금속 코일은 롤러와 가이드 세트를 통해 기계에 공급되며 원활하고 지속적인 과정을 보장합니다.
1- 고무 롤러를 사용하여 원자재 표면을 보호합니다.
2손바퀴를 사용하여 원료의 다양한 두께에 대한 쉬운 조정.
3플랫폼 너비는 손바퀴를 통해 편리하게 조절되며, 철판의 가장자리를 보호하기 위해 내장 된 베어링이 있습니다.

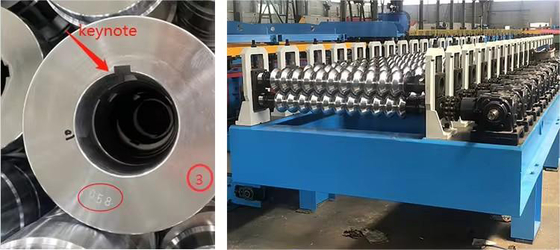

롤 포밍 장치
이 기계 의 중심부 는 금속 잎 이 류류 된 프로필 으로 형성 되는 곳 이다. 특별 히 설계 된 롤러 와 도형 이 이 부분 을 통과 시 금속 을 형성 한다.
1.45# 강철, 크로메드 처리 (Cr 두께:0.05mm), 반성, 경화, 강도를 높이고, 두꺼운 크로미드 좋은 강도 긴 서비스 시간.
2. 각 롤러 번호가 있고 키노트와 함께, 그것은 안정적으로 샤프트에 고정 할 수 있습니다

변속기
기어박스 변속기가 안정적이고 풀리지 않습니다.

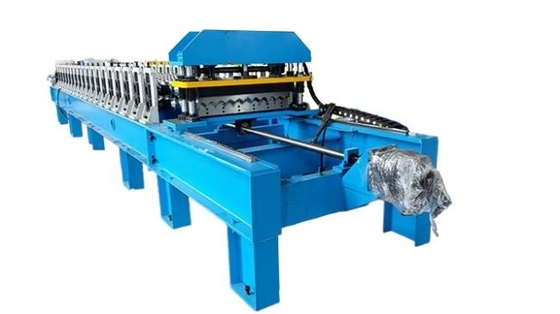

수압 절단장치

금속 가공판 이 파동화 된 후, 절단 메커니즘 을 사용 하여 원하는 길이 로 절단 한다. 이것은 절단 이나 회전 절단 과 같은 여러 가지 방법 으로 이루어질 수 있다.
1작업 유형:하이드라울ିକ୍ 서보 트랙 절단 서보 모터 5.5KW
2운전 방법: 기둥 유형에 따라 실린더
3수압 모터 전력:4kw
4절단 재료: GB-Cr12 열처리
5절단 길이 허용 ± 10m/2mm

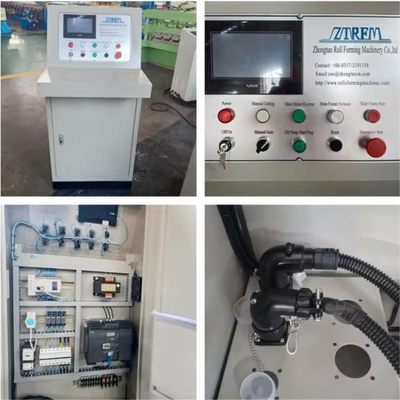

PLC 제어 시스템
현대 기계 들 은 조작자 들 이 매개 변수 를 설정 하고 생산 과정 을 감시 하고 필요 에 따라 조정 할 수 있도록 하는 제어 시스템 을 갖추고 있다.여기에는 터치 스크린 인터페이스 및 프로그래밍 가능한 논리 컨트롤러 (PLC) 와 같은 기능이 포함될 수 있습니다..
브랜드
PLC 브랜드: 델타
인버터 브랜드: 델타 로우 전기 부품: 슈나이더
코더: Omron
기능:
1항공용 플러그, 설치가 쉬워
2- 완전 자동 작동.
3운영 언어: 영어 (개인 맞춤 제공)
4국가 공동보험, 예비 부품 브랜드 시멘스 및 슈나이더

수력 역
7.5kW 모터, 냉각 시스템으로 장시간 사용할 수 있습니다.

자동 스택
3m 컨베이어

자동 스택
6m 자동 스택
