음향 장벽 패널 프로필 롤링 형성 기계

                                     방음벽 패널 프로파일 롤 성형기
방음벽 패널 프로파일 롤 성형기는 방음벽 패널을 대량으로 완전 자동화 방식으로 제작하도록 설계되었습니다. 음향 패널은 반향과 잔향이 너무 많은 주변 소음을 생성하여 듣기 어려운 공간에 가장 인기 있는 솔루션입니다. 음향 패널은 소리를 흡수하여 소리 반사를 최소화하고 음성이 명확하고 음량이 줄어드는 더 편안한 음향 환경을 조성합니다. 여기에서는 기계가 생산을 수행하는 방법을 보여주기 위해 몇 가지 도면 프로파일을 예로 들어 보겠습니다.

방음벽 패널의 경우 일반적으로 하단, 덮개 및 연결 채널의 세 부분으로 구성됩니다.

따라서 롤 성형기에는 다음과 같은 도구가 필요합니다.:

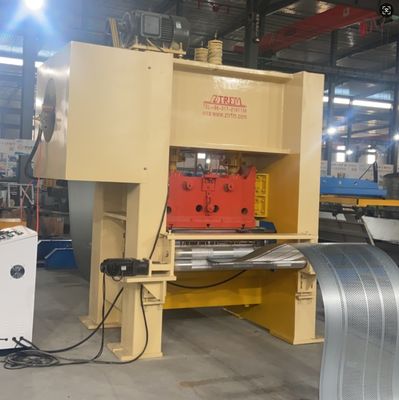

1. 생산 라인: 펀칭기. 이 기계 기능은 코일을 잡는 디코일러에서 시작하여 펀칭기로 이동하여 구멍이 있는 시트를 만들고 롤 성형기 또는 리코일러로 이동해야 합니다.
2. 두 번째 옵션은 생산 속도를 높이려는 경우입니다. 펀칭된 시트를 리코일러한 다음 하단 프로파일과 후면 프로파일에 대한 롤 성형을 수행할 수 있습니다.
3. 공장 면적이 제한된 경우 펀칭과 롤 성형을 하나의 기계로 할 수 있습니다.
다음 부분에서는 하나씩 소개합니다.

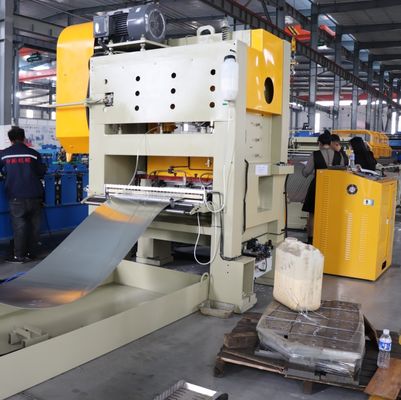

파트 1: 펀칭 라인:

작업 흐름: 유압 디코일러 -- 서보 피더 -- 펀칭 -- 텐션 및 리코일러

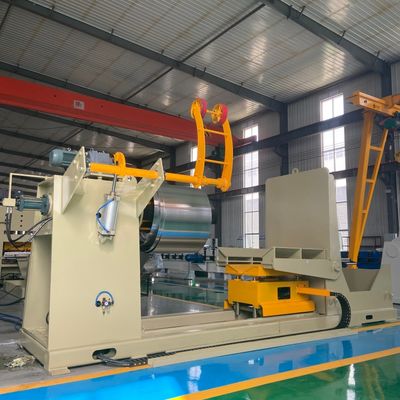

디코일러의 경우 수동형 또는 유압형을 선택할 수 있으며, 더 나은 자동형을 권장합니다.
펀칭기의 경우 중국 유명 브랜드 또는 일반 브랜드를 선택할 수 있습니다.
리코일러는 필수이며, 텐션 시스템이 있는 자동형입니다.

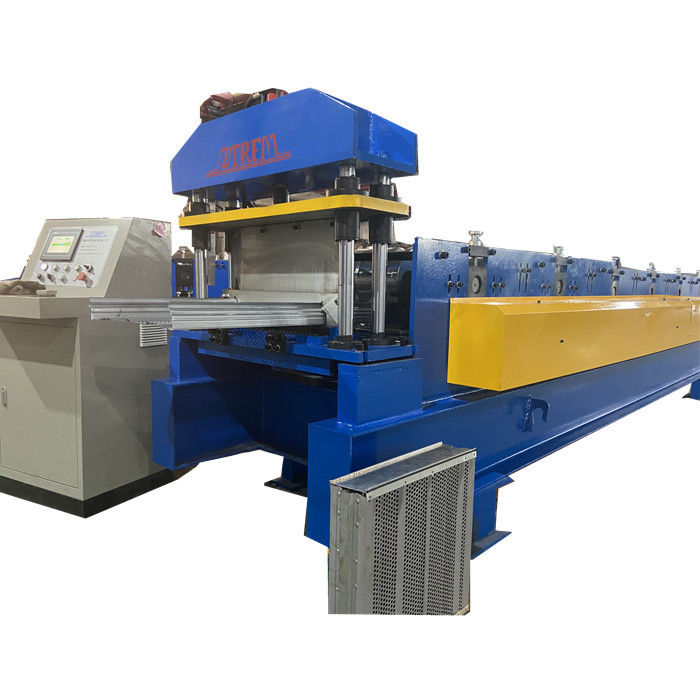

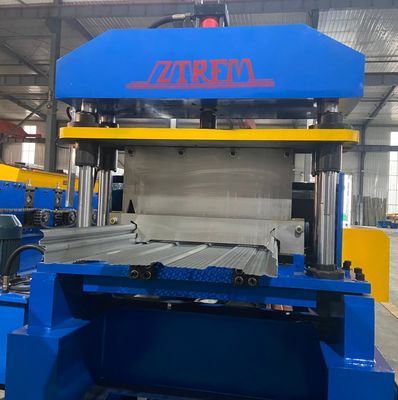

파트 2: 롤 성형기

방음벽 패널 프로파일 롤 성형기는 귀하의 요구 사항에 따라 완벽하게 맞춤화할 수 있습니다.
전송 부분의 경우 기어박스형 또는 체인형을 사용할 수 있습니다.
전단의 경우 서보 추적 전단 또는 정지 절단 설계를 사용할 수 있습니다.
여기에서는 기계를 설계하는 방법을 보여주기 위해 경제적인 유형을 예로 들어 보겠습니다.
1. 체인 정보: 장점: 이 설계는 기계를 더 강력하게 만들어 기계 수명을 연장합니다.
2. 인카운터의 경우 내구성과 정확성을 보장하기 위해 강력한 홀더를 사용합니다.

3. 롤러 및 샤프트의 경우: 장비 작동 중 롤러 잠금 캡이 풀리지 않도록 스러스트 패드와 키노트가 있는 이중 잠금 너트. 롤러의 키노트와 샤프트의 키노트가 단단히 일치하며
롤러가 미끄러지지 않습니다. 많은 공장에는 키노트가 없습니다.

4. 제어판의 경우 일반적으로 전체 Siemens 시스템을 사용합니다.

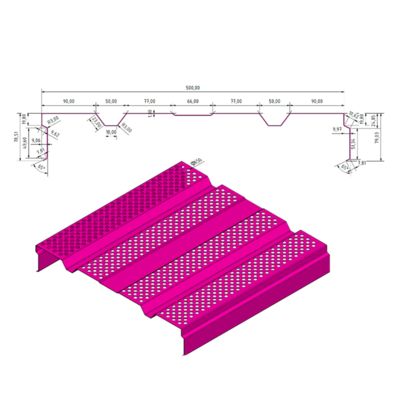

다양한 유형의 방음벽 패널 프로파일을 제작했으며, 참조용으로 더 많은 도면 프로파일이 있습니다.

귀하의 프로젝트에 따라 방음벽 패널 프로파일 롤 성형기를 완벽하게 제작할 수 있습니다.
