매우 인기있는 건물 지붕 및 측면 금속 PBC 패널 지붕 시트 기계

M이탈 PBCP고리R오프닝S핫M아신

작은 유류 금속 프로파일은 내구성이 있지만 무중력입니다. 사실,우리는 유류 또는 유류 지붕 판 기계를 생산하는 가장 좋은 기계를 심화하기 위해 노력하고 있습니다.지붕과 옆구리를 짓는 데 매우 인기 있습니다.. corrugated 금속 패널은 최근 현대 현대 지붕 및 사이딩으로 엄청난 인기를 얻었습니다.

우리의 지붕 잎 기계는 decoiler, 공급 및 평준화 장치, per-shear, 롤 형성 시스템, 수압 포스트 절단, 실행 테이블, 수압 역 및 PLC (통제 시스템) 으로 구성됩니다.450Mpa까지의 강도를 가진 표준 제품을 생산합니다, 긴 생산 라인, 최종 제품에 좋은 프로필 모양; 시간 절약 및 노동 절약, 생산 효율성이 크게 향상되고 현재 생산에 적합합니다.이 기계는 작동하기 쉽고 좋은 정밀도로 안정적으로 실행.

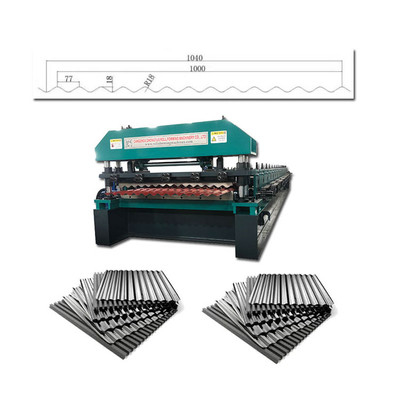

여기 그림 프로필과 완성된 제품이 있습니다.

PBC 패널 지붕 잎은 무엇입니까:

PBC 패널은 지붕 및 벽 응용 용도로 모두 사용할 수 있습니다. PBC 패널은 노출 된 고정 장치로 건물 구조에 고정되어 있으며 수평 벽 응용 용도로 자주 사용됩니다.

M이탈 PBCP고리R오프닝S핫M아신

처리 흐름:
배열자→축료자료→rollforming→cutting→제품의 수신

전체 라인의 기술:

먹이 장치
금속 코일은 롤러와 가이드 세트를 통해 기계에 공급되며 원활하고 지속적인 과정을 보장합니다.
1- 고무 롤러를 사용하여 원자재 표면을 보호합니다.
2손바퀴를 사용하여 원료의 다양한 두께에 대한 쉬운 조정.
3플랫폼 너비는 손바퀴를 통해 편리하게 조절되며, 철판의 가장자리를 보호하기 위해 내장 된 베어링이 있습니다.

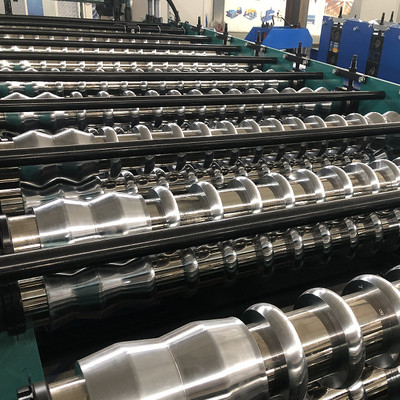

롤 포밍 장치
이 기계 의 중심부 는 금속 잎 이 류류 된 프로필 으로 형성 되는 곳 이다. 특별 히 설계 된 롤러 와 도형 이 이 부분 을 통과 시 금속 을 형성 한다.
1.45# 강철, 크로메드 처리 (Cr 두께:0.05mm), 반성, 경화, 강도를 높이고, 두꺼운 크로미드 좋은 강도 긴 서비스 시간.
2. 각 롤러 번호가 있고 키노트와 함께, 그것은 안정적으로 샤프트에 고정 할 수 있습니다

변속기
기어박스 변속기가 안정적이고 풀리지 않습니다.

수압 절단장치

금속 가공판 이 파동화 된 후, 절단 메커니즘 을 사용 하여 원하는 길이 로 절단 한다. 이것은 절단 이나 회전 절단 과 같은 여러 가지 방법 으로 이루어질 수 있다.
1작업 유형:하이드라울ିକ୍ 서보 트랙 절단 서보 모터 5.5KW
2운전 방법: 기둥 유형에 따라 실린더
3수압 모터 전력:4kw
4절단 재료: GB-Cr12 열처리
5절단 길이 허용 ± 10m/2mm

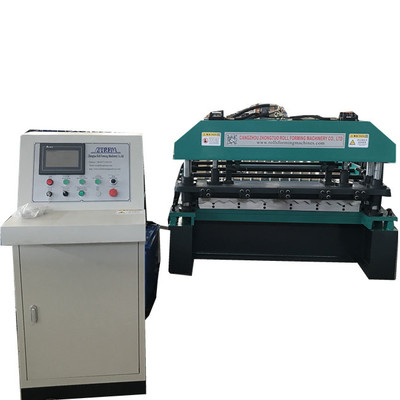

PLC 제어 시스템
현대 기계 들 은 조작자 들 이 매개 변수 를 설정 하고 생산 과정 을 감시 하고 필요 에 따라 조정 할 수 있도록 하는 제어 시스템 을 갖추고 있다.여기에는 터치 스크린 인터페이스 및 프로그래밍 가능한 논리 컨트롤러 (PLC) 와 같은 기능이 포함될 수 있습니다..
브랜드
PLC 브랜드: 델타
인버터 브랜드: 델타 로우 전기 부품: 슈나이더
코더: Omron
기능:
1항공용 플러그, 설치가 쉬워
2- 완전 자동 작동.
3운영 언어: 영어 (개인 맞춤 제공)
4국가 공동보험, 예비 부품 브랜드 시멘스 및 슈나이더

수력 역
7.5kW 모터, 냉각 시스템으로 장시간 사용할 수 있습니다.

자동 스택
3m 컨베이어

자동 스택
6m 자동 스택
