금속 박스 프로필 지붕 엽 롤 형성 기계 PLC 제어

금속B소P로필R오프닝S핫R오일링M아신

박스 프로필 지붕 시트는 현재 우리의 가장 인기있는 제품입니다. 그들은 매우 경쟁력 있는 가격에 오래된 파동 스타일의 현대적인 대안을 제공합니다. 시장에서,각 상자 프로필 지붕 잎 가격은 약 6미터당 0.5달러

어떤 상자 프로파일 지붕판?

상자 프로필 지붕 시트 6개의 프로필과 물이 흐르는 5개의 골짜기로 구성됩니다. 프로필은 32mm 깊이와 200mm 중심에 있습니다. 추가 지원과 안정성을 위해,두 가지 추가 갈비뼈는 롤을 할 수 있습니다..

GBR 지붕 제작사는 평면 코팅 철의 코일에서 박스 프로필 지붕 시트를 제조합니다. 이 기계는 롤 포밍 머신을 통해 처리됩니다. 기계는 모든 길이와 두께의 시트를 형성 할 수 있습니다.

박스 프로필은 1000mm의 효과적인 커버 너비로 헐리우드 금속 판에 대한 현대적인 대안입니다.그것은 또한 절단 아래의 모세혈관 구도를 가지고 있습니다..

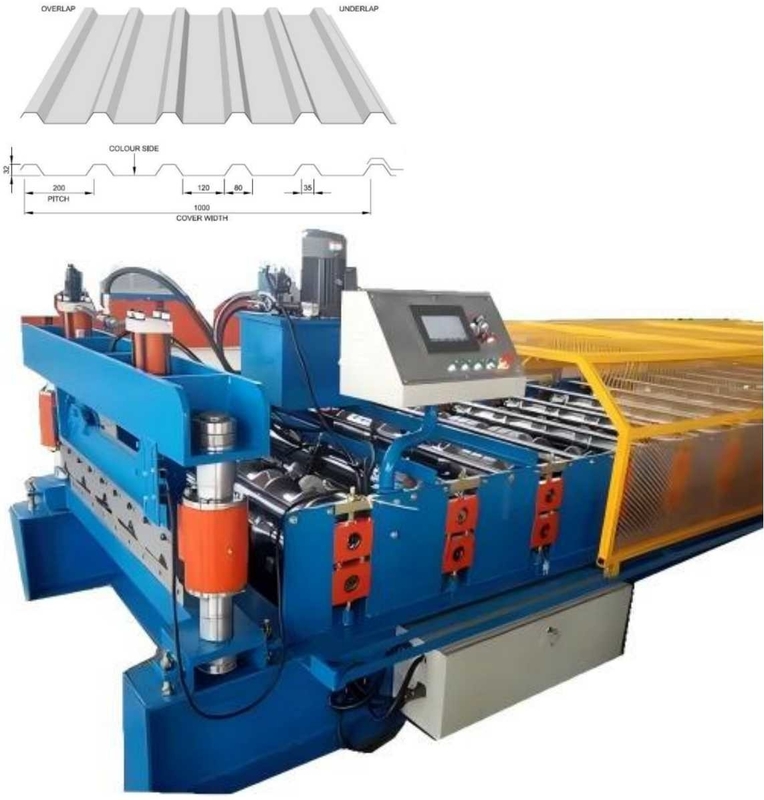

여기있습니다.도면 프로필 및 완제품s:

금속 상자 프로필 지붕 엽 롤링 기계의 레이아웃

롤 롤 롤 롤 롤 롤 롤 롤 롤

금속B소P로필R오프닝S핫R오일링M아신

자동 수압 열기

수압 앙코일러는 철강 코일을 잡고 구동하는 것입니다. 앙코일러는 최소한의 수동 노동으로 철강 콜리를 빠르게 교체 할 수 있습니다.uncoiler는 롤 전자가 코일을 돌릴 필요가 없음을 보장하는 피드백 시스템으로 구동그리고 롤링이 필요에 따라 회전하여 롤링의 가능성을 줄일 수 있습니다.

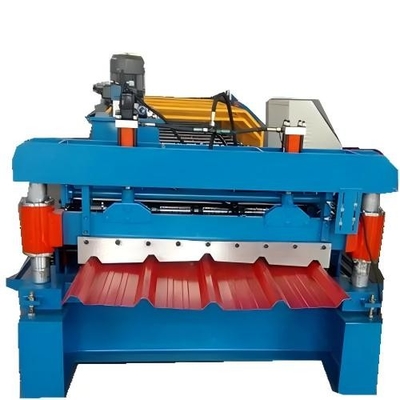

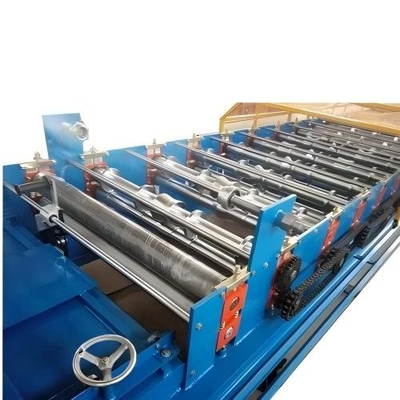

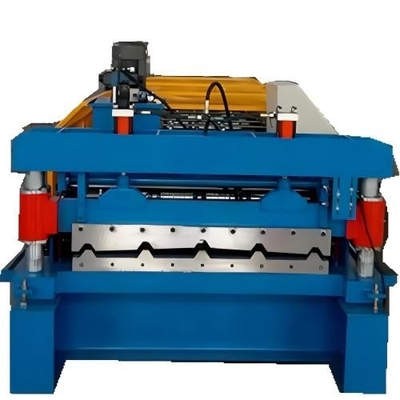

롤 포밍 머신

코일 재료: GI, PPGI, SS, HR, CR. 235-550MPA

두께 범위: 0.2-0.8mm

라인 속도: 15-20m/min

주력 모터 전력: 7.5KW

기계 전압, 주파수, 단계:440 V, 50 Hz, 3Phase

롤 스테이션: 20 스테이션

롤러 재료:ASTM 1045 크롬화 표면, 경도는 58-62도, CNC,

셰프트 지름: ¢76mm 재료: 소화 및 완화와 함께 ASTM1045

전송: 체인

기계 기본 프레임 H 빔 용접 강철을 채택

기판으로 기계 크롬 기둥

사고를 피하기 위해, 모든 드라이브 부분은 보호 코브를 채택

절단 단위

절단 유형: 수압, 펀싱 수압 장치와 연결

가리는 힘, 5.5KWAC의 수압 모터

수압 작동 압력: 12~16Mpa

형성 후 절단: 롤 형성 전에 필요한 길이로 장을 절단

절단 운동: 롤 형성 부분은 절단 때 멈추지 않습니다

블레이드 재료:Cr12 열처리

길이 측정: 자동 인코더 길이 측정, 브랜드: Omron

길이의 허용: 단위별로 +/- 1.5mm 최종 제품

제어 상자

프로파일 크기의 프로그래밍 설정: 제공

프로그래밍 가능한 절단 장치, 수량 제한없이 하나의 프로그래밍 사이클에서 다양한 길이 (운동 장비를 중지하지 않고)

절단 프로그램이 완료 된 후 장비의 자동 정지

운영 체제 언어: 영어와 중국어

전압, 주파수, 단계: 415 V, 50 Hz, 3Phase

길이가 정확하지 않은 경우 쉽게 수정할 수 있습니다.

컨트롤 패널: 버튼 타입 스위치와 터치 스크린

길이 단위: 밀리미터 (컨트롤 패널에서 전환)
