고강도중량비율의 B형 금속 지붕 데크 롤링 폼 머신

B형 금속 지붕 둥지 롤링 폼 머신

B 데크 프로파일은 수직 부하와 대막 절단 용량을 모두 제공하는 1.5 인치 깊이 구조적 지붕 데크입니다.넓은 갈비뼈는 프로파일을 일률적으로 갑판 위에 적용 된 지붕 시스템을 지원하는 이상적인 구조적 기판으로 만듭니다.. B형 프로파일은 일반적으로 10피트 또는 그 이하의 스펜 조건에 사용됩니다.

B-데크는 다양한 유형의 지붕 재료에 대한 지원 표면을 제공하는 1 1⁄2 ̊ 깊이, 넓은 리브 지붕 데크 섹션입니다.그것은 구조의 수직 힘 저항 시스템으로 측면 힘 분배를 제공하기 위해 2차 구조 구성 요소로 사용됩니다표준 덮개 너비는 36 ′′로 가루화 마감 또는 프라임 페인트.

W모자 그 종류B지붕 갑판?

B 갑판은 새로운 건설 프로젝트에서 가장 일반적으로 사용되는 지붕 갑판입니다. B 갑판이 1.5 ′′ 깊은 철 지붕 갑판 섹션이 가장 효율적이기 때문입니다.A형 지붕 데크와 F형 지붕 데크와 비교, B형 금속 지붕 덱은 가장 높은 강도/중량 비율을 가지고 있습니다. 모든 철강 제품과 마찬가지로, 가벼운 구간이 될수록 더 경제적입니다.그리고 B형 지붕 갑판은 A형 갑판과 F형 갑판보다 더 긴 범위에서 더 큰 부하를 견딜 수 있기 때문에, 금속 갑판 아래의 철지판은 더 멀리 떨어져있을 수 있습니다. 그 결과? 더 큰 지원 간격은 더 적은 지원과 건물 소유자에게 더 많은 절감으로 이어집니다.

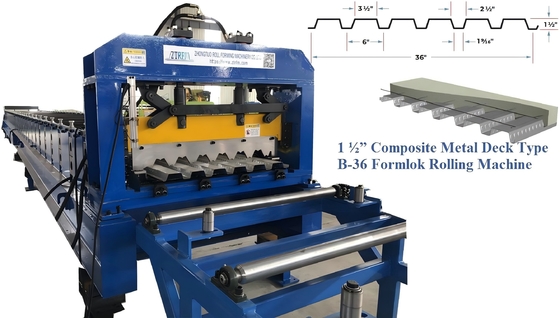

여기 표준 B 갑판이 있습니다.:

앞서 언급했듯이, B형 갑판은 새로운 건설 프로젝트에서 가장 일반적으로 사용되는 지붕 갑판입니다.B형 지붕 데크는 무게와 강도 비율이 높습니다., 더 경제적이며 더 긴 팽창에서 더 큰 부하를 운반 할 수 있습니다. 강철 지원이 B 타입 데크와 더 멀리 떨어져있을 수 있기 때문에 건물 소유자는 더 적은 지원물을 구입함으로써 비용을 절약 할 수 있습니다.

B형 갑판은 광범위한 응용 분야에 이상적인 넓은 리브 지붕 갑판입니다.

젤리화 바닥 덱 폼링 기계의 작업 과정

듀코일러 폼 셰어 최종 제품

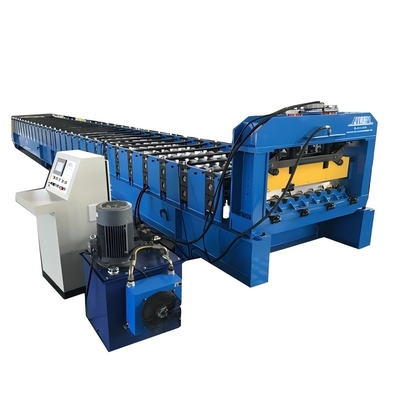

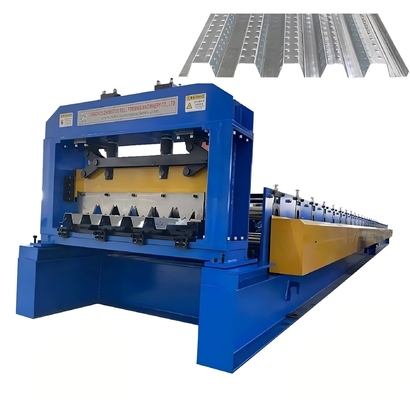

B형 금속 지붕 둥지 롤링 폼 머신

B 갑판 지붕 롤링 폼 머신의 주요 기술 매개 변수:

1) 구조: 25mm 중판으로 용접된 500H 강철

2) 주력력: 30KW 시멘스 모터

3) 포밍 스테이션:36 스테이션

4) 운전 방식:1.0′′ 쌍줄 체인 드라이브

5) 샤프트 지름:80mm

6) 최대 롤링 속도: 12-15m/min

7) 두께: 0.5-1.5mm 젤바니제철 또는 p 재칠판,G550Mpa

8) 재질 너비: 요청에 따라

9) 롤러의 재료:경화 및 크롬으로 코팅, 0.05mm의 표면

10) 블레이드 폼의 재료:Cr12, 58-62°C에서 진압

11) 절단 방법:하이드럴 폼 절단 (절단 중지)

12) 길이 절단 허용: +/-1.0mm

13) 수압: 16Mpa

14) 수압 전력:5.5kW

15) 컴퓨터 제어 시스템:타이완의 PLC 제어

16) 옴론 인코더, 일본에서 만든 길이 측정

17) 전기 요구: 380V, 50Hz, 3Ph

먹이 장치

1공급 장치에 2 개의 롤러가 있으며, 공급의 마찰을 줄이고 재료 표면에 경색을 피하기 위해 회전 할 수 있습니다.

2터치 스테인리스 롤러는 재료가 기계로 부드럽게 들어가고 재료 표면에 긁히는 것을 방지 할 수 있습니다.

3- 수동 바퀴로 먹이 폭을 조정하여 먹이를 더 정확하게 만듭니다.

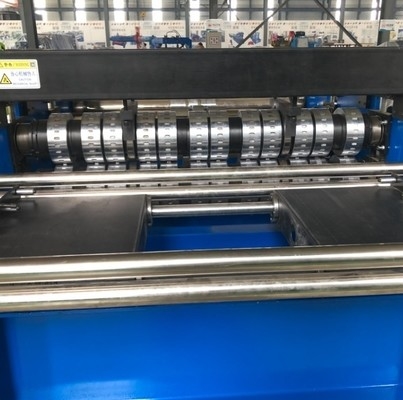

롤 포밍 장치

샤프트와 롤러에 대해, 일반적으로 ZHONGTUO는 매우 강한 샤프트와 큰 지름의 롤러를 사용합니다. 내부에 기어와 함께, 더 높은 속도와 더 나은 롤링 효과를 위해.

진료된 바닥 덱 폼링 기계의 롤러

일반 롤러에 비해 이 새로운 모델 롤러는 두 배 더 완화되고 열처리 시간을 연장합니다. 더 나아가 2-3mm 크로미드 매듭 없는 간격 장치와 동일합니다.

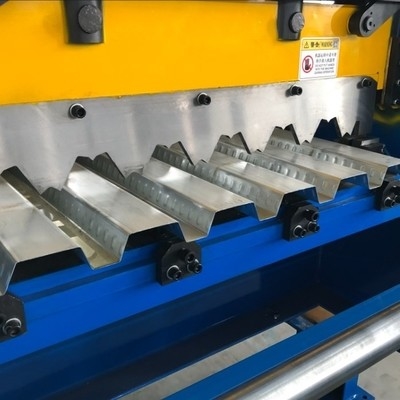

진열된 바닥 덱 폼링 기계의 깎는 부분

이 진열 된 바닥 데킹 형성 기계는 최신 기술을 채택합니다.

다음 그림에서 볼 수 있듯이: 칼은 네 개의 기둥으로 지지됩니다.

또한, 우리는 기둥의 내부면을 최소 마찰으로 개선하여 3-5 년의 수명을 연장합니다.

잎은 빔에 직접 고정되는 대신 빔에 맞게 설정됩니다.

일반적으로 잎은 빔에 나사로 고정되어있어 나사 구멍은 전체 압력과 역력을 견딜 수 있습니다.

이 새로운 진료 바닥 덱 형성 기계에서, 빔은 더 많은 압력과 역력을 공유합니다.

그래서 더 안정적이고 3-5년 정도의 수명이 길어질 것입니다.

PLC 제어 시스템

PLC 브랜드: 델타 (주) 타이완 PLC, 변환기 및 터치 스크린

● 인코더 브랜드: Omron

● 전기 부품: 슈나이더

●운영 언어:영어와 중국어 (또는 요청에 따라) 당신은이 부분에서 주문을 설정할 수 있습니다

조작이 정말 쉬워, 그리고 항공 플러그가 있어 기기가 도착했을 때 설치가 훨씬 쉬워집니다.

수력 역

● 수압 역 모터: 5.5 KW

● 수압유:46# 수압유

● 주요 부품:수압 탱크 세트

수압 오일 펌프, 두 개의 수압 파이프, 그리고 전자기 밸브
