제품 상세 정보:
|
| 벌채종: | 수압 커팅 | 색상: | 사용자 정의 |
|---|---|---|---|
| 펀칭: | 양리 브랜드 80 톤 | 무게: | 약 5T |
| 롤러: | 18-31 | 절단 길이: | 조정할 수 있는 정확 절단 폭 |
| 크기: | 맞춤형 | 전압: | 380V/50HZ/3PHASE |
| 샤프트 직경: | 80mm | 롤러 스탠드: | 주강 구조 |
| 유지보수: | 낮은 | 두께: | 0.8-1.5mm |
| 종류: | 범용 티어드롭 랙 직립형 | 커팅형: | 수압 커팅 |
| 소재: | 아연도강 | ||
| 강조하다: | 절단 선반 패널 롤 형성 기계,펀칭 셰프 패널 롤 포밍 머신,고급 선반 패널 제조 기계 |
||
S반S이스트S텔U빗R아크M아킹M아신
:셰일프 서식지는 분리 가능한 셰일프 시스템의 안전과 효율성에 매우 중요합니다. 그들은 냉형 펀칭 얇은 벽의 강철으로 만들어졌으며 잔류 처리 스트레스가 있습니다.밸브의 설계와 선택은 전체 밸브 시스템의 안전과 효율성에 필수적입니다., 빔, 및 선택용 액세서리. 선반 정형의 안정성은 사용 된 재료의 물리적 특성, 곰팡이 설계 및 제조 정확성에 영향을 받는다.
셸프 시스템 철직 랙 제조 기계는 롤 형성 과정에서 정확성과 정확성을 보장하기 위해 최첨단 기술로 만들어졌습니다. 지속적인 정확성과 높은 효율성,다양한 프로파일로 금속 판을 잘라줍니다. 공급 및 직렬 장치, 롤 형성 스테이션, 펀칭 및 절단 시스템,및 제어 시스템은 모두 정직 롤 형성 기계에 포함되어 있습니다.

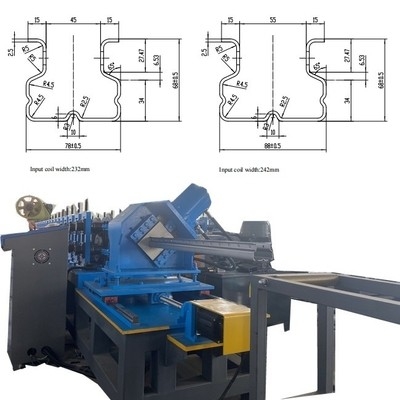

필요한 프로필 도면: 재료 두께 2.0 ~ 2.5mm
펀싱 부분에 대해서는, 당신이 좋아하는 디자인을 좀 더 잘 해주세요.
작업의 흐름직립 래크폼링 머신
S반S이스트S텔U빗R아크M아킹M아신
포장 목록...직립 래크 형식기계
| - 아니 | 이름 | 단위 | 양 | 언급 |
| 부분1 | 평준화 장치가 있는 5T 디코일러 | 세트 | 1 | 자동 |
| 부분2 | 찌개 기계 | 세트 | 1 | |
| 부분3 | 크터와 함께 주요 롤 전구 | 세트 | 1 | |
| 부분4 | PLC 제어 스테이션 | 세트 | 1 | 체인 드라이브 |
| 부분5 |
수압 오일 펌프 추적 절단 시스템 |
세트 | 1 | 델타 브랜드 |
| 부분6 | 제품 수집 표 | 세트 | 1 |
길이는 6m |

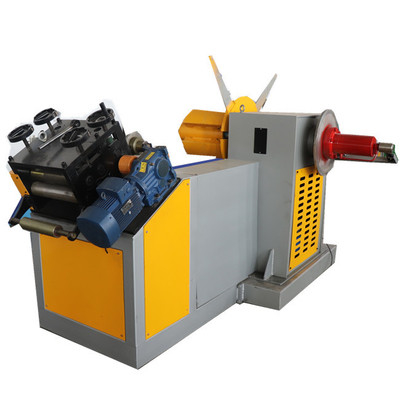

D에코일러평준화 기계로
| 작업 유형 | 자동차 타입 | |||||||
| 충전 용량 | 3 톤 | |||||||
| 코일 내부 지름 | 450-550mm (조정 가능) | |||||||
|
||||||||
펀칭 머신 펀칭 (Yangli Brand)
| 작동력 | 110 톤 |
| 구멍 펀치량 | 8홀s 한 번 |
| 작업 속도 | 1분당 60번 |
| 피더 | 세르보 피더 |
| 펀치 다이 | 세 세트 |
펀싱 폼 디자인에 대해:
1 세트 결합 된 폼은 3 세트 크기에 사용할 수 있습니다.
이 가격에는 1개의 작업 부품과 1개의 예비 부품이 포함되어 있습니다.

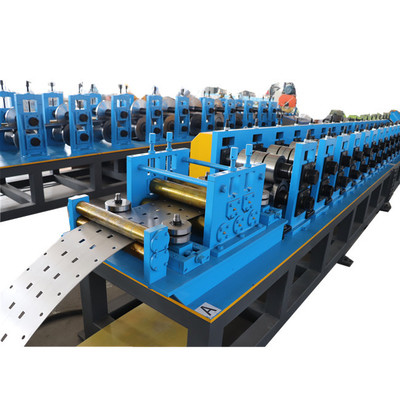

R포밍 시스템
| 롤링 샤프트 재료 | 40Cr | |
| 셰프트 지름 | 80mm | |
| 롤러 재료 | Cr12 HRC 56-58 | |
| 롤링 스테이션 | 18역 | |
| 작업 속도 | 0~20m/min | |
| 기계 프레임 | 철 casting 수직 구조 35 ~ 45mm, 또 다른 중간 판 각 계층 20mm 중간 판. |
|
| 기계체 | 밀링으로 용접된 철판 | |
| 자동차 브랜드 | 시멘스 | |
| 근로력 | 22kw (두 개의 모터 운전) 및 두 개의 선형 모터 | |
| 전송 | 사슬 | |
| 레벨링 스테이션 | 5개의 셰프트, 롤러가 없어진 모양 | |
| 직선화 | 4개의 수직 롤러 | |
| 변속기 변속기와 사이즈 변경을 위한 두 개의 서보 모터와 함께 단면: | ||
| 전체 긴 샤프트, 기계 프레임은 PLC 세트 크기에 따라 이동됩니다. 전체 프레임은 샤프트에 이동합니다. | ||
PLC 제어 시스템
| 주파수 브랜드 | 시멘스 (원본) | |
| PLC 브랜드 | 시멘스 (원본) | |
| 화면 유형 | 터치 스크린 & 버튼 | |
| 화면 언어 | 영어/중국어/또는 다른 언어 | |
| 커트 명령 | 네 | |
| 프로파일 길이 설정 | 네 | |
| 대량 프로그램 | 네 |

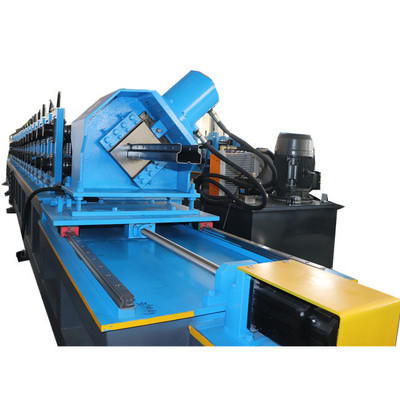

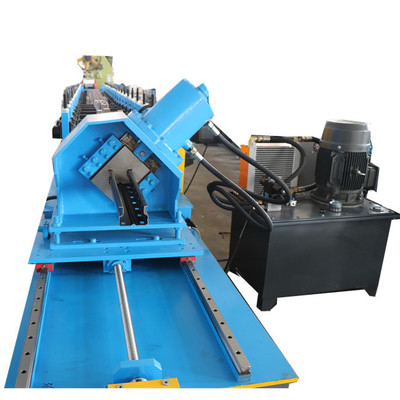

H수력세르보절단 시스템
| 수압 시스템 브랜드 | 유켄 표준 (중국 제조) | |
| 작업 유형 | 수압 가동 절단 | |
| 운전 방법 | 기둥 종류별로 실린더 | |
| 수압 모터 전력 | 5.5kw | |
| 절단 재료 | GB-Cr12 | |
| 절단 길이 허용 | ±1mm/3m | |
| 절단 기능 | 낮은 소리와 안정적인 작업 상태 |
P로덕트 수집 테이블
| 길이 | 6미터 |
| 너비 | 0.5미터 |
| 작업 유형 |
수압기 |
다른 크기의 절단 블레이드를 변경하는 방법?
다른 크기를 위해, 여기 절단 블레이드를 변경하십시오.
담당자: Amerilia cui
전화 번호: 008615127755788
