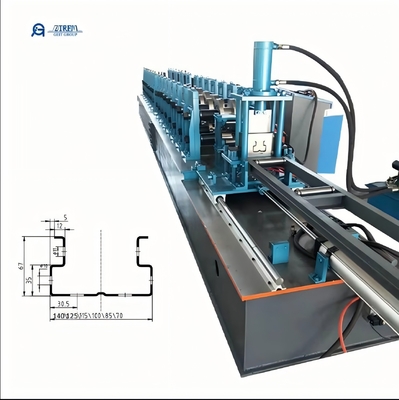

중량 용량 선반 브래킷 프로필 선반 시스템 강철 직립 랙 제조 롤 형성 기계

중량 용량 선반 브래킷 프로필 선반 시스템 강철 직립 랙 제조 롤 형성 기계

직립 래크 (또한 직립 또는 직립 기둥이라고도 한다) 는 크기와 설계가 부하 용량과 스타일에 따라 달라집니다. 예를 들어 L 모양 (빛 용량), C 모양 (중량 용량),무거운 용량을 위한 특수 C형구멍 (Tear Drop Design) 과 슬롯은 생산 중에 구멍을 뚫어 질 수 있습니다. 따라서 로드 빔은 정직 래크에 장착 될 수 있습니다.

팔레트 래크 정직 / 정직 래크 롤 포밍 머신 (Pallet Rack Uprights/Upright Rack Roll Forming Machine) 은 3′′ x 3′′ 표준 기둥 디자인과 5′′ x 8′′ 베이스 플레이트를 갖추고 있으며, 대량 정직을 완전히 자동으로 만들 수 있도록 설계되었습니다.정규 직무 상봉은 16 가이브 강철으로 구성되어 있으며 16,100 파운드 용량. 중량 정지판은 23,300 파운드 용량 (최대 36 인치 선반 간격에 기초한 일반 및 중량 용량) 의 14 가이드 철강 구조를 갖추고 있습니다.직립 기둥은 쉽게 구성 요소를 교체하기 위해 함께 볼트 디자인을 사용합니다. 빔은 2′′마다 조정될 수 있다. 정직 랙 (직직 또는 정직 기둥이라고도 한다) 은 크기와 디자인에 따라 부하 용량과 스타일에 따라 달라진다. 예를 들어 L 모양 (빛 용량),C 모양 (중심 용량), 중량 용량에 대한 특수 C 유형. 구멍 (Tear Drop Design) 과 슬롯은 생산 중에 펀치되어 로드 빔이 정직 래크에 장착 될 수 있습니다.무거운 직립 랙 두께 최대 2.5mm

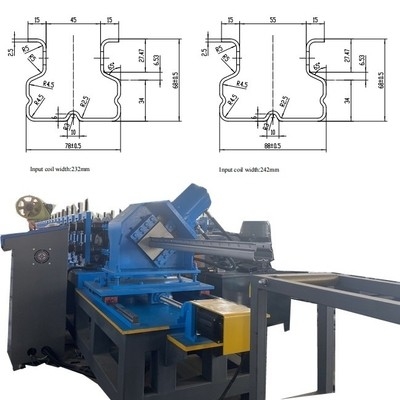

여기 몇 가지 그림 프로필이 있습니다.

W작업 흐름

중량 용량 선반 브래킷 프로필 선반 시스템 강철 직립 랙 제조 롤 형성 기계

MAIN 매개 변수

제품 설명

수압 듀코일러

1전력이 있어 자동으로 작동할 수 있어
2- 자동으로 코일 직경에 따라 코일에 적합하도록 decoiler 조정
3. Pneumatic 브레이킹 시스템
4압축 팔로 코일을 잃지 않도록
5속도 센서와 함께
6평준화 롤러: 위 3 + 아래 4

펀싱 기계
압력:63톤
브랜드: 양리 브랜드, 중국
속도: 60회/분
펀싱 머신에 설치된 서보 공급 장치

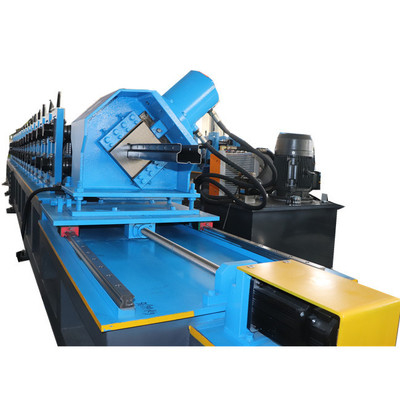

M도형 기계:
롤링 스테이션:19줄
셰프트 지름: 70mm
셰프트 재료: 45#, 탄압 처리
롤러 재료: GCr15, Cr12 소화
기계 구조: 아치 구조
기본 프레임: 용접 된 철판, 상자 구조
전송: 사슬로
주 엔진 전력: 11kw+11kw
절단 유형: 수압 절단
수력 역 전력: 5.5kw

PLC 전기 제어 캐비닛
PLC, 주파수: 델타 브랜드/시멘스 브랜드
저압 전기 부품: 유명한 브랜드
인코더: Omron 브랜드
