고속 래크 셸프 롤 포밍 머신

래프 롤 포밍 머신

용기 래프, 창고 래프 스터드, 직립 포스트 & 슈퍼마켓 스토리지 래프 직립 래프 프레임 프로필 기계 생산을 위한 젤로화 철강 래프 롤 형성 기계 설계

맞춤형 랙 프레임

맞춤형 랙 프레임 도면

세క్షన్ 래크 스톱 도면

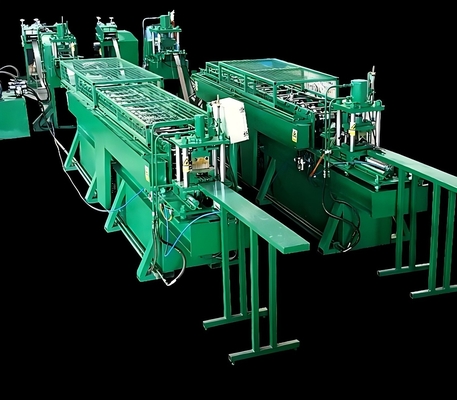

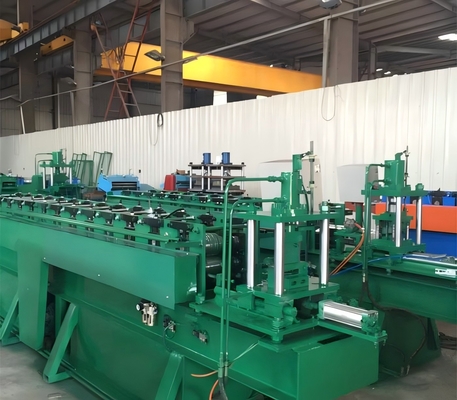

래프 생산 라인 프로세스

2in1 롤러 라이트레이터 →서보 피더→ 가이드 장치 → 하이드로릭 펀치 → 롤 포밍 기계 → 썰기 장치 (칼 포함)→ 완제품 래크

래프 롤 포밍 머신

기계 목록

2인1 롤러 직렬기

1, 타입 수동 확장

2, 매개 변수

1) 수동 방출

2) 코일 무게:<2T

3) 코일 내부 D:φ450mm-φ530mm

4) 최대 너비 200mm

5) 두께00.4-1.6mm

6) 직선 롤러: 7개

7) 힘.1.5kW

세르보 피더
3.1 최대 공급 너비:200mm
3.2 공급 두께: 0.4-1.6mm

3.3 모터, 0.85KW ((야스카와)

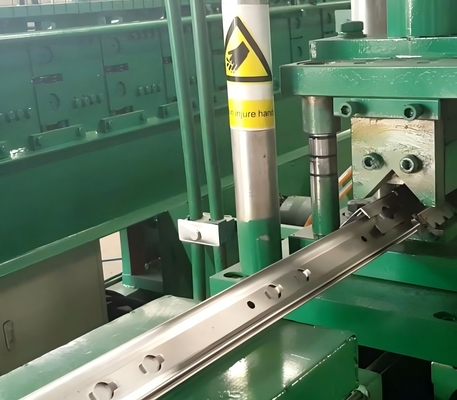

수압 구멍 뚫기 시스템

3.1 기능:수력 펀치 틈
3.2 구조: 길이를 설정, 자동 길이를 측정, 자동 위치 설정 거리에 도달 정지 작용, 수압 실린더로 구동 된 펀싱 도어, 스탬핑 자동 종료.
3.3 수압 시스템 작동 압력:16MPa
3.4 수력 역:15KW ((수력 펀치 홀/시어 같은 역을 사용)

가이드 장치

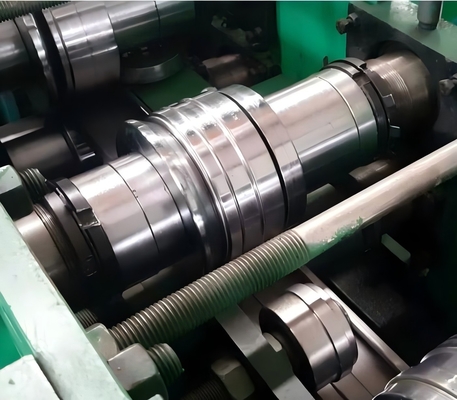

주형 기계 (36mm의 패널 너비)

5.1 롤러 형성: 14 스테이션, 그리고 Rub-roll을 추가, 표면 프로파일 스크래치하지 않도록.

5.2 사이드 패널: T.18mm, A3 스틸 중용

5.3 롤링 속도: 2-8m/min.

5.4 롤러 재료:#45, 전체 완화, 경도는 HRC56-62 °C.
5.5 모터 전력: 4KW
5.6 메인 롤러: ¢ 65mm,45 #.
5.7 장비 기지: 45 # H 타입 용접된 철판을 사용함.
5.8 변속기: 체인 드라이브
5.9 안전성: 전면적으로 비상 정지 버튼이 설치되어 있으며, 비상 상황에서 손쉽게 처리하여 장비와 운영자의 안전을 보장합니다.그리고 체인 및 직원의 다른 장비는 쉽게 보호 커버로 덮여있는 부상 전송 섹션으로 이어질 수 있습니다, 노동자의 안전을 보장합니다.

평평한 수집 래크
전기 제어 시스템
전체 라인은 PLC 제어, LCD 터치 스크린, 인간-기계 인터페이스입니다. 사람들은 PLC와 상호 작용합니다.자동으로 실행하도록 프로그램을 설정하는 운영자 (프로그램 가능한 제어) 및 제어 프로세스 모니터링, 생산 라인 운영자 제어 및 제어 매개 변수를 수정하고 장비 상태와 매개 변수 및 오류 표시를 실시간 모니터링.조정 가능한 길이는 조절할 수 있습니다.장비 작동 상태 및 오류 표시를 실시간 모니터링.
조작 수동 / 자동 두 스타일. 수동 및 자동 전환 기능: 수동 모드에서, 독립적인 작동, 간편한 유지 보수 될 수 있습니다. 자동 모드에서,전체 생산 실행을 수행, 시작하기 위해; 보드 전체에 비상 정지 버튼, 비상 상황을 처리하기 쉽고, 장비와 운영 인력 안전 보장.

브랜드의 기계의 주요 부품:
PLC 제어 시스템: 시멘스
인버터: 타이완 실린
코더: Omron
터치 스크린: 시멘스
일부 부품은 슈나이더 브랜드 장치입니다.

래프 제품i장비 장점

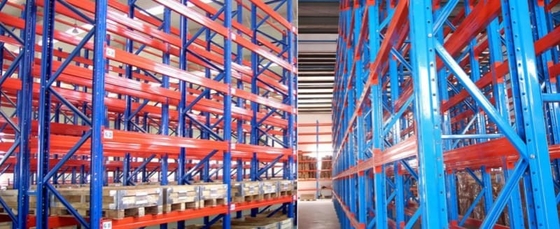

1, 라크 스토리지 생산 라인 가벼운 스토리지, 중량 스토리지, 무거운 스토리지 생산.

2, PLC 제어 시스템, 자동 및 손잡이 쉬운.

3, 완화 과정으로 품질 좋은 롤러, 경도는 HRC60-65 °C에 도달합니다.

4'Cr12 절단 칼로 추적 절단 시스템'
