스트루트 채널은 전기 산업 또는 구조적 지원을 위해 건설에서 사용되는 표준 냉동 롤 형성 철입니다. 일반적으로 금속 코일 스트립에서 형성됩니다.롤은 추가적인 딱딱함을 제공하기 위해 입술로 열린 채널 섹션으로 형성됩니다.. 기본 스트루트 채널 크기는: 41*41. 21*21, 또한 일부 사용자 정의 모양.

스트루트 채널 롤 형성 기계는 태양광 광 발전 장착 시스템의 스트루트 채널의 생산 요구를 충족시킬 수있는 강력하고 다재다능한 장비입니다.높은 정밀도와 같은 특징을 자랑합니다, 긴 서비스 수명, 조작의 편의성, 다양한 선택 기능 및 사용자 정의 옵션을 제공합니다.

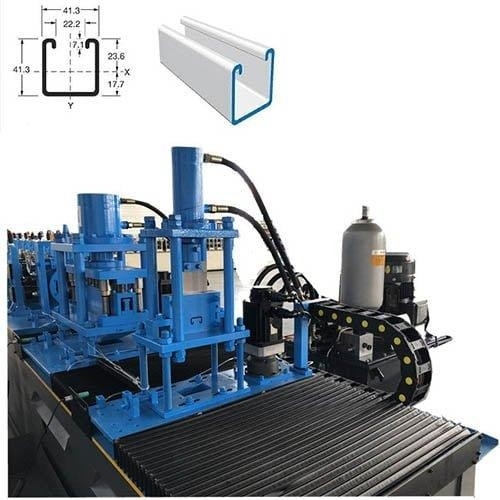

프로파일 그림

표본 표시

작업 흐름

미국용 스트루트 채널 롤 폼 머신 4인 1

장비 의 장점

1생산 라인은 초고속 펀칭 머신과 Skd11 재료 곰팡이를 사용해서 1분 안에 12미터의 보드를 펀칭할 수 있습니다.

2생산 라인은 4개의 다른 높이 프로파일을 생산할 수 있어 다중 사양 생산과 바닥 공간을 줄일 수 있습니다.

3절개의 변형을 줄이기 위해,이 장비의 절단 후 장치 아래에서 위로 절단 방법을 채택합니다.

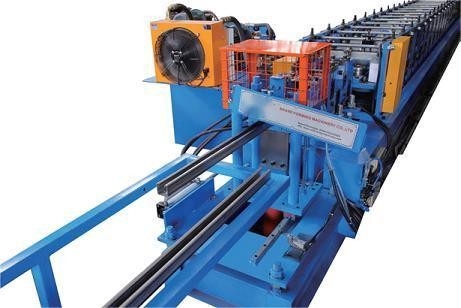

재료의 스트루트 채널 롤 포밍 머신 4 in 1 For USA ((럭셔리 타입)

1재료 두께: 2.0-2.5mm

2적용 가능한 재료:GI/GL/PosMAC

3.물질 강도: 235-390Mpa

4먹이 너비: 약 98-179mm

기계 분해에 대한 소개

1.5T-600 수압 열기

철강 롤 수축 및 정지 내부 구멍의 수압 제어

최대, 공급 폭: 600mm

코일 내부 지름: 508 ± 30mm, 외부 지름: 1500mm

최대 용량: 5톤, 모터: 3KW, 주파수 변환 속도 조정

오일 펌프 모터: 3KW

자동 공급 전력 및 자동 종료 장치를 증가

액체 압력 팔 장치

2평준화 장치

상위 3번, 아래 4번, 그리고 7번 롤러 평준화 장치

공급 가이드 레일과 함께, 주요 프레임은 H450 강철으로 용접됩니다.

축은 45#의 강철으로 만들어집니다.

직경 = φ90 mm, 정밀 처리

전력: 3kW

3.세르보 공급 장치

4.63T 양글리 실린더 펀싱 머신

63 톤의 고속 펀치에는 롤 폼을 만들기 전에 펀치 모델 세트가 있습니다.

펀치에는 모든 쪽에 안전 커버가 있고 한쪽에는 문이 있습니다.

PLC 시스템으로 제어됩니다.

공급 모터는 세르보 모터에 의해 더 정확합니다. 세르보 모터 전력은 3KW입니다.

5.펀칭 폼

6.수압 전 절단 장치

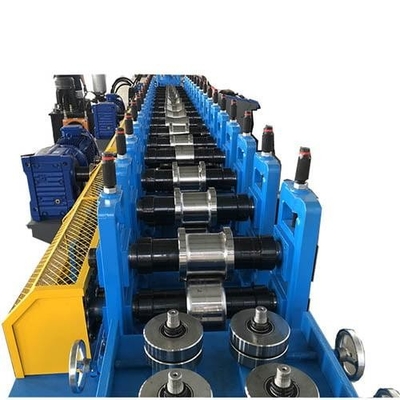

7롤 폼링 밀

공급 가이드 레일과 함께, 주요 프레임은 H400 강철으로 용접됩니다.

옆벽 두께: Q235 T18mm

넥타이 막대: ф22 가루화

롤링 휠은 레이어 스틸 GCR15 (= EN31 스틸) 정밀 처리를 사용하며, 표면은 0.04mm 두께의 단단한 크롬이며 표면은 거울 처리 (더 긴 서비스 수명, 더 강한 강성);

셰프트는 45#의 강철으로 만들어졌으며, 완화 및 완화 열처리, 단단한 크롬으로 덮여 있습니다.

직경 = 80mm, 정밀 처리

기어와 체인 움직임은 약 22단계입니다.

주 모터 (Poli Lai 브랜드) = 15kW, 주파수 속도 조정.

8.냉각 시스템

9.하이드라믹 포스트 절단 장치

절단 포스트, 절단 정지, 먹이없이 두 조각 절단 디자인

수압 모터: 5.5kW

절단 도구 재료: CR12Mov (= SKD11, 최소 100만 절단 수명) HRC58-62도까지 열 처리

절단 힘은 호스트의 독립적인 수압 스테이션에 의해 제공됩니다

10.수력 역

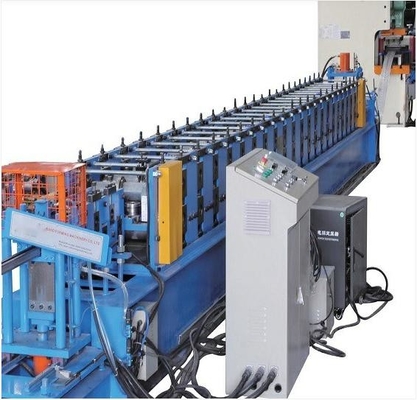

11PLC 제어 시스템

자동 제어량 및 절단 길이가

터치 스크린에 생산 데이터 (생산 대량, 생산 조각 수, 생산 길이 등) 를 입력합니다.

자동으로 생산을 완료

PLC, 인버터, 터치 스크린, 인코더 등

12출구 래크

동기 부여가 없는데, 두 대가 있고, 롤링 휠이 있고, 쉽게 움직일 수 있습니다.
