유니스트루트 롤 포밍 머신 케이블 트레이 재료 1.5-2.5mm의 두께 범위

유니스트루트 롤 포밍 머신

대부분의 케이블 트레이 재료는 전진제철, 열로 굴착 및 냉로 굴착 철, 스테인리스 스틸입니다. 재료의 두께 범위는 1.5mm-2.5mm입니다. 가장 인기있는 크기의 스트루트 채널 프로필은 41 * 21입니다.,41*41, 41*62,41*82.

우리는 C 채널, 유니스트루트, 태양 전지 패널 스탠드를 만드는 전문 제조업체입니다. 지진 안정기 스탠드 롤 형성 기계. 이 유형의 기계는 다양한 크기를 만들 수 있습니다.C 채널의 플랜지는 고객의 요구에 따라 수동 또는 자동 모드 기준으로 조정 할 수 있습니다.. 절단 모드는 당신의 요구에 따라 톱 절단 또는 수압 절단 다음이 될 수 있습니다. 이 종류의 라인은 또한 펀칭 시스템을 가지고, 일부 고객은 수압 펀칭 시스템을 사용합니다,어떤 고객들은 펀싱 프레스, 그리고 어떤 고객은 C 채널을 뚫지 않고, 최종 제품 C 채널을 형성 한 후, 다른 뚫기 기계를 사용하여 구멍을 뚫고 생산 능력을 향상시킬 수 있습니다.그것은 작동하고 기계를 실행하는 것이 매우 쉽습니다.

여기 그림 프로필과 완성된 제품이 있습니다.

프로파일

레이아웃

자동 피더 ((3T) → 평준화 → 펀칭 → 롤 포밍 머신 → 재 포밍 → 톱 절단 → 출력

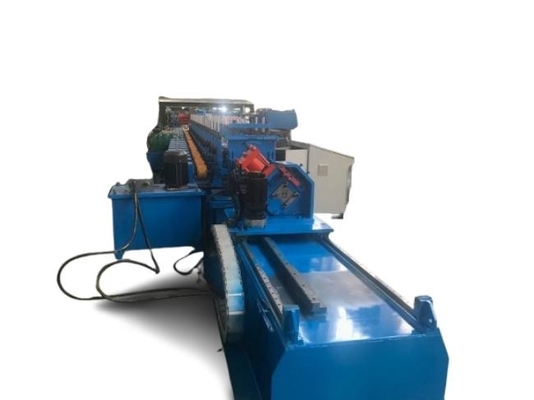

유니스트루트 롤 포밍 머신

주요 자료
1.물질의 공급 폭 범위:/
2- 스트립 스틸 두께 범위:10.5-2.5mm
3스트립 스틸 텍스처:열로 롤링 탄소 스틸/냉면 롤링 탄소 스틸
4작업 속도: 15-20m/min
5작업 조각의 최소 길이:2000 mm
6직선의 허용도: 1~1.5mm /1500mm
7작업 조각의 각도 내성이 ≤±1.5/1000mm
8- 작업 조각의 고정 길이: 10m±1.5mm
9롤러 단계: 28 단계

주요 부품 기술 사양

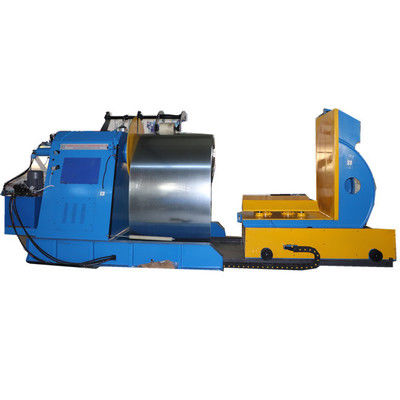

1. 3T 자동 수압 공급기
A.제철 코일 내부 지름:φ508mm
B.하모메가스 내부 지름 범위: ф480-520 mm
C. 스틸 코일의 최대 지름:φ1000mm; 부하 용량:≤3T
D. 확장 방식:3T 수압 자동

평준화 기계
A.일용 롤러: 7 롤러 평준화 기계
B. 구조의 특징: 평준화 롤러의 딱딱함과 표면 거칠성 기계적 특성은 경화 및 완화 및 크롬 마감 후에 향상됩니다.그것은 칩 롤과 평준화 롤을 포함합니다, 진치 롤은 개별적으로 조정할 수 있습니다, 레벨 업 롤은 거대한 구조를 채택하고, 특정 기울기 각을 형성하기 위해 앞과 뒷면에 두 개의 조정 지점을 설정합니다.그것은 쉽게 평준화 품질을 향상시킬 수 있습니다. 가이드 평면 롤의 한 쌍과 가이드 수직 롤의 두 쌍이 평준화 기계의 먹이 쪽에 있습니다, 가이드 수직 롤은 중심 이동 할 수 있습니다.
기능: 펀칭은 도면의 모든 펀칭 구멍 크기를 충족시킬 수 있습니다.
펀칭 도어 재료: 펀칭 도어 재료는 SKH51 또는 DC53입니다.
주요 자료:
펀싱 속도: 80s / 스트로크 시간
재료의 두께: 2.5mm
용량: 80T

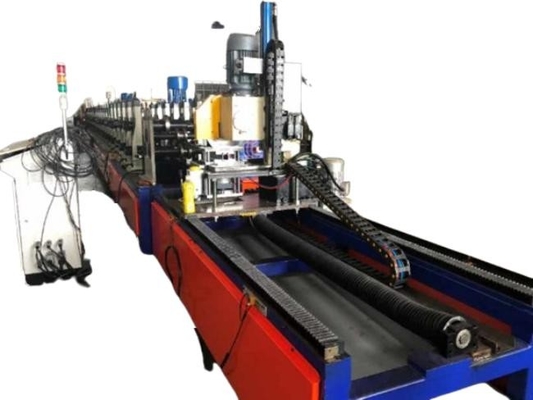

롤 포밍 머신
주요 자료
1.모터 전력 22KWx2
2롤러 QTY: 28 그룹 ((그 중 1 개의 기어 프레싱)
3작업 속도:15~20m/min
4롤러 재료:CR12MoV HRC58-62
5드라이브 유형:기어박스 드라이브가 있는 기둥 구조
6주축의 지름: 90mm
7셰프 재료: 열 정제 처리 된 40Cr.
8주 롤 폼 머신 크기: 18500*1600*1500mm
9프로파일 변경: 수동으로

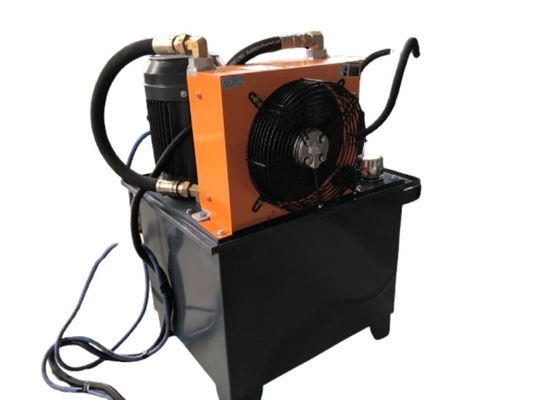

수압 제어 시스템
7인치 터치 스크린, 시멘스 PLC, 야스카와 주파수 변환기, 슈나이더 저전압 장치
a. 전체 라인은 PLC 제어, 액체 결정 터치 스크린, 인간-컴퓨터 인터페이스를 사용하여 PLC와 인간 사이의 상호 작용을 실현합니다.자동 작동 설정 절차를 통해 운영자 및 제어 프로세스를 모니터링 운영자가 전체 라인을 제어하고 제어 매개 변수를 변경하는 것을 깨닫기 위해, 및 장비의 실행 상태, 매개 변수 및 장애 표시를 모니터링. 작업 조각의 길이는 디지털로 설정, 작업 조각의 길이를 조정할 수 있습니다.
b. 작동 모드는 수동 / 자동을 포함합니다. 기계는 수동 및 자동 스위치 기능을 가지고 있습니다. 기계는 수동 상태 내에서 독립적으로 작동하며 유지 관리가 쉽습니다.자동 상태 내에서 전체 라인 실행을 계속, 순서 시작. 전체는 기계와 운영자의 안전을 보장 할 수 있는 비상 에피소드를 처리하기 위해 터치 버튼을 가지고 있습니다.
