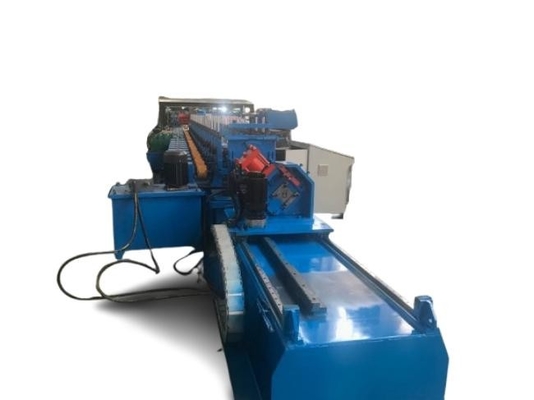

태양 펄린 롤 형성 기계 C40-C160 자동 변경

태양 펄린 롤 형성 기계 C40-C160 자동 변경

스트루트 채널 또는 금속 프레임 채널로도 알려진 스트루트 채널은 다양한 응용 분야에서 구조적 지원을 위해 널리 사용됩니다.롤 형성 과정은 정확성 및 효율성을 가진 고품질의 스프러트 채널을 생산하는 데 결정적인 역할을합니다.우리는 스트루트 채널의 중요성, 롤 포밍 프로세스 및 제조 작업에서 스트루트 채널 롤 포밍 기계를 사용하는 장점을 논의 할 것입니다.

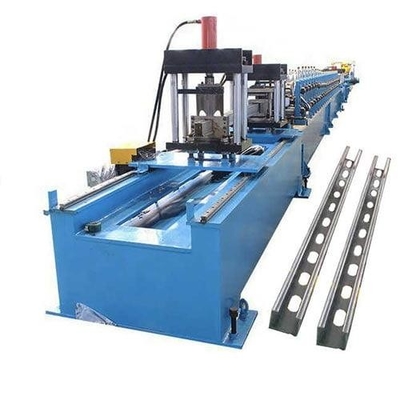

여기 프로필 사진이 있습니다.

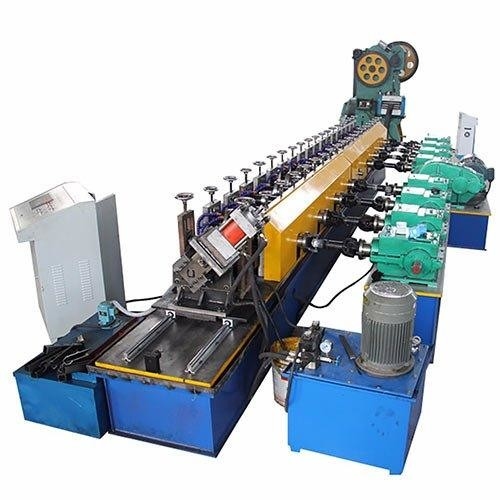

태양광 펄린 롤 포밍 머신 C40-C160의 작업 흐름 자동 전환:

하이드로릭 디코일러→부양 및 평준화 장치→하이드로릭 펀칭& 사전 절단 장치 →롤 포밍 시스템→서보 제어 포스트 절단→출구 랙

태양 펄린 롤 형성 기계 C40-C160 자동 변경

특징

1.ZTRFM 무거운 용량 설계, 전체 기계 무게 20톤 이상, 변속기 변속기 (높은 변속기 효율과 정확한 변속기 비율),기계의 서비스 수명은 다른 인도와 중국 값싼 기계의 두 배 이상.

2. 멀티 프로파일을 위한 한 기계: 웹 범위 40-160mm 내에서 모든 C purlin, 투자와 공간을 절약.

3. 당신은 고객 24 시간 맞춤형 C purlin 서비스를 제공 할 수 있습니다 다양한 가이즈의 재료, 이것은 다양한 너비와 플랜지 높이 조합을 포함합니다.

41~5분 이내에 서로 다른 C 펄린을 위한 세르보 모터 자동 전환, 시간을 절약하고 업무 효율성을 향상시킵니다.

58 실린더 펀싱 시스템은 태양광 산업의 다양한 펀싱 구멍 요구 사항을 충족시킬 수 있습니다.

6유럽 주름 강철 가조 구조 반 변형 및 높은 부하 운반 능력, 기계 형성 정확성을 보장합니다.

7. 세르보 제어 정밀 비행 포스트 절단 시스템 (높은 작업 효율을 위해).

8.최신 PLC 제어 시스템은 길이 계산 방법의 두 세트를 (인프라트 카운팅-홀 길이 계산 및 인코더 카운팅-휠 길이 계산) 한 PLC 제어 시스템으로 통합하기 위해 채택됩니다.길이를 계산하는 방법은 개별 주문의 특별한 길이에 따른 호환성 문제를 해결하기 위해 전환 할 수 있습니다.

9롤러와 프로필을 냉각, 롤러의 서비스 수명을 연장하고 완성된 프로필의 품질을 보장하는 물 냉각 시스템으로 장착.

S사양

1) 5톤 수압 듀코일러: 1 세트

수압 제어 강철 코일 내부 구멍 수축 및 중지
최대 공급 폭: 600mm
코일 식별 범위:508±30mm,외선 지름: 1600mm
최대 용량: 5톤, 모터: 3KW, 주파수 속도 조절
오일 펌프 모터:2.2KW, 프레스 팔
자동 공급 전력 및 자동 정지 장치 추가

2) 공급 및 평준화 장치

위 3 아래 4 완전히 7 샤프트 평준화 장치

GCr15 강철에서 제조된 셰프 (shaft)

열처리,HRC 58-62. 지름=φ105mm

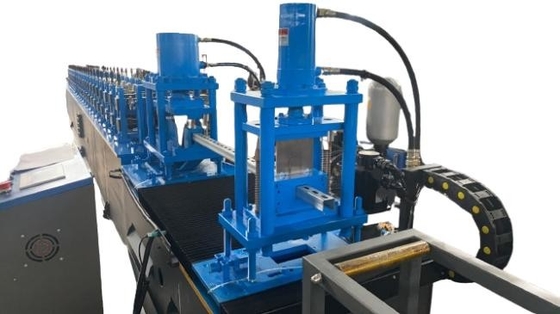

3) 수압 전 절단 및 펀싱 장치

사전 펀칭 및 사전 절단, 동일한 수압 시스템을 사용

수압 모터:22KW,수압 압력 범위: 0-16Mpa
펀칭 및 절단 도구 재료: Mold Steel Cr12MoV ((= SKD11 강철

100만배나 짧은 수명으로,
8 실린더 구멍 뚫기 시스템 웹과 플랜지 모두 뚫기

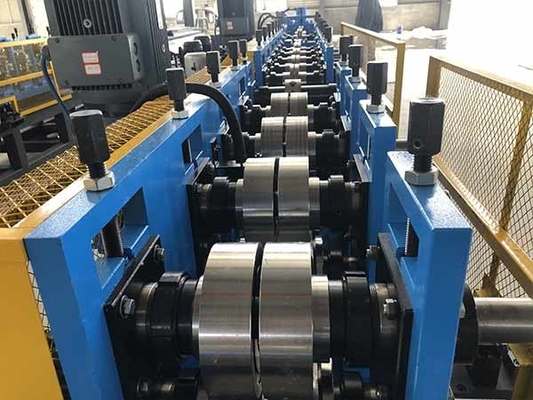

4(주 기계)

CR12제철로 제조된 롤러, 정밀 가공, 단단한 크롬 코팅

45*제철, 강제 및 완화, 단단한 크롬

실제 형성 속도:15~20m/min (포닝 및 절단 포함)

5) 세르보 제어 포스트 절단

45도 수압 기울기 절단: 짧은 절단 스트로크, 작은 절단 저항 및 빠른 절단 속도

6) PLC 제어 시스템

자동으로 양과 절단 길이를 제어합니다.

터치 스크린에 생산 데이터를 입력합니다.
자동으로 생산을 끝낼 수 있습니다.
PLC, 인버터, 터치 스크린, 인코더 등과 결합합니다.
