정형 롤러와 함께 완전 자동 C / Z 펄린 롤 폼

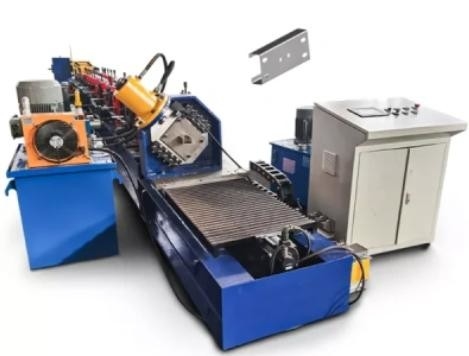

완전 자동 C/Z 펄린 롤 전 NLT350

NLT350 CZ 펄린 기계, 새로운 세대의 CZ 기계 모델 펄린 생산의 경계를 밀어.이 기계는 최대 350mm의 너비와 최대 3의 두께의 CZ 프로파일을 생산할 수 있습니다..5mm, 더 큰 펄린 크기를 찾는 고급 고객들에게 완벽한 선택입니다.

NLT350 CZ 펄린 기계는 두 배 줄의 체인 전송 시스템을 갖추고 있으며, 운영 중에 높은 안정성과 정확성을 보장합니다.또한 B와 D 채널은 추가 지원을 위해 강화판과 연결되어 있습니다., 우수한 내구성과 안정성을 제공합니다.

이 기계는 CZ 교환 모듈 12 세트가 장착되어 있으며 복잡한 조정 없이 쉽고 빠르게 크기를 변경 할 수 있습니다.채널 B는 롤러 지원형으로 형성됩니다., 원활하고 효율적인 생산 과정을 보장합니다.

혁신의 최전선에서, NLT350 CZ 펄린 기계는 끝없는 변환 기술과 모터 버전, 세르보 모터 버전 및 기타 다양한 모델과 함께 표준으로 제공됩니다.이 기계는 확실히 당신의 기대를 초과하고 다양한 조건에서 모든 생산 요구 사항을 충족합니다.

여기이참고 프로필:

레이아웃 도면

흐름 차트: 디 코일러 ∼ 평준화 장치 ∼ 사전 펀칭 및 사전 절단 ∼ 롤 형식 부품 ∼ 스택

완전 자동 C/Z 펄린 롤 전 NLT350

CZ purlin 기계의 장점 자동 크기 변경 유형은 다음과 같습니다:

1롤러 또는 사이저를 변경하지 않고 다른 사이즈의 펄린을 생산하십시오.

2- 다른 크기에 컷어를 갈아입는 게 필요없어

3- 간편한 조작, 낮은 유지보수 비용

4무한 크기 (기계 범위 내의 모든 크기), 물질을 절약하는 데 도움이

5.선택성 펀치 구멍은 펄린 웹 사이드 및 플랜지 사이드의 어떤 위치에

주요 구성 요소:

1- 수압 펌프

원형: 자동 고정 및 풀기

무게 용량: 6T

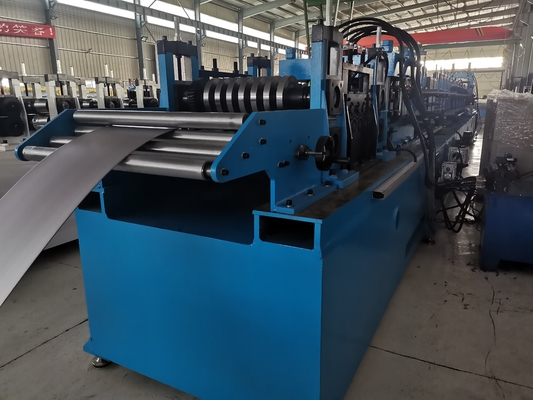

2공급 및 평준화 장치:

롤 포밍 머신에 넣기 전에 재료를 평평하게 만드는 데 사용됩니다.

3선공격장치

평평 한 판에 펀치. PLC 펀치 양 및 수평 위치 제어; 수직 위치 수동으로 조정.

웹 펀싱 양 및 크기: 고객 요구 사항에 따라

플랜지 펀칭량 및 크기: 고객 요구에 따라

펀칭 바와 펀칭 다이는 쉽게 변경할 수 있습니다.

4선단단장치

롤 폼을 만들기 전에 원료를 잘라냅니다.

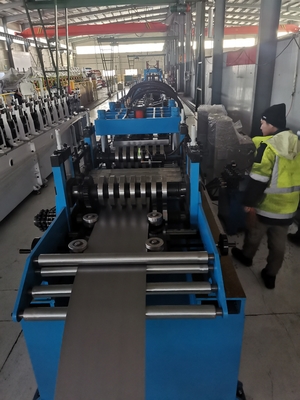

5- 메인 롤 전

구동형: 기어박스

최대 형성 속도: 30m/min

롤러: 약 21 그룹 롤러

롤러 재료는 Cr12 폼 스틸입니다.

아래 롤의 지름은 약 360mm입니다

샤프트: 롤러의 샤프트는 최종 제품의 정밀성을 보장하기 위해 두 번 썰기 기계로 툴링됩니다. 주 샤프트의 지름: ø95mm (최종 설계에 따라)

주축의 재료: 40Cr

크기를 변경할 수 있습니다: 완전 자동

빠른 C/Z 교환 시스템을 채택

빠른 C/Z 교류 3단계 5~15분 안에

6수압 절단

우리의 혁신적인 절단 시스템을 채택, CZ 통합 & 조정 절단 곰팡이는 펄린 크기가 변경되면 절단 곰팡이를 교체 할 필요가 없습니다.

7.PLC 제어 시스템

양 & 펀칭 길 & 절단 길이를 자동으로 제어

기계는 펀칭 및 절단하는 동안 중지됩니다

자동 길이 측정 및 수량 계산 (정밀도 +-3mm)

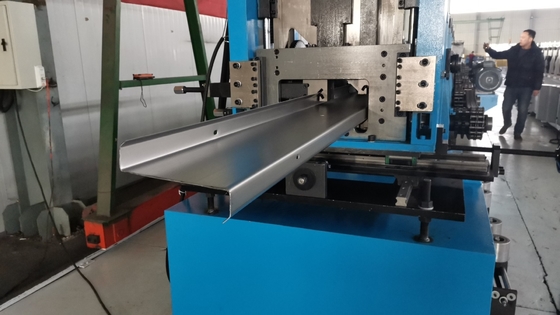

프로파일 효과:
