제품 상세 정보:
|
| 절삭공구재료: | Cr12MOV | 원료 두께: | 1.5-3mm |
|---|---|---|---|
| 롤러 재료: | Cr12MOV | 적용: | 추운 형성된 철골 구조물 |
| 측면 벽 두께: | 18MM | 기계 시험 보고: | 시험 영상 제공 |
| 펀칭: | 그래요 | 롤러 스테이션: | 16 |
| 모터 전력: | 22 kw | 패키지: | 표준 패키지 |
| 커팅형: | 수압 커팅 | 항복 강도: | 245-345Mpa |
| 롤러 스테이션: | 18개 스테이션 | 메인 모터: | 7.5 kW |
| 기계 종류: | z 펄린 머신 | ||
| 강조하다: | 정밀 cz 펄린 롤 형성 기계,추가된 딱딱성 롤 형성 기계,구조적 지원 롤 형성 기계 |
||

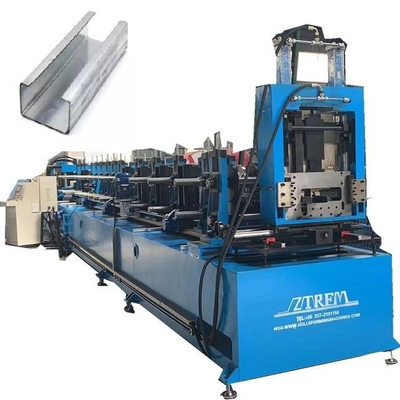

무거운 CZ 펄린 자동 기계
펄린은 전공 건물의 지원 구조로 주로 지붕 아래에서 사용되는 철제 요소입니다. 펄린은 추가 지붕 지원을 제공합니다.지붕과 갑판의 무게를 지원하는 수평적 대막을 만드는펄린은 건물 지붕과 평행하게 설치되어 래프터 또는 벽에 의해 지지됩니다. 펄린을 제조하는 데 사용되는 원료는 냉형 철강입니다.30피트나 더 길게 뻗을 수 있습니다..
길이와 너비는 건물의 기본 프레임의 차원, 사용 및 엔지니어링 설계에 따라 다릅니다. 구조적 강도 손실을 방지하기 위해 펄린에 추가 경직을 줄 수 있습니다.필요에 따라. 펄린은 따라서 지붕 구조의 중요한 부분입니다. 사전 엔지니어링 건물에서 철강 펄린은 널리 사용됩니다. 그들은 가볍고 내구성이 높은 구조물이며 정밀도로 만들어집니다.크기가 일관성 있는펄린은 여름과 겨울에 각각 확장하고 수축합니다.

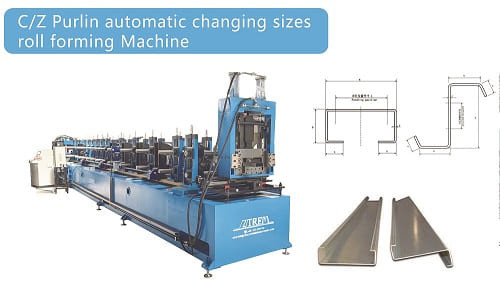

여기이참고 프로필:

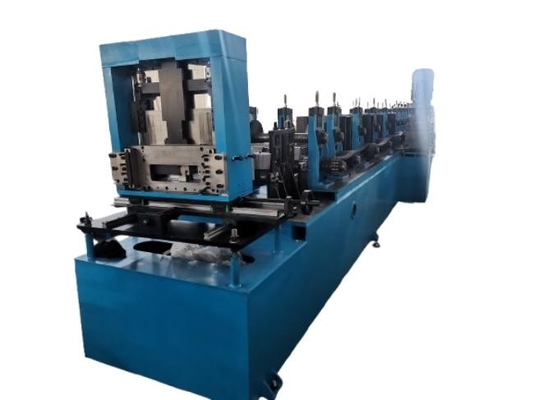

무거운 CZ 펄린 자동 기계

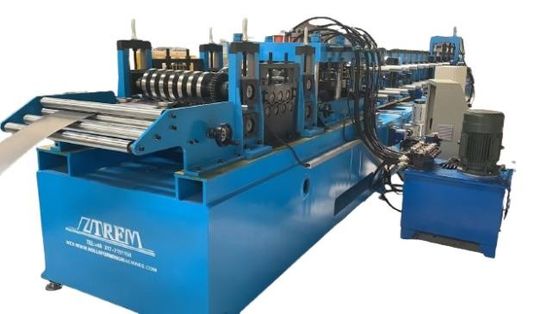

이 C 펄린 롤 형성 기계는 고품질 재료와 함께 새로운 구성 요소를 채택합니다. 수압 시스템과 전기 제어 시스템은 모두 선진적이고 신뢰할 수있는 세계적인 유명 브랜드를 사용합니다.첨단 ZTFRM 프로그램에서 설계되었습니다., 기계는 쉽고 안정적인 작동을 합니다. 롤러는 기계의 가장 중요한 부분입니다.기계가 오랫동안 안정적으로 작동 할 수 있는지 확인하려면.
1어떻게 C와 Z purline의 입력 코일 너비를 계산합니까?
입력 코일 너비는 완성된 제품 크기에 따라 계산합니다. 예를 들어 허리 높이*2 + 바닥 너비 + 작은 가장자리완성된 경우 C 프로필 크기는 아래와 같습니다: 50mm, 바닥 너비: 100mm, 작은 가장자리:15mm, 재료 두께:2mm
그러면 입력 코일 너비는 50*2+100+15*2-2*6=218mm
2- 전선을 어떻게 할까요?
수압 롤러는 A,B,C,N로 표시된 네 개의 단말기에 전력 케이블을 연결할 필요가 있습니다.
주 롤 형식 기계는 전력 케이블, 주 모터, 오일 펌프 모터 및 크기 조정 모터와 연결되어야합니다.
전원 케이블: L1, L2, L3로 표시된 단말기로 연결
주 모터: U2, V2, W2로 표시된 터미널과 연결
오일 펌프 모터: U1, V1, W1로 표시된 터미널과 연결
크기를 조절하는 모터: 세 개의 크기를 조절하는 모터는 U3 V3 W3, U4 V4 W4 및 U5V5W5로 표시된 터미널에 연결됩니다.
카운터, 펀칭 유닛 및 절단 장치의 제한 스위치는 PLC 제어 캐비닛에 독특한, 연결하기 쉽고 오류가없는 항공 플러그로 연결되어 있습니다.
