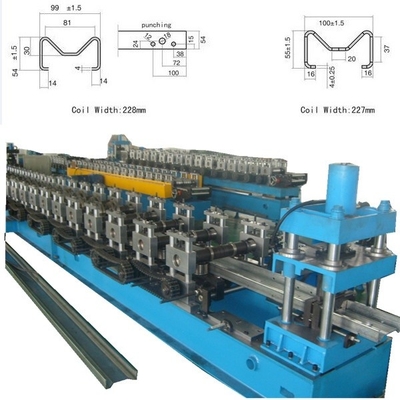

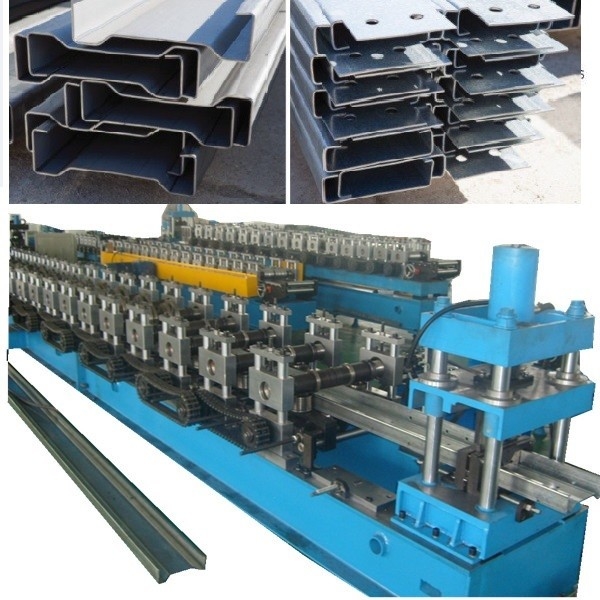

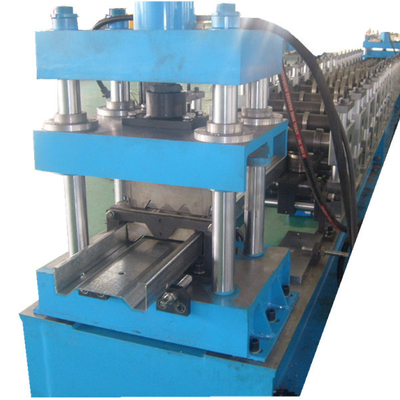

시그마 펄린 롤 포밍 머신

S이그마P유르린S이스트롤 포밍 머신

120mm에서 400mm까지의 솔루션을 제공하며 1.2mm에서 3.2mm까지의 가이브를 제공합니다. 모든 것이 Strucad와 Tekla Structures의 세부 패키지를 완전히 지원합니다.

캠 데이터 잠재적인 오류의 위험을 줄이고 도면을 만드는 데 시간이 많이 걸리는 필요성을 제거합니다.

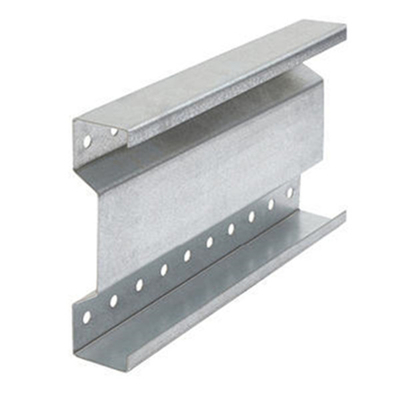

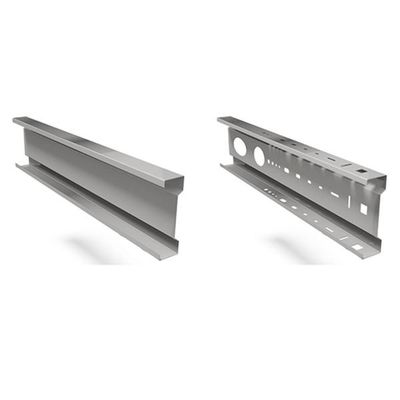

우리의 새로운 시그마 빔 펄린은 뛰어난 강도와 무게 비율을 향상시킵니다.부품의 추가 비용과 현장에서 설치 시간을 절약합니다.이 제품은 기존 산업 표준 S390 대신 S450 재료를 사용하여 출시되었습니다.그리고 시그마 빔 펄린은 우리의 표준 범위와 함께 사용 됩니다 C 부문 측면 레일로 실용적인, 유연하고 경제적인 솔루션

제품군

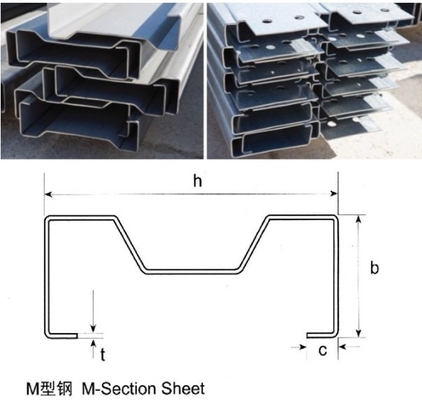

여기이참고 프로필:

이 시스템은 주로 지붕에 사용되며, 2차 엽지 지원으로 설계되었습니다. 15m까지의 베이 너비와 최대 지붕 기울기 25도.시그마 프로젝션은 냉동 롤로 형성하여 전열로 담긴 진열제철로 제조됩니다., S450 등급, 최소 양력 스트레스가 450N/mm2 이면 특성은 Eurocode 3, BS EN 1993-1-3에 따라 계산되었습니다.2006최종 부하 및 작업 기울기의 계산은 전체 규모 테스트 및 유한 요소 분석의 결과에 기초합니다.스플린의 상단 플랜지에는 상단 플랜지에 직접 고정된 견고한 철판 (또는 유사한) 으로 충분한 구속이 있어야합니다.이 강철은 외면 진열 된 코팅 Z275을 가지고 있으며, 각 쪽에 대략 20 미크론의 코팅 두께를 제공합니다.

장갑 조립 및 클레이트 세부 사항

장갑은 지원 라프터에 걸쳐 펄린 섹션의 구조적 연속성을 제공하기 위해 필요합니다. 모든 장갑은 비슷한 길이를 가지고 있으며 길쭉한 구멍이 일관적입니다.장갑 두께는 펄린 두께에 달려 있습니다 - 테이블 참조.

가장 비용 효율적인 purlin 시스템, 재료의 내용과 구성 요소의 수에 따라 세우는, 이중 스펜 부트 시스템입니다.

펄린 클레트 세부 사항

표준 수면 크기

참고: 알비온 표준 클리트가 제공되지 않는 경우장갑의 설치를 위해 펄린의 하단에서 래프터의 상단까지 충분한 공백이 제공되도록 주의해야 합니다..

시그마 표준 드릴링

시그마 펄린 라인업을 위해 표준 뚫림은 아래에 표시됩니다. M12 볼트에 맞게 14mm 지름의 수갑과 클리트 연결 구멍은 200, 225 및 240 시리즈 시그마에 사용되며 18mm

M16 볼트 용 직경, 265과 300 심심 시그마 용으로 사용 됩니다. 모든 연결 볼트는 8등급이어야 합니다.8속도 고정 구멍, 필요한 경우, 14mm 너비 * 20mm 직사각형입니다. 중간 팽창 각 스프릿에 맞는 구멍은 M12 등급 4.6 볼트의 14mm 지름입니다.필요한 경우 14mm 지름의 플랜지 구멍이 제공됩니다.최대 구간 길이는 16m입니다

S이그마P유르린S이스트롤 포밍 머신

시그마 퍼린 시스템 및 결합 레이아웃

시그마 펄린 모양은 단기 및 긴 스펜 조건에 모두 적합한 효율적이고 견고한 프로필을 제공합니다.대부분의 경우 일반 건물 유형에는 굽는 막대가 필요하지 않습니다 (바람 상승 조건에 따라)수갑은 지원 래프터에 걸쳐 펄린 섹션의 연속성을 제공하기 위해 필요합니다. 가장 인기있는 시스템, 이중 팽창수면 수를 최소화하기 위해 특별히 개발되었습니다., 따라서 구성 요소의 수를 줄이고 설치 시간과 구성 요소 비용을 절감합니다. 수면 세부 사항은 단순성과 중복 측면에서 고려되었습니다.모든 장갑은 같은 길이와 동일한 길쭉한 크기입니다., 균일성 오류의 가능성을 줄입니다.

싱글 스펜 엉덩이 시스템

가장 간단한 펄린 시스템. 설계 조건이 연결 수루가 사용할 수 없음을 지시하는 경우 사용하십시오. 즉 펄린은 래프터의 깊이 내에서 사용됩니다.

더블 스펜 엉덩이 시스템

200, 225, 240 시리즈와 함께 사용

가장 인기있는 펄린 시스템은 최소의 결합 수면으로 이중 스펜 길이를 결합합니다.수갑 시스템은 두 개 또는 그 이상의 방으로 된 건물에 사용할 수 있으며 비용 효율적인 솔루션과 세부 사항을 쉽게 결합합니다.- 배 너비는 8m로 제한됩니다 (최대 선반 길이는 16m)

시그마 퍼린 시스템 및 결합 레이아웃

싱글 스판 수갑 시스템

헤비 엔드 베이 시스템 이중 팽창 시스템 대안 및 모든 팽창 크기에 적합. 모든 시그마 섹션과 함께 사용할 수 있습니다.하지만 여전히 둥지 위에 연속성을 유지, 단일 스펜 수갑 시스템이 사용될 수 있습니다. 추가 수갑으로, 표시 된 것처럼, 이중 스펜 수갑 시스템의 궁극적 인 용량을 실현 할 수 있습니다. 접근이 제한 될 수 있는 경우에도 사용하십시오.e...저쪽에서 들어온 펄린.

헤비 엔드 베이 시스템

5개 또는 그 이상의 방으로 된 건물에 적합합니다. 단일 스프랜 배열 (모든 시그마 섹션)

속도 수정 안티 사그 바

알비온 속도 고정 굽는 바는 클래싱 작업 중과 바람 상승 (반전) 조건에서 두 가지로 펄린에 효과적인 구속을 제공합니다.스프링 로딩 클립 고정 시스템은 설치가 빠르고 쉽게속도 고정 아래와 같이 고정되어야 합니다.

안티 사그 바는 두 가지 주요 목적을 가지고 있습니다.

• 에렉션 도중 펄린이 휘어지는 것을 막기 위해. (플래킹이 고정되면 펄린은 지붕 막에서 많은 강도를 얻습니다.)

• 하부 플랜지에 편향 구속을 제공 하 고 상승 조건 하에.

참고:이 세부 사항은 25o까지의 지붕 기울기에 적용됩니다. 25o 이상의 지붕 기울기에는 기술 부서를 문의하십시오.

스피드 픽스는 1.6mm 두께의 전열로 담긴 진열 된 온화 강철과 15mm 깊이 * 12mm 너비의 채널 섹션으로 차가운 모양으로 만들어집니다.각 끝은 중간 스프렌 또는 세 번째 포인트에 표준 사전 펀치 된 직사각형 구멍에 위치하기 위해 notched대안 톱스 넥타이는 12mm 지름의 모든 스레드, 아연 접착으로 제조됩니다.

앵글 스트루트 펄린 보호 장치

더 큰 팽창 또는 더 깊은 구간에서, 앵글 스프러트는 클래싱 작업과 바람 역전 조건에서 안정성을 제공하기 위해 사용됩니다.각 스프러트는 45*45*2mm 전열로 담긴 진열각으로 제조됩니다.M12 볼트에 맞게 14mm 지름의 구멍이 있습니다.

안티 사그 최소 요구 사항

톱스 라이트는 4m 이상의 모든 스펜스에서 사용되어야합니다.

긴 지붕 경사

지붕의 기울기가 20m를 초과하는 경우, 기울기 아래 로딩에 저항하기 위해 중간 팽창 수축이 필요합니다. 이것은 그림과 같이 스프러트 및 넥타이 시스템으로 제공됩니다.

안티 사그 최소 요구 사항

모노 피치 지붕

모노 피치 지붕에서, 스트루트 및 넥타이 시스템은 기울기 아래 로딩을 견딜 수 있도록 꼭대기에 필요합니다

평면 지붕

(저하 3o의 기울기)

매우 낮은 pitch 또는 평평한 지붕을 위해 Sigma purlins는 마주하는 쌍으로 설치됩니다.아래와 같이 4m 이상의 팽창에 대해 중간 팽창과 7m 이상의 팽창에 대해 세 번째 팽창 위치에서 제공되는 각 팽창0.1m

클리더 앵글 & 래프터 스테이스

래프터 스타이/콜럼 스타이

래프터 스테이스는 가열 된 가열 된 완강철과 45mm x 45mm x 2.0mm 두께의 각 섹션으로 형성 된 차가운 롤로 제조됩니다.

전형적 인 세부 사항

펄린 가블 오버핸드/칸티레버 세부 사항

가블 버지 디테일

알비온 시그마 빔의 추가 응용

메즈나인 바닥

시그마 프로파일은 가벼운 바닥에 구조적 지원을 제공하기 위해 이상적으로 적합합니다.
