모자 펄라인 롤 형성 기계 펄라인 프로파일을 팩에서 완전히 자동으로 만들

모자 롤 폼링 머신

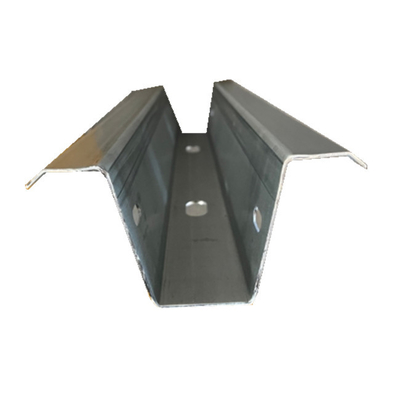

모자 펄라인 롤 형성 기계는 펄라인 프로필을 팩에서 완전히 자동으로 만들기 위해 설계되었습니다. 모자 펄린은 다재다능하고 사용하기 쉬운 제품입니다.일반적으로 지붕 펄린 및 벽 띠로 사용됩니다., 카포트, 울타리, 래킹, 농장 건물 및 가벼운 상업용 창고와 같은 응용 프로그램.핫 펄라인과 토프 펄린은 표준 목재 빔이나 스틸 C 펄린에 가볍고 경제적인 대안을 제공합니다.여기 몇 가지 그림 프로파일이 있습니다.

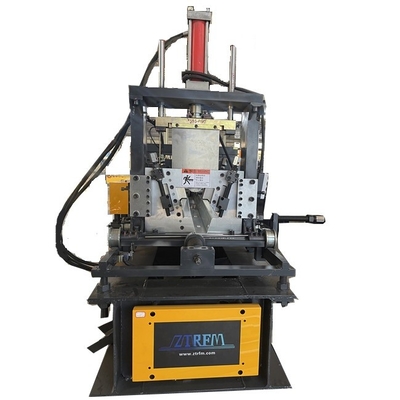

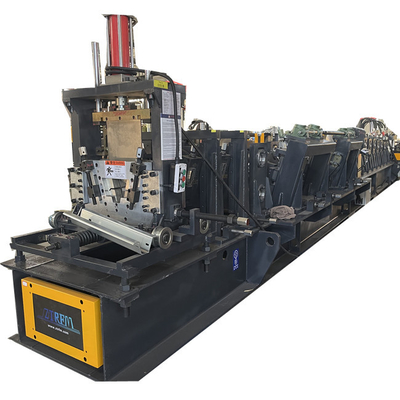

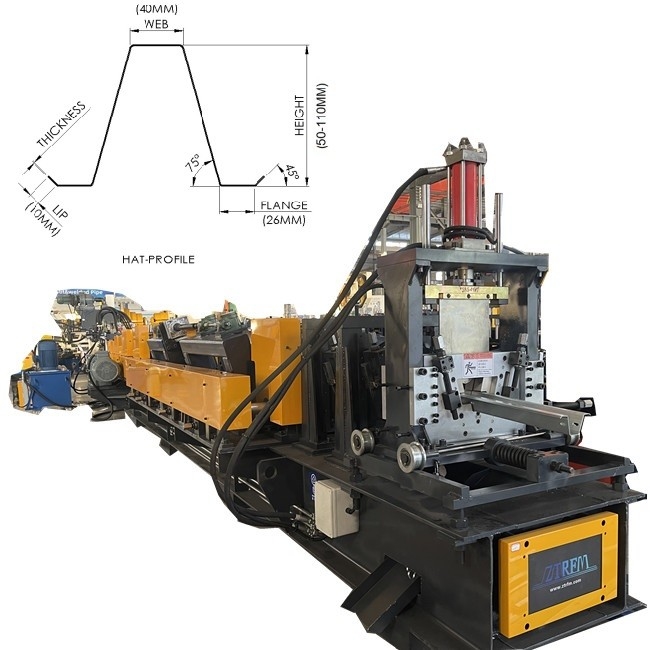

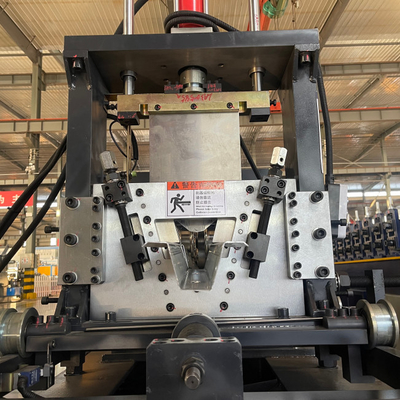

지금 우리가 디자인한 모자 펄라인 기계, 높이는 50mm에서 110mm까지 조절됩니다. 바닥 너비는 고정됩니다. 두께는 0.8에서 2.0mm까지 될 수 있습니다. 온라인 펀싱으로.여기 당신의 참조를 위해 기계 그림이 있습니다:

귀하의 참조를 위해 다른 인기 tophat purline 디자인:

당신의 참조를 위해 모자 purline 롤 형성 기계의 매개 변수:

1롤링 형성 속도: 분당 28 미터, 전체 속도 분당 12 미터 -18 미터 / 분 (구출 된 구멍의 수에 따라)

• 지원물질: 금속 띠 또는 금속 띠의 강도가 440Mpa를 초과하지 않는 띠.
• 피드: 가이드 샤프트 + 가이드 휠

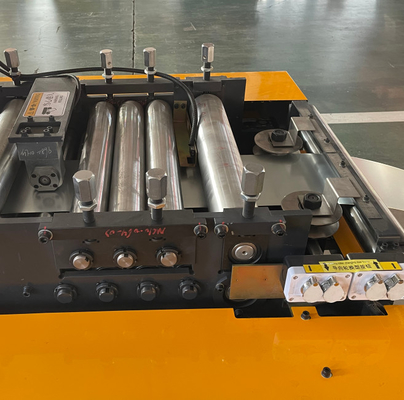

• 평준화: 상단 3개, 하단 4개, 공급용 2개의 채널. 완전 고체 핵은 완화 및 완화 열처리에 시달리고, 정밀 가공 후 가전화된다.
• 주형조각: 16개의 형조 과정 (그 중 하나는 허리 높이형조각으로 72-80도에서 설정되는 조정 가능한 롤러)
• 20A 송전용 체인
• 소개: 변속기로 장착되어 있으며, 상단 및 하단 셰프트 기어에 의해 구동됩니다.

• PLC 제어 부품:

교체 배포 상자: 1 (레크 중간에 설치)

외부 컨트롤러: 1 (생산 및 디버깅 프로세스 동안 앞으로 뒤로 쉽게 제어 할 수 있습니다)

주요 액세서리 브랜드: PLC (파나소닉, 일본), 릴레이 (슈나이더, 프랑스), 근접 스위치 (Autonex, 한국), 길이 인코더 (국제 고급 브랜드), 터치 스크린 (Weilun)

• 기계의 주동력:

주동 모터 15kw

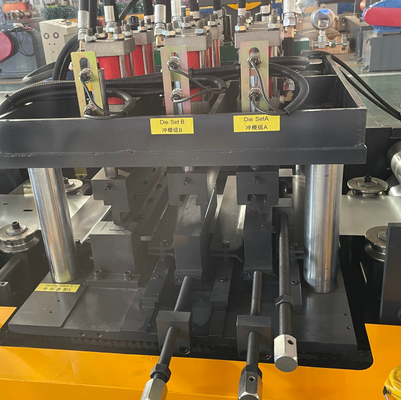

펀칭 및 셰어링 수압 스테이션 전력 7.5KW + 공기 냉각기

연료 탱크 용량 150 리터

주요 구성 요소 브랜드 소레노이드 밸브 기름 연구 Yuci

10 듀코일러에 관해서는 3톤 수동 듀코일러 또는 수압 자동 듀코일러를 사용할 수 있습니다.

모자 포리 라인 프로필 응용 프로그램:

1.주거용 지붕: 주거용 지붕용으로 이상적입니다. 이 펄린은 지붕 구조를 지지하고 부담을 균등하게 분배하는 안정적인 프레임을 제공합니다.

• 상업용 건물: 상업적 지붕 프로젝트 에 적합 한 이 펄린 은 더 큰 구조물 의 요구 에 견딜 수 있는 필요 한 강도 를 제공한다.
• 산업구조s: 내구성이 결정적인 산업 환경에서, 우리의 purlins는 견고한 지붕 시스템에 필요한 지원을 제공합니다.
