제품 상세 정보:
|
| Hydraulic Cutting: | 7.5KW | Raw Material: | Galvanized Steel Strips |
|---|---|---|---|
| Main Body: | 350H | Totally Motor Power: | Around 70KW |
| Tolerance: | 3m+-1.5mm | Work Pressure: | 20 Mpa |
| Machine Color: | Cusotmized | Voltage: | 380V/50Hz/3Phase |
| Chain Size: | 2 inch | Package: | Standard package |
| Decoiler: | Manual decoiler | Blade Material: | C12MoV, Quenched |
| Punch: | include | Need Container: | 1*40 Feet |
| Roller Drive: | Decelerating motor+chain drive | ||
| 강조하다: | 전기 버튼 롤 포밍 장비,디지털 트랜스포메이션 롤 포밍 장비 |
||

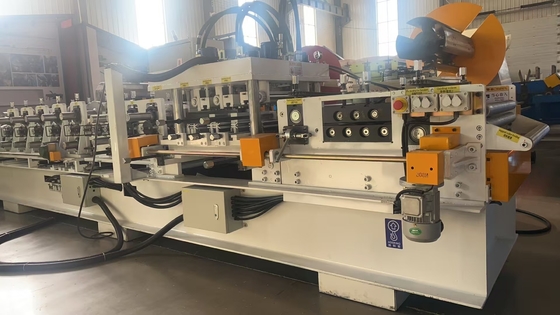

NLT-400C컴퓨터난nputD발산T교육+E전기B튼T교육R모든F발산E기기
장비 모델: NLT-400
지능형 버전의 서보 모터: 전체 전력 68KW 드라이브
S오줌: 초당 30m, 초당 12m에서 초당 15m까지의 전체 속도 (공구 수에 따라);
1C 너비 (80~350) mm, Z 너비 (120~350mm) 는 자유롭게 변형 될 수 있습니다.
2작은 가장자리 (8-20mm) 및 작은 가장자리 ≤ 0.8 * ( 허리 높이 -20);
3허리 높이는 (30-100) mm, 허리 높이는 ≤ 0.95 * (아래 너비 - 작은 가장자리 -30);
4조정 가능한 판 두께 t (1.0~3.5) mm
길이 및 구멍 위치 정확도 ± 1mm
여기몇가지가프로필s참고로:
구성요구사항:
1재료 두께:10.5-3.5mm
2재료 강도: 235/345 Mpa (550 MPA 재료를 사용하면 두께가∙t 3mm 이상)
3크기: 100-300mm (자동 조정할 수 있습니다)
4속도: 최대 15m/min (구멍을 뚫면 속도는 15-22m/min)
5.C 및 Z 펄린 수동으로 변경
6수동 수신 테이블
작업 흐름
롤링 → 기계에 재료 공급 → 레벨링 → 펀칭 및 사전 깎기 → 롤 포밍 →제품 수신 테이블
NLT-400C컴퓨터난nputD발산T교육+E전기B튼T교육R모든F발산E기기
| 주요 부품 | |||
| 항목 | 항목 설명 | 단위 | 양 |
| 1 | 6 톤 듀코일러 | 세트 | 1 |
| 2 | 주 롤 폼 머신 | 세트 | 1 |
| 3 | 지능형 제어 시스템 | 세트 | 1 |
| 4 | 수력 역 | 세트 | 1 |
| 5 | 수신된 표 | 세트 | 1 |
| 6 | 부품 | 세트 | 1 |
8톤 수압엑로일러
용량:6톤 수압은 선택적입니다.
코일 내부 지름:450~550mm
공급 너비:최대 500mm
구조:스틸 판과 프로파일 바에 의해 용접.
코일의 축소와 확장은 자동으로, 수압 전력으로 작동합니다.

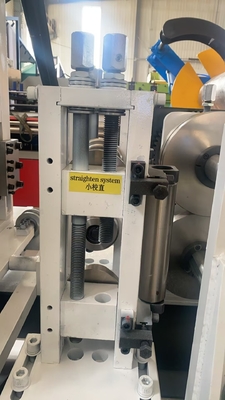

공급 및 평준화 부분
여기에 전기 버튼이 있습니다, 자동으로 먹이 폭을 조정할 수 있습니다
평준화 롤러:3 위 4 아래
롤러 재료:Cr15
롤러 지름:75mm
공급 너비 조정: 버튼에 의해 자동
입력 된 철강 장을 똑바로 깔끔하고 다음 롤 형성 프로세스가 정확 할 수 있는지 확인
펀칭 및 사전 깎기부분
수압 시스템을 갖춘 펀칭 유닛
1개의 펀싱 스테이션
펀싱 곰팡이:Gcr12 소화 처리
1번 역아래쪽 중앙 구멍 펀싱
4번 역선수학적 절단

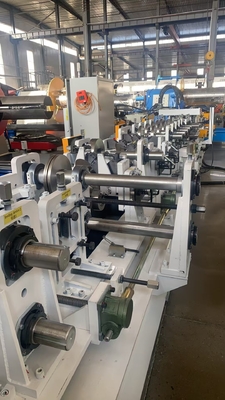

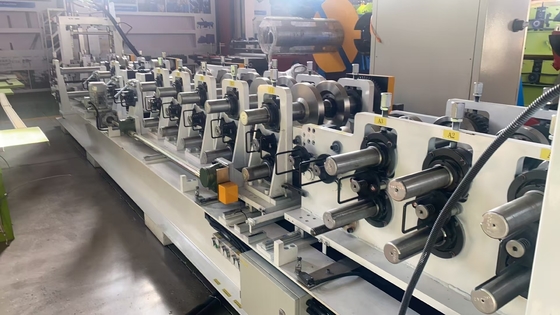

Ma롤 포밍 부품
롤러 스테이션:34 줄= 그들 중 하나는 허리 높이 87-95도 임의 조정 롤러 그룹을 형성
CZ 교환 모듈의 12 세트를 갖추고, 스위치는 180도 회전으로 완료 될 수 있으며, 선형 가이드 레일은 변경 될 수 있습니다
반공각 활 롤러 장치
셰프트의 지름:Φ90 mm 고체
변속기 + 샤프트 끝 지지용 복선 체인
셰프의 재료:
40 Cr CNC 처리 HRC28-32,완전 회전 및 전류판
형성 속도:최대 15m/min
전압: 380V/60HZ/3P (청구 사항)
전송 방식:
이중 연쇄 + 축 끝 지원
크기를 변경: PLC로 자동으로
C와 Z의 펄링 변경수동으로
롤물질: Cr12, 진공 열처리 후 정밀 가공된 내부 구멍
처리 기술: CNC 가공 후 HRC58-60까지 열처리, 정밀 가공
셰프트 재료: 40Cr (방향 90/방향 75)
가공 기술: CNC 가공 후 HRC28-32 가열 및 완화 처리, 그 다음 정밀 회전 및 가전화
이 부품은 M 펄라인으로 만든 갈비
너비와 높이를 조절합니다.
주요 드라이브 서보 모터를 구동 68KW
펀칭 및 셰어링 수압 스테이션 전력 15KW + 공기 냉각기
연료 탱크 용량 300 리터
펌핑 및 절단용 용접 실린더
주요 부품 원산소 소레노이드 밸브 기름 연구 Yuci

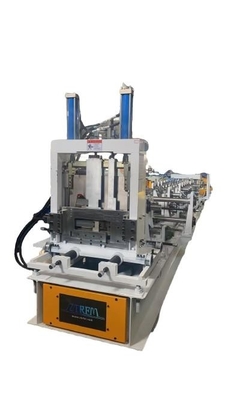

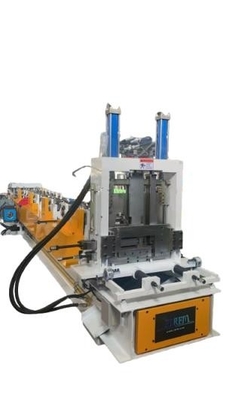

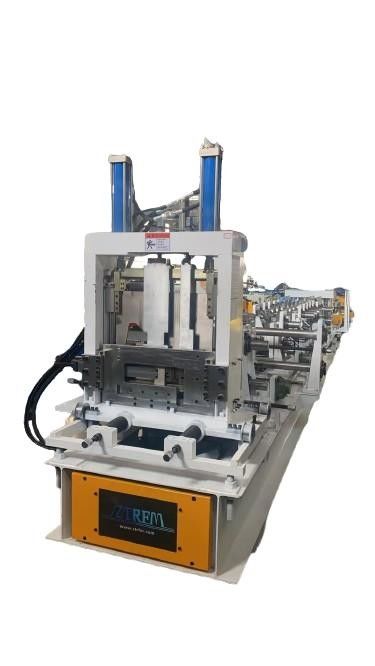

수압 절단 시스템
칼의 재료:Cr12mov 소화 처리
길이 측정:자동 인코더 측정, 길이 허용값은 1mm/3m
당신은 수동으로 절단기를 조정 할 수 있습니다 c / z purlin의 다른 크기를 잘라. 당신은 새로운 블레이드를 변경할 필요가 없습니다. 이 절단기는 작동하기 쉽습니다.
펀칭과 셰어링은 같은 수압 탱크를 사용합니다.
탱크 부피:300리터
수압유:46#
수압 역 전력:15KW + 공기 냉각기
PLC 제어 시스템
제어 시스템 주 제어 캐비닛
1 컴퓨터 제어 + 지능형 제어 시스템 + 생산 빠른 입력 소프트웨어는 USB 플래시 드라이브에서 생산 데이터를 빠르게 가져오거나 원격으로 실제 데이터를 전송 할 수 있습니다.윈도우 시스템
교체 배포 상자: 1 (레크 중간에 설치)
외부 컨트롤러: 1 (생산 및 디버깅 프로세스 동안 앞으로 뒤로 쉽게 제어 할 수 있습니다)
주요 액세서리의 원산지: PLC (파나소닉, 일본), 컴퓨터 제어, 릴레이 (코튼), 근접 스위치 (Autonex, 한국), 길이 인코더 (Omron, 일본)
수신된 표
길이: 6미터
프레임 몸은 채널 강철과 각 강철으로 용접되며, 롤러는 표면에 설치됩니다
관련 제안:
지역 노동 비용이 높다면, 당신은 또한 자동 palatalizing을 선택할 수 있습니다
부품
| 부품 | ||
| 항목 | 양 | 사진 |
| 변속기 | 2 세트 |
|
| 체인 | 2 세트 | |
| 라이거 | 4 세트 | |
| 절단 블레이드 | 1 세트 | |
| 펀싱 폼 | 2 세트 | |
| 릴레이 | 2 세트 | |
| 제한 스위치 | 2 세트 | |
| 인코더 | 1 세트 | |
| 소금, 소금, 소금, 소금 | 1 주머니 | |
| 도구 상자 | 1 세트 | |
| 사용 설명서 | 1 세트 | |
